Φίλτρα Noris 150lbs τύπος 140-A

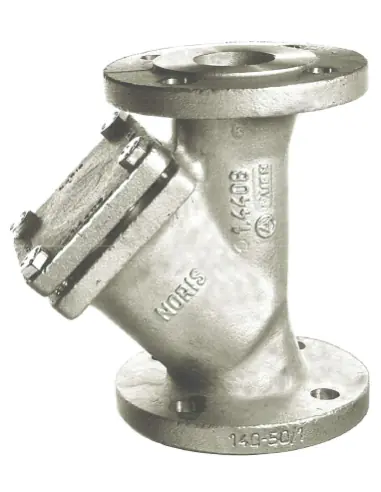

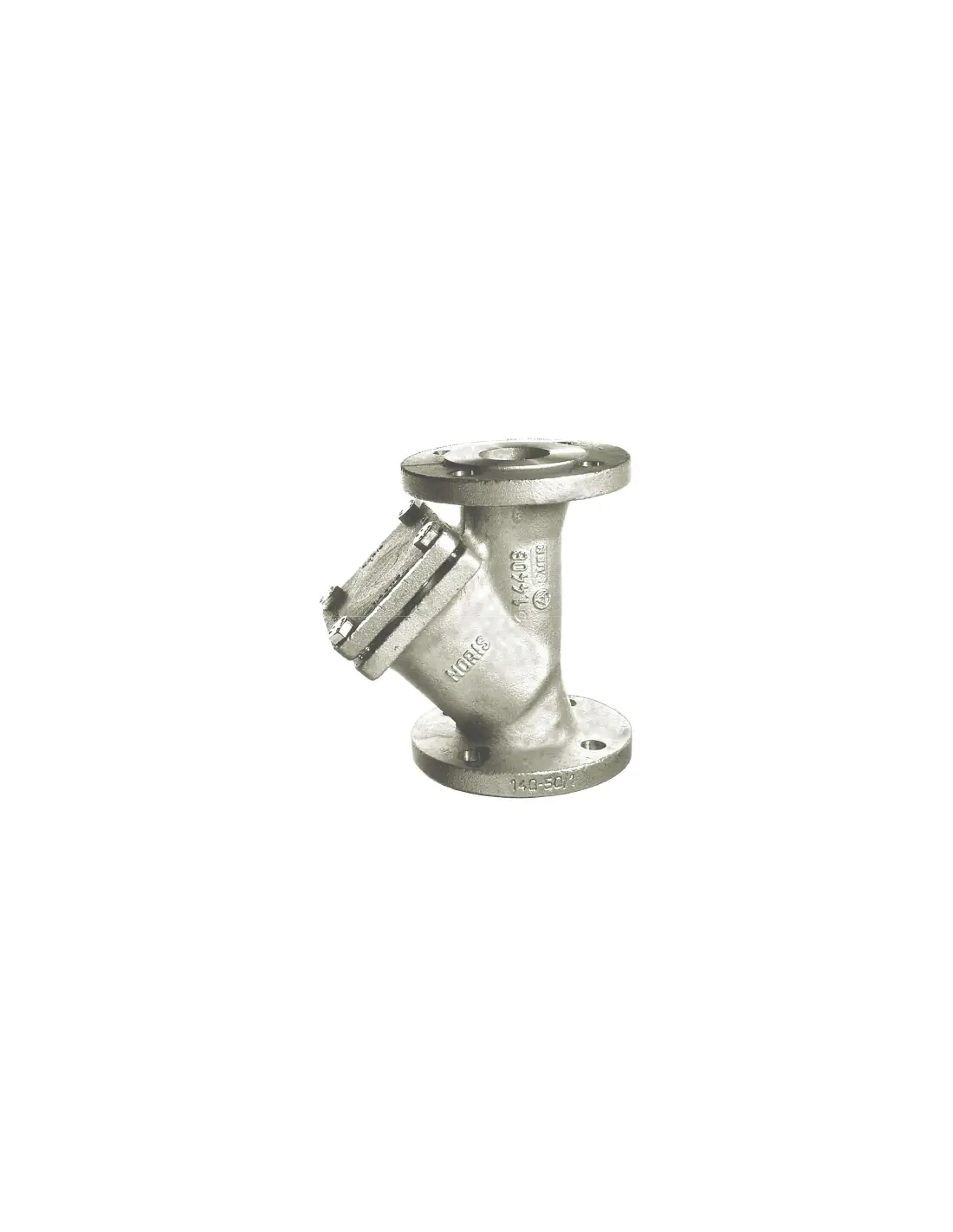

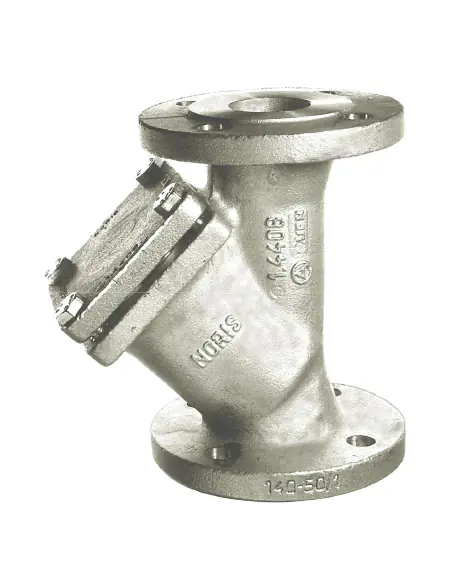

Φίλτρο τύπου Y NORIS Bauform 140-A, ANSI 150 lbs

Το NORIS 140-A είναι φλαντζωτό φίλτρο τύπου Y για εγκατάσταση πριν από όργανα μέτρησης, βαλβίδες ελέγχου, αντλίες και εξοπλισμό με μικρές διελεύσεις. Η λειτουργία του είναι η συγκράτηση στερεών σωματιδίων από τη γραμμή, ώστε να περιορίζεται η φθορά σε έδρες, πτερωτές και στοιχεία ρύθμισης.

Κατασκευή και υλικά

• Σώμα: WN 1.4408 ή GS-C25.
• Κάλυμμα: WN 1.4408 / 1.4571 ή GS-C25 / H II.
• Σίτα: WN 1.4571 / 1.4401.
• Κοχλίες: A4-70 ή γαλβανισμένοι 5.6.
• Στεγανοποίηση καλύμματος: γραφίτης ή άλλο υλικό κατόπιν επιλογής.

Συνθήκες λειτουργίας

Η βασική έκδοση έχει φλάντζες ANSI 150 lbs, ονομαστική πίεση 19 bar και μέγιστη ονομαστική θερμοκρασία 300°C. Διατίθενται μεγέθη από ½" έως 10", με μήκος κατασκευής BL κατά διάσταση DIN F1.

Σίτα και επιλογή

Το άνοιγμα σίτας εξαρτάται από τη διάμετρο και κυμαίνεται από 0,6 mm έως 1,5 mm. Η επιλογή δεν πρέπει να γίνεται μόνο με βάση τη φλάντζα· απαιτείται έλεγχος παροχής, διαφορικής πίεσης σε καθαρή και ρυπασμένη σίτα, ιξώδους ρευστού και διαθέσιμου χώρου για εξαγωγή της σίτας.

Παραλλαγές και πρόσθετος εξοπλισμός

Διαθέσιμες επιλογές:

• διπλή σίτα από WN 1.4571,
• φλάντζες ANSI 300 lbs,
• φλαντζωτή σύνδεση κατά DIN,
• τάπα αποστράγγισης,
• θερμαντικός μανδύας για ρευστά που απαιτούν διατήρηση θερμοκρασίας.

Εφαρμογές

Κατάλληλο για βιομηχανικές γραμμές με συμβατά υγρά ή αέρια, όπου απαιτείται μηχανική προστασία downstream εξοπλισμού. Σε αναρρόφηση αντλιών πρέπει να ελέγχεται η πτώση πίεσης, επειδή η φραγμένη σίτα μπορεί να επηρεάσει το διαθέσιμο NPSH.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικό φίλτρο γραμμής.

Πότε επιλέγεται διπλή σίτα;
Όταν αναμένονται αυξημένα φορτία σωματιδίων ή μεγαλύτερη μηχανική καταπόνηση της σίτας.

Πότε απαιτείται τάπα αποστράγγισης;
Όταν χρειάζεται ελεγχόμενη εκκένωση πριν από άνοιγμα καλύμματος και καθαρισμό.
