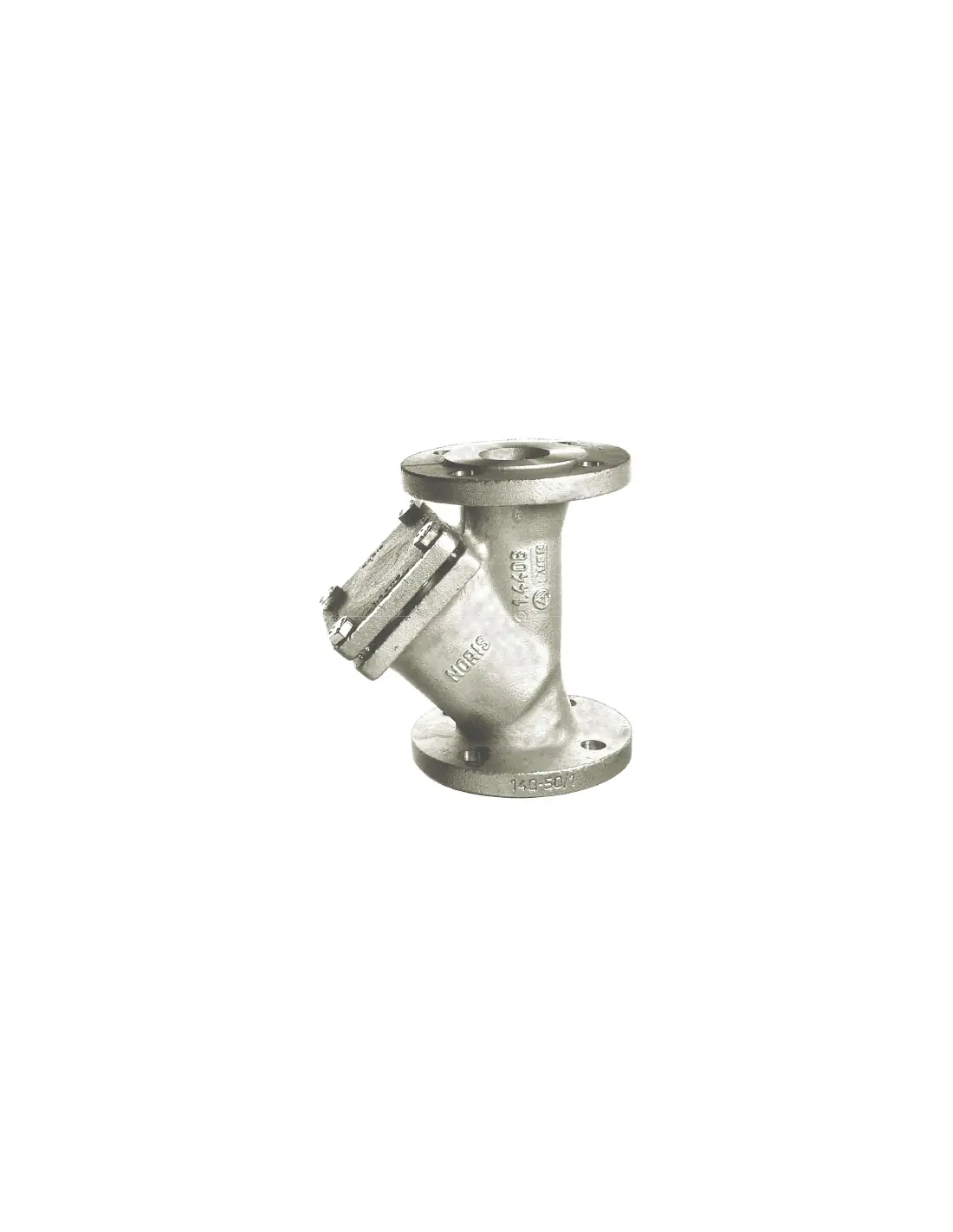

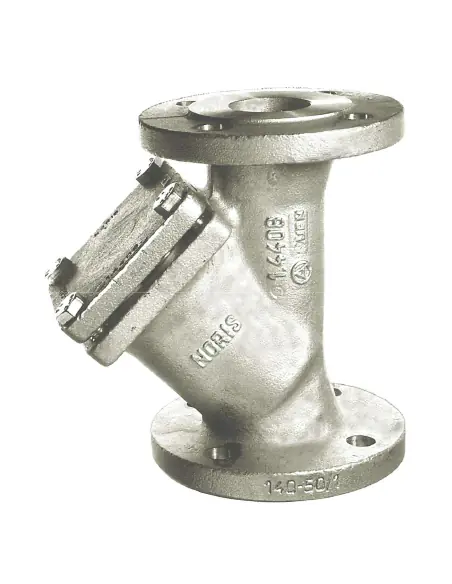

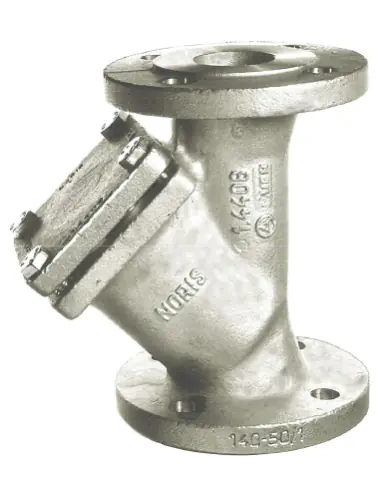

Φίλτρα Noris τύπος 140

Φίλτρα τύπου Y NORIS Bauform 140

Τα NORIS τύπος 140 είναι φλαντζωτά φίλτρα τύπου Y για εγκατάσταση πριν από όργανα μέτρησης, βαλβίδες ελέγχου, αντλίες και ευαίσθητο εξοπλισμό διεργασίας. Η χρήση τους αφορά κατακράτηση στερεών σωματιδίων πριν αυτά εισέλθουν σε έδρες βαλβίδων, πτερωτές αντλιών ή μικρές διόδους οργάνων.

Κατασκευή

• Σώμα: WN 1.4408, GS-C 25.
• Κάλυμμα: WN 1.4408 / 1.4571.
• Σίτα: WN 1.4571 / 1.4401.
• Παρέμβυσμα: γραφίτης ή άλλο υλικό κατόπιν επιλογής.
• Κοχλίες: A4-70 ή γαλβανισμένοι 5.6, ανά έκδοση.

Περιοχή λειτουργίας

Η σειρά καλύπτει PN16 και PN40, με μέγιστη ονομαστική θερμοκρασία 300°C. Οι διαθέσιμες διαστάσεις του φυλλαδίου είναι DN15 έως DN250, με φλαντζωτή σύνδεση κατά DIN. Υπάρχει επίσης επιλογή σύνδεσης κατά ANSI.

Σίτα και επιλογή μεγέθους

Το άνοιγμα σίτας μεταβάλλεται ανά DN, από 0,6 mm στις μικρές διαμέτρους έως 1,5 mm στις μεγάλες διαμέτρους. Για επιλογή φίλτρου δεν αρκεί μόνο το DN· πρέπει να ελέγχονται παροχή, αποδεκτή διαφορική πίεση, ρύπος δικτύου και δυνατότητα καθαρισμού χωρίς αποσυναρμολόγηση σωλήνωσης.

Εφαρμογές

Τυπικές θέσεις εγκατάστασης είναι:

• πριν από control valves σε γραμμές νερού, ατμού ή συμβατών βιομηχανικών ρευστών,
• στην αναρρόφηση ή κατάθλιψη αντλιών, με έλεγχο πτώσης πίεσης,
• πριν από μετρητές ροής, ρυθμιστές πίεσης και εξοπλισμό με μικρές ανοχές,
• σε ανοξείδωτες σωληνώσεις όπου απαιτείται συμβατότητα με 1.4408 / 1.4571.

Εγκατάσταση και συντήρηση

Η φορά ροής πρέπει να ακολουθεί τη σήμανση στο σώμα. Το κάλυμμα χρειάζεται ελεύθερο χώρο για αφαίρεση και καθαρισμό της σίτας. Διατίθενται επιλογές διπλής σίτας, τάπας αποστράγγισης και θερμαντικού μανδύα για εφαρμογές όπου υπάρχει ιξώδες ρευστό ή ανάγκη εκκένωσης πριν από επέμβαση.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικό φίλτρο γραμμής.

Πότε επιλέγεται διπλή σίτα;
Σε γραμμές με αυξημένο φορτίο σωματιδίων ή όπου απαιτείται μεγαλύτερη μηχανική υποστήριξη.

Πότε απαιτείται τάπα αποστράγγισης;
Όταν χρειάζεται ελεγχόμενη εκκένωση του θαλάμου πριν από καθαρισμό ή συντήρηση.
