Φίλτρα Mono Basket BLU ZAC τύπος FMBA

Name: Φίλτρα Mono Basket BLU ZAC τύπος FMBA
Brand: BLU ZAC
SKU: Filters - Mono Basket - FMBA | BLU ZAC

Φίλτρα Mono Basket Blu Zac FMBA

Τα Blu Zac FMBA είναι μόνιμα φίλτρα καλαθιού για γραμμές υγρών ή αερίων, όπου απαιτείται μεγαλύτερη επιφάνεια φιλτραρίσματος και μεγαλύτερη χωρητικότητα στερεών από ένα φίλτρο τύπου Y. Τοποθετούνται πριν από αντλίες, control valves, μετρητές, εναλλάκτες και εξοπλισμό διεργασίας, ειδικά όταν η συντήρηση πρέπει να γίνεται με αφαίρεση καλαθιού από άνω κάλυμμα.

Κατασκευή και συνδέσεις

Μεγέθη: 2″ έως 24″
Συνδέσεις: butt weld BW κατά ANSI B16.25 ή φλαντζωτές ANSI B16.5
Σώμα: κυλινδρικό, με φλάντζες κάθετα στο στοιχείο φίλτρανσης
Στοιχείο: κυλινδρικό καλάθι από διάτρητη λαμαρίνα
Ανοικτή επιφάνεια: πάνω από 300% της διατομής εισόδου
Σχεδιασμός: ASME VIII Div.1, με δυνατότητα άλλων κωδίκων, όπως ASME B31.3

Εκδόσεις καλύμματος και παροχές

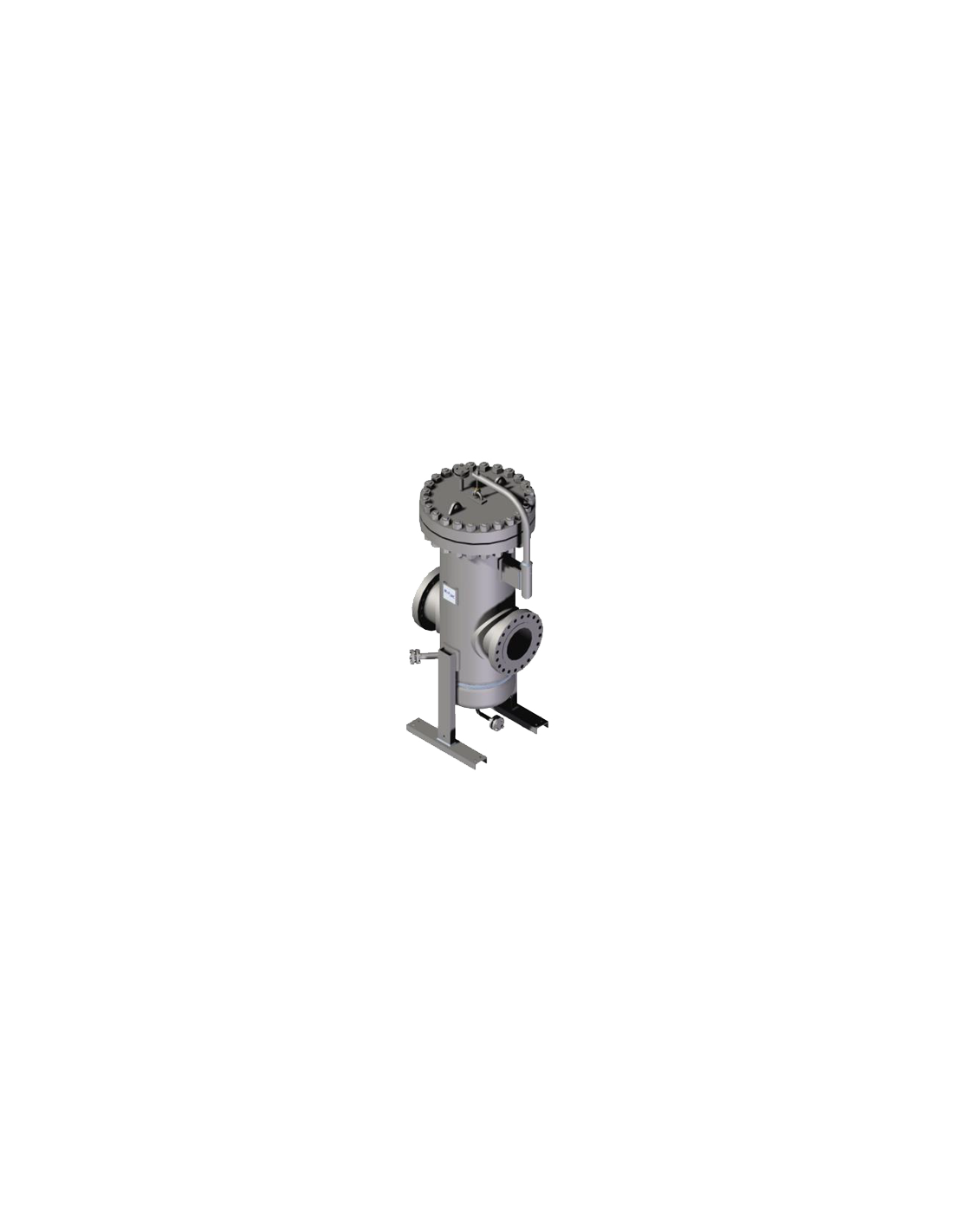

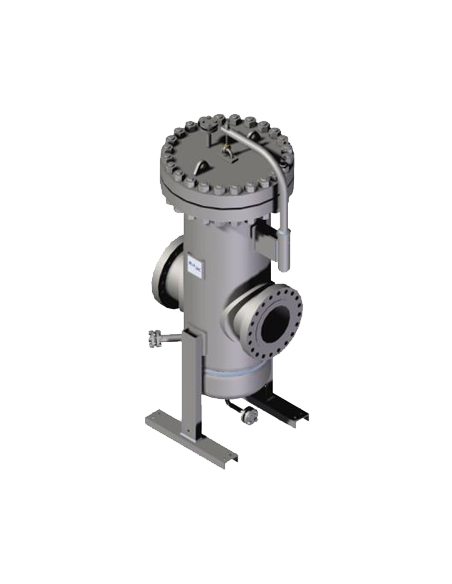

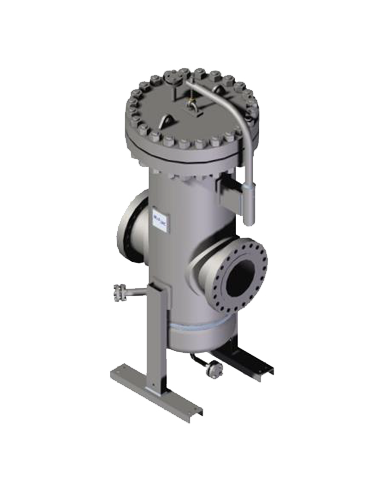

Διατίθενται με bolted cover, clamp connectors ή bolted cover με davit. Για εκκένωση, εξαερισμό και έλεγχο λειτουργίας μπορούν να προβλεφθούν drain NPT, drain flanged + blind, drain valve, vent και pressure gauge. Σε μεγάλες διαμέτρους μπορεί να χρησιμοποιηθεί βάση στήριξης με πόδι.

Υλικά και στεγανοποίηση

Τα βασικά υλικά σώματος είναι ASTM A106 Gr.B, ASTM A333 Gr.6, ASTM A312 TP304 και ASTM A312 TP316. Οι φλάντζες αντιστοιχούν σε ASTM A105, A350 LF2, A182 F304 ή A182 F316. Το καλάθι είναι AISI 304 ή AISI 316. Το παρέμβυσμα είναι spiral wound, με graphite, W-316, IR-316 και OR-CS.

Επιλογή σε εγκατάσταση

Η επιλογή γίνεται με βάση NPS, class σύνδεσης, παροχή, mesh, επιτρεπόμενη Δp, θερμοκρασία, ρευστό και διαθέσιμο χώρο για άνοιγμα καλύμματος. Σε αναρρόφηση αντλιών πρέπει να ελέγχεται η πτώση πίεσης καθαρής και ρυπασμένης σίτας ως προς το διαθέσιμο NPSH.

Συντήρηση

Η συντήρηση προβλέπεται ετήσια ή όταν η πτώση πίεσης υπερβεί την αναμενόμενη τιμή. Συνιστάται μηνιαίος έλεγχος, απομόνωση γραμμής, αφαίρεση blind flange, καθαρισμός ή αντικατάσταση καλαθιού, καθαρισμός σώματος, νέο παρέμβυσμα και έλεγχος διαρροών στην επανεκκίνηση.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικό φίλτρο γραμμής.

Πότε επιλέγεται mono basket αντί Y-strainer;
Όταν απαιτείται μεγαλύτερη χωρητικότητα στερεών και πρόσβαση στο καλάθι από το κάλυμμα.

Πότε χρειάζεται pressure gauge;
Όταν ο καθαρισμός πρέπει να βασίζεται σε ένδειξη πτώσης πίεσης και όχι μόνο σε πρόγραμμα συντήρησης.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Datasheet

Περιγραφή

Permanent filter type, offering a larger filtering surface area than other filters, ensuring minimal loss of pressure even at high flow speeds.

It has a greater capacity for accumulating particulate and is recommended for the low ratio of service periods to maintenance interventions.

Comprising a cylindrical body with connecting flanges arranged perpendicularly to the filter element, its filter element consists of a rolled perforated sheet.

Filter suitable for high pressures, easy to maintain and replace.

The standard equipment includes a screen suitable for high pressures, which is easy to maintain and replace and capable of filtration of more than 300% of the inlet area.

OPEN AREA RATIO= 100 x Mesh Open Area x Screen Area / Inlet area (The calculations are based on the filtering percentage of the mesh’s surface area only.)

SIZES
2”- 3”- 4”- 6”- 8”- 10” 12”- 16”- 18”- 20”- 24”

CONNECTIONS
Buttweld	BW	ANSI B16.25
Flanged	FLG	ANSI B16.5

Πιστοποιήσεις

Optimum result at the lowest cost working alongside client, we design, construct and manage high-performance components.

Our mission, based on a tried-and-tested approach, is to create the perfect balance between people, machines and passion. The right people to understand, develop and realize a project, the machines to design and build it and the passion to get satisfaction from what we do and to keep improving, day after day. Everything produced by Blu Zac is based on a ISO 9001-certified quality control system, and every filter is designed, constructed and tested in accordance with ASME, UNI, API and EN regulations.
