BLU ZAC – Τεχνικό προφίλ κατασκευαστή βιομηχανικών φίλτρων, ατμοπαγίδων και δεικτών ροής

Η BLU ZAC είναι ιταλικός κατασκευαστής εξοπλισμού για βιομηχανικά δίκτυα ρευστών, με βασική εξειδίκευση στη διήθηση, στην απομάκρυνση συμπυκνωμάτων και στην οπτική επιτήρηση ροής. Η εταιρεία λειτουργεί ως division της Steeltrade S.r.l. στο Rottofreno της Piacenza και δηλώνει παραγωγή βάσει συστήματος ποιότητας ISO 9001, με σχεδιασμό, κατασκευή και δοκιμές φίλτρων σύμφωνα με ASME, UNI, API και EN όπου εφαρμόζεται.

Στη σελίδα της Φιλιππόπουλος α.ε. το brand BLU ZAC εμφανίζεται με φίλτρα τύπου Y, Tee, Mono Basket, Duplex, Cartridge, Conical και Angle Tee, καθώς και με ατμοπαγίδες θερμοστατικής κάψουλας και διμεταλλικών ελασμάτων. Η γκάμα καλύπτει μόνιμη και προσωρινή διήθηση, προστασία downstream εξοπλισμού και βασικές εφαρμογές ατμού/συμπυκνωμάτων.

Εταιρικό προφίλ

Η τεχνική ταυτότητα της BLU ZAC συνδέεται κυρίως με industrial strainers για γραμμές υγρών και αερίων. Η επίσημη τεκμηρίωση αναφέρει φίλτρα για νερό, θαλασσινό νερό, πετρελαιοειδή, αέρια, αέρα και χημικά προϊόντα, με τελική επιλογή υλικών και διαμόρφωσης ανά εφαρμογή.

Η εταιρεία αναφέρει δυνατότητα κατασκευής σε υλικά όπως carbon steel, WCB, stainless steel, Duplex S31803, Super Duplex S32750, Inconel, Hastelloy και Cunifer. Αυτό δείχνει προσανατολισμό σε εφαρμογές όπου η επιλογή υλικού σώματος, σίτας, παρεμβύσματος και συνδέσεων πρέπει να ακολουθεί το piping specification και όχι απλώς την ονομαστική διάμετρο.

Παραγωγική και σχεδιαστική φιλοσοφία

Η BLU ZAC κατασκευάζει φίλτρα σε welded, machined, forged και cast διαμορφώσεις. Η επιλογή μεταξύ αυτών των κατασκευών σχετίζεται με την πίεση σχεδιασμού, το μέγεθος γραμμής, τη διαθεσιμότητα υλικού, την απαίτηση για ειδικά κράματα και τον τρόπο συντήρησης του φίλτρου.

Στα φίλτρα τύπου Y, η εταιρεία αναφέρει διάτρητο στοιχείο τοποθετημένο κάθετα στη διεύθυνση ροής και open area ratio που υπολογίζεται από την επιφάνεια της σίτας σε σχέση με την είσοδο. Για τυπικά Y strainers αναφέρεται δυνατότητα διήθησης άνω του 200% της επιφάνειας εισόδου, ενώ στα basket strainers αναφέρεται άνω του 300%.

Προϊοντική εξειδίκευση

Φίλτρα τύπου Y

Τα Y Welded FYWE είναι μόνιμα φίλτρα ευθύγραμμης εγκατάστασης για υγρά ή αέρια. Η welded κατασκευή προορίζεται για μεγαλύτερα μεγέθη, με συνδέσεις BW κατά ANSI B16.25 ή φλαντζωτές κατά ANSI B16.5 και τυπικά μεγέθη από 2” έως 24”.

Τα Y Machined FYMA κατασκευάζονται από ενιαίο τεμάχιο υλικού και προορίζονται για ειδικές εφαρμογές μικρότερης διαμέτρου. Η επίσημη σελίδα αναφέρει μεγέθη από 1/2” έως 3” και συνδέσεις BW, flanged, SW, NPT και BSP. Η συγκεκριμένη κατασκευή έχει ενδιαφέρον σε ASME piping classes μικρής διαμέτρου, όπου το forged ή machined σώμα επιλέγεται για λόγους πίεσης, υλικού ή compact εγκατάστασης.

Στην ευρύτερη γκάμα περιλαμβάνονται επίσης Y Forged και Y Cast strainers. Τα forged κατασκευάζονται από machined forged billet και αναφέρονται σε μεγέθη 1/2” έως 2”, ενώ τα cast strainers καλύπτουν 2” έως 24” και, σε bronze εκδόσεις, 1/2” έως 4”.

Tee, Angle Tee, Basket και Duplex strainers

Τα Tee strainers είναι μόνιμα φίλτρα ευθύγραμμης ροής, ενώ τα Angle Tee strainers χρησιμοποιούνται σε σημεία όπου η γραμμή αλλάζει διεύθυνση και απαιτείται πρόσβαση στο στοιχείο φιλτραρίσματος. Και οι δύο κατηγορίες αναφέρονται για υγρά και αέρια, με φλαντζωτές ή BW συνδέσεις κατά ANSI.

Τα Mono Basket FMBA διαθέτουν μεγαλύτερη επιφάνεια φιλτραρίσματος και μεγαλύτερη χωρητικότητα στερεών σε σχέση με απλούστερα φίλτρα γραμμής. Η επίσημη τεκμηρίωση αναφέρει κυλινδρικό σώμα, φλαντζωτές συνδέσεις κάθετες στο στοιχείο φιλτραρίσματος και καλάθι από διάτρητη λαμαρίνα.

Τα Duplex FDPX αποτελούνται από δύο θαλάμους, ώστε να επιτρέπεται καθαρισμός του καλαθιού χωρίς πλήρη διακοπή της γραμμής. Η μετάβαση από τον online στον standby θάλαμο γίνεται μέσω ενσωματωμένου συστήματος βαλβίδων με χειρισμό από έναν μοχλό.

Προσωρινά και λεπτότερα φίλτρα

Τα Conical FCO είναι προσωρινά φίλτρα εκκίνησης, για flushing, fine-tuning και commissioning. Τοποθετούνται μεταξύ φλαντζών και συγκρατούν χονδρούς ρύπους όπως σκουριά, επικαθίσεις, ηλεκτρόδια ή υπολείμματα κατασκευής πριν αυτά φτάσουν σε αντλίες, control valves, μετρητές ή εναλλάκτες.

Τα Cartridge strainers αναφέρονται για ευθύγραμμη ή γωνιακή διάταξη και μπορούν να περιλαμβάνουν coalescing cartridges για συγκράτηση πολύ μικρών σωματιδίων περίπου 3 μm. Αυτή η κατηγορία απαιτεί προσεκτικό έλεγχο συμβατότητας cartridge, θερμοκρασίας, διαφορικής πίεσης και συντήρησης.

Ατμοπαγίδες και συστήματα συμπυκνωμάτων

Η BLU ZAC διαθέτει ατμοπαγίδες για απομάκρυνση συμπυκνωμάτων από γραμμές και εξοπλισμό διεργασίας, με αναφορές σε standard και custom εφαρμογές, καθώς και heavy-duty υπηρεσίες υψηλής θερμοκρασίας και πίεσης.

Οι Thermodynamic TTD είναι ατμοπαγίδες δίσκου από machined forged billet. Η λειτουργία τους βασίζεται στη διαφορά ταχύτητας μεταξύ ατμού και συμπυκνώματος και στη δημιουργία περιοχής χαμηλότερης πίεσης που κλείνει τον δίσκο όταν φτάνει ατμός, ενώ η παρουσία συμπυκνώματος μειώνει την ταχύτητα ροής και επιτρέπει την εκκένωση.

Οι Thermostatic Capsule TSC χρησιμοποιούν κάψουλα με εσωτερικό ρευστό και μεμβράνη. Κατά την εκκίνηση παραμένουν ανοικτές για απομάκρυνση ψυχρού συμπυκνώματος και αέρα, ενώ όταν θερμανθεί η κάψουλα, η διαστολή του εσωτερικού ρευστού ωθεί το κλείστρο στην έδρα και περιορίζει τη διέλευση ατμού.

Οι Ball Float BF αναφέρονται για υψηλές παροχές σε χαμηλές πιέσεις. Η λειτουργία βασίζεται σε πλωτήρα που ανοίγει την εκκένωση όταν συσσωρεύεται συμπύκνωμα. Σε πρακτική εφαρμογή, η επιλογή τέτοιου τύπου γίνεται όταν απαιτείται συνεχής απομάκρυνση συμπυκνώματος με μικρή υποψύξη.

Δείκτες ροής και sampling systems

Οι sight glass indicators της BLU ZAC χρησιμοποιούνται για οπτική παρακολούθηση ροής σε σωληνώσεις. Η εταιρεία αναφέρει machined, forged, welded και cast κατασκευές, με δύο γυάλινες επιφάνειες και δυνατότητα εσωτερικού στατικού ή πλωτού δείκτη ροής.

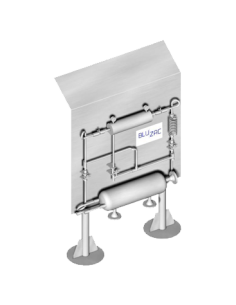

Η γκάμα περιλαμβάνει επίσης sampling systems για υγρά και αέρια, κατασκευασμένα σύμφωνα με προδιαγραφές πελάτη. Η επίσημη σελίδα αναφέρει δυνατότητα ενσωμάτωσης sample cooler, προστατευτικού cabinet και συστήματος επανεισαγωγής του δείγματος στη γραμμή.

Βιομηχανικοί κλάδοι εφαρμογής

Η επίσημη σελίδα industrial strainers της BLU ZAC αναφέρει ιδιαίτερη εστίαση στον κλάδο oil & gas, αλλά η τεχνική γκάμα έχει ευρύτερη χρήση σε βιομηχανικά utilities και process lines. Τα φίλτρα και οι ατμοπαγίδες εντάσσονται σε εφαρμογές όπως:

• προστασία αντλιών, control valves, μετρητών, ατμοπαγίδων και εναλλακτών,
• γραμμές νερού, θαλασσινού νερού και ψύξης,
• δίκτυα πετρελαιοειδών και χημικών προϊόντων,
• αέρας, αέρια και βιομηχανικά βοηθητικά δίκτυα,
• steam tracing, ατμός διεργασίας και απομάκρυνση συμπυκνωμάτων,
• commissioning και flushing νέων σωληνώσεων με conical strainers.

Ποιότητα, συμμόρφωση και τεκμηρίωση

Η BLU ZAC δηλώνει ότι η παραγωγή της βασίζεται σε σύστημα ποιότητας ISO 9001 και ότι κάθε φίλτρο σχεδιάζεται, κατασκευάζεται και δοκιμάζεται σύμφωνα με ASME, UNI, API και EN κανονισμούς, ανάλογα με την εφαρμογή.

Για τεχνικό φάκελο έργου, τα κρίσιμα στοιχεία επιλογής και τεκμηρίωσης είναι:

• τύπος φίλτρου: Y, Tee, Basket, Duplex, Cartridge ή Conical,
• μόνιμη ή προσωρινή εγκατάσταση,
• DN / NPS, pressure class και σύνδεση BW, flanged, SW, NPT ή BSP,
• υλικό σώματος και σίτας,
• διάτρηση ή mesh, open area ratio και επιτρεπόμενο Δp,
• θέση εγκατάστασης και δυνατότητα αποστράγγισης / εξαέρωσης,
• πρόσβαση για καθαρισμό καλαθιού ή αντικατάσταση cartridge,
• πιθανότητα water hammer, στερεών ρύπων ή υψηλής ταχύτητας ροής,
• απαίτηση για test certificates, material certificates και ειδικές δοκιμές.

Συμπέρασμα τεχνικής αξιολόγησης

Η BLU ZAC είναι κατασκευαστής εξοπλισμού γραμμής για βιομηχανική διήθηση, ατμό και οπτική επιτήρηση ροής. Η γκάμα της καλύπτει μόνιμα φίλτρα προστασίας downstream εξοπλισμού, duplex διατάξεις για συντήρηση χωρίς πλήρη διακοπή, προσωρινά conical strainers για εκκίνηση μονάδων, ατμοπαγίδες διαφορετικών αρχών λειτουργίας και sight glass indicators για άμεσο έλεγχο ροής.

Για μηχανικούς διεργασιών, steam specialists και τμήματα συντήρησης, η τεχνική αξιολόγηση πρέπει να ξεκινά από το μέσο, το piping class, την απαιτούμενη επιφάνεια φιλτραρίσματος, την επιτρεπόμενη πτώση πίεσης, τη δυνατότητα καθαρισμού και την τεκμηρίωση υλικών/δοκιμών.
