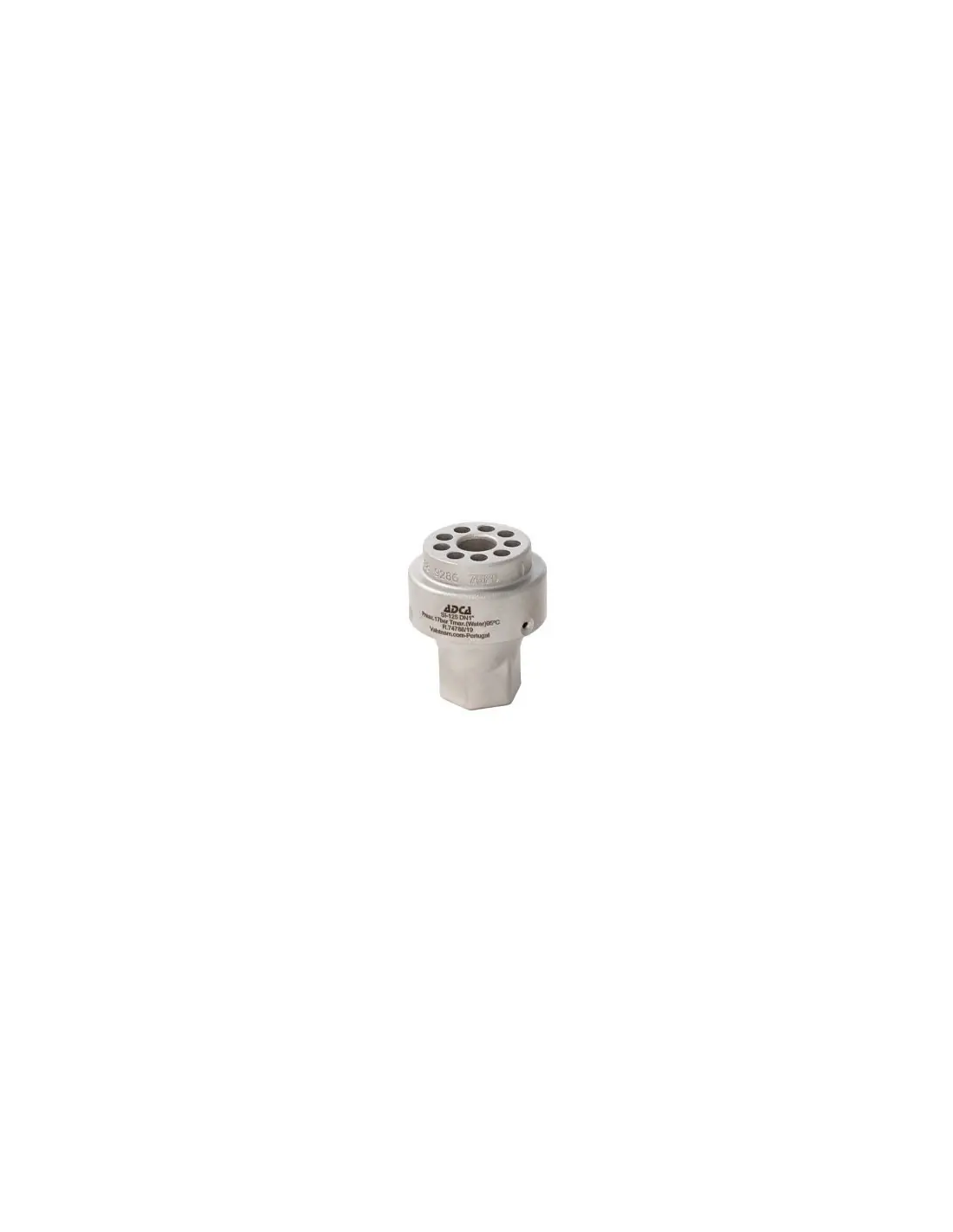

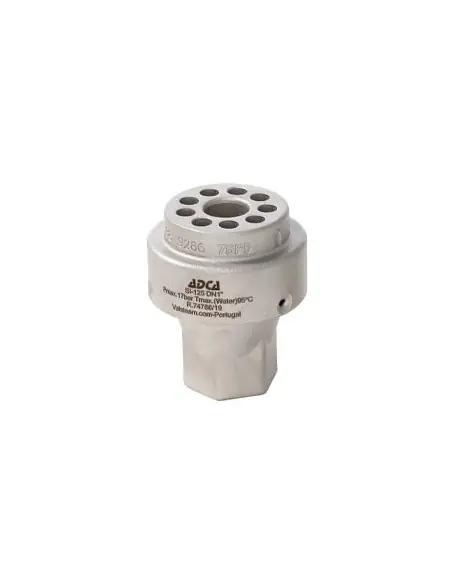

Εγχύτης Ατμού ADCA τύπος SI125 / SI140

ADCA ADCAMix SI125 / SI140 – εγχυτές ατμού για άμεση θέρμανση

Οι ADCA SI125 και SI140 είναι εγχυτές κορεσμένου ατμού για θέρμανση υγρών μέσα σε δεξαμενές, λουτρά και δοχεία διεργασίας. Ο ατμός εισέρχεται από την αξονική σύνδεση, διέρχεται από το κέντρο του σώματος και αναμιγνύεται με το υγρό, το οποίο αναρροφάται από ακτινικές οπές. Η διάταξη δεν έχει κινούμενα μέρη.

Τεχνικά χαρακτηριστικά

• Μοντέλα: SI125 και SI140.
• Μεγέθη: 1” και 1 1/2”.
• Σύνδεση: εσωτερικό σπείρωμα ISO 7 Rp.
• Εγκατάσταση: οριζόντια.
• Υλικό σώματος: CF8M / 1.4408.
• Κλάση σχεδιασμού σώματος: PN25.
• Μέγιστη πίεση λειτουργίας: 17 bar.
• Μέγιστη θερμοκρασία λειτουργίας: 95 °C.

Παροχή και επιλογή

Η επιλογή γίνεται από την απαιτούμενη παροχή ατμού σε kg/h και την πίεση εισόδου στον εγχυτή. Στον πίνακα ADCA, ο SI125 καλύπτει περίπου 130–1.220 kg/h για 1–17 bar, ενώ ο SI140 περίπου 395–3.200 kg/h στο ίδιο εύρος πίεσης. Σε παράδειγμα sizing, φορτίο 3.500 kg/h με ατμό 8 bar οδηγεί σε επιλογή τριών SI140, επειδή κάθε μονάδα αποδίδει 1.625 kg/h.

Οδηγίες εγκατάστασης

Ο εγχυτής τοποθετείται όσο το δυνατόν χαμηλότερα στη δεξαμενή και κάτω από τη στάθμη του θερμοστάτη ή αισθητηρίου ελέγχου. Απαιτείται ελάχιστη απόσταση από το τοίχωμα της δεξαμενής, ανάλογα με την πίεση λειτουργίας: 300 mm για 2–4 bar, 500 mm για 4–8 bar, 800 mm για 8–10 bar, 1.000 mm για 10–14 bar και 1.300 mm για 14–17 bar.

Παρελκόμενα δικτύου

Μεταξύ εγχυτή και βαλβίδας ελέγχου πρέπει να τοποθετείται vacuum breaker VB21. Όταν η σωλήνωση ατμού βρίσκεται χαμηλότερα από τη στάθμη του υγρού, συνιστάται αντεπίστροφη βαλβίδα ώστε να αποφεύγεται επιστροφή υγρού στη γραμμή ατμού μετά τη διακοπή παροχής.

Εφαρμογές

Χρήση σε δεξαμενές νερού, λουτρά πλύσης, δοχεία διεργασίας και εφαρμογές όπου η άμεση επαφή ατμού–υγρού είναι αποδεκτή. Δεν είναι βαλβίδα ελέγχου και δεν διαθέτει actuator ή leakage class· η ρύθμιση γίνεται από upstream βαλβίδα ατμού.
