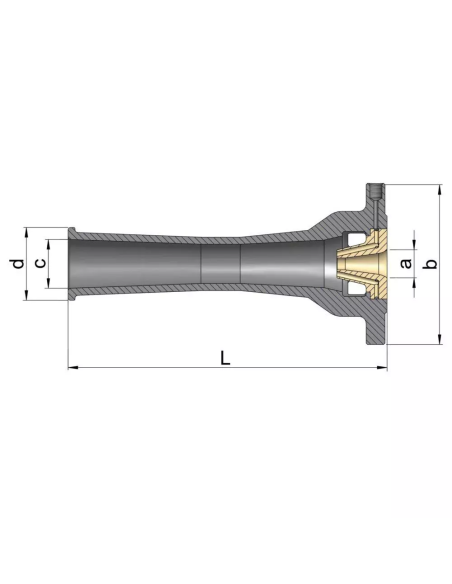

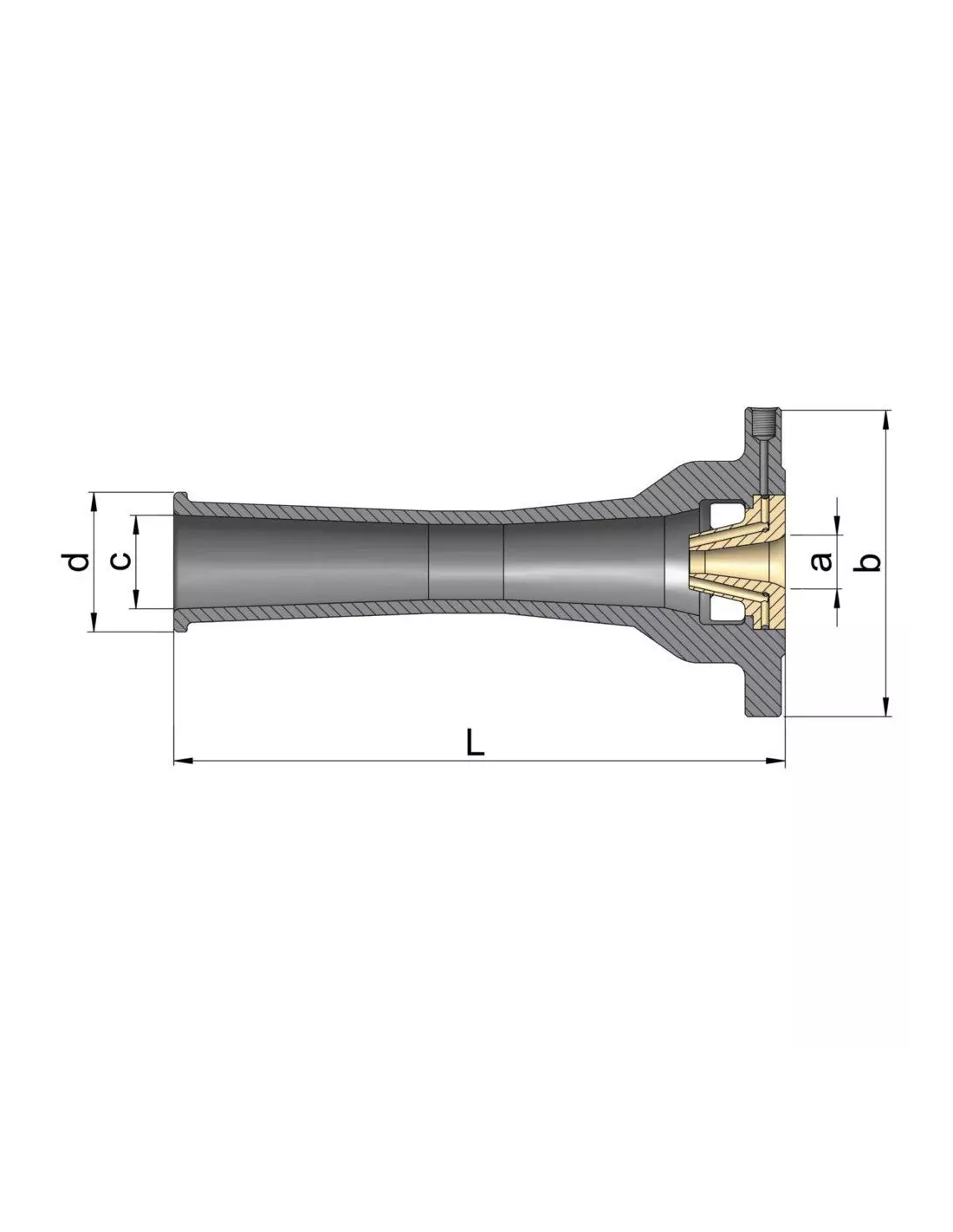

Εγχύτης Ατμού - Υγρών Valfonta τύπος 252

Valfonta 252 – εγχυτήρας ατμού για θέρμανση υγρών

Ο Valfonta 252 είναι steam injector / reheater για απευθείας έγχυση κορεσμένου ατμού μέσα σε δεξαμενή ή λουτρό υγρού. Ο ατμός εισέρχεται από το στόμιο, δημιουργεί αναρρόφηση λόγω Venturi, παρασύρει υγρό μέσα από τα ανοίγματα του σώματος και το αναμιγνύει με τον ατμό, προκαλώντας κυκλοφορία και ομοιόμορφη αύξηση θερμοκρασίας στο δοχείο.

Βασικά τεχνικά στοιχεία

• Μεγέθη: DN20–DN80.
• Σύνδεση: φλαντζωτή EN / DIN PN16.
• Σώμα: PN16.
• Μέγιστη πίεση λειτουργίας: 16 bar.
• Μέγιστη θερμοκρασία: 200 °C.
• Θερμική ικανότητα πίνακα: 50.000–1.400.000 kcal/h.
• Συνθήκη υπολογισμού: κορεσμένος ατμός στα 3 bar.
• Υλικά σώματος: EN-GJS-400-18-LT / GGG40.3, bronze RG10, ASTM A351 CF3M.
• Υλικά ακροφυσίου: bronze RG10, ASTM A351 CF3M ή Monel.

Τυπικές εφαρμογές

Χρησιμοποιείται για θέρμανση νερού ή υγρών σε δεξαμενές πλύσης, βαρέλια, τύμπανα, λουτρά διεργασίας και δεξαμενές ανάμιξης. Εφαρμογές αναφέρονται σε ζυθοποιεία, ζαχαρουργεία, στεγνοκαθαριστήρια, χημικές εγκαταστάσεις και σωληνώσεις όπου απαιτείται τοπική θέρμανση ή προστασία από πάγο.

Σημεία επιλογής

Η επιλογή μεγέθους δεν βασίζεται μόνο στη διάμετρο σύνδεσης. Απαιτούνται:

• διαθέσιμη πίεση και ποιότητα ατμού,
• απαιτούμενο θερμικό φορτίο,
• όγκος δεξαμενής και επιθυμητός χρόνος θέρμανσης,
• θερμοκρασία εκκίνησης και τελική θερμοκρασία υγρού,
• χημική συμβατότητα υλικών,
• μήκος και διάμετρος σωληνώσεων ατμού και ανακυκλοφορίας.

Για μεγάλες αποστάσεις σωληνώσεων, το τεχνικό φυλλάδιο προτείνει διαμέτρους μεγαλύτερες από τις εσωτερικές διαμέτρους του injector.

Συντήρηση και λειτουργικοί περιορισμοί

Δεν διαθέτει κινούμενα μέρη ή ενεργοποιητή. Ο έλεγχος αφορά κυρίως καθαρότητα ακροφυσίου, επικαθίσεις αλάτων, στεγανότητα φλαντζών και σωστή αποστράγγιση γραμμής ατμού. Δεν είναι βαλβίδα απομόνωσης ή ρύθμισης και δεν έχει κλάση εσωτερικής διαρροής.

Πιστοποιητικά

Η σελίδα παραπέμπει σε PED 2014/68/EU, ATEX 2014/34/EU και ISO 9001:2015. Η ακριβής εφαρμογή τους στο μοντέλο 252 πρέπει να επιβεβαιώνεται στην προσφορά, επειδή τα διαθέσιμα πιστοποιητικά αναφέρονται σε συγκεκριμένα πεδία προϊόντων και ημερομηνίες ισχύος.
