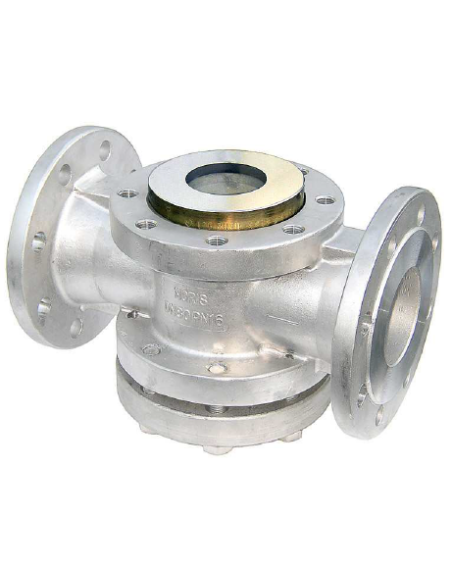

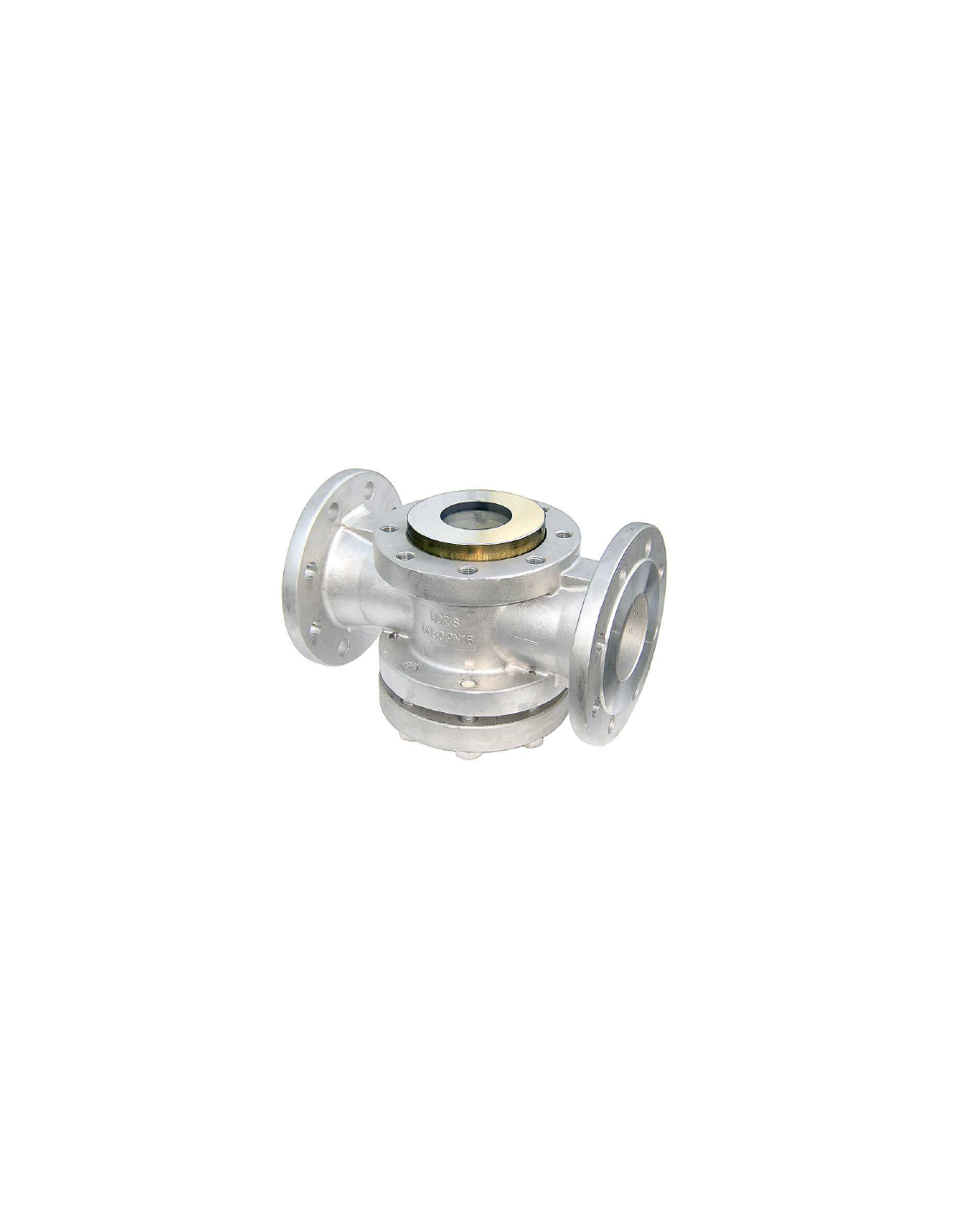

Δείκτης ροής διπλής όψης Noris τύπος 887

NORIS Bauform 887 – δείκτης ροής με METAGLAS®

Ο NORIS 887 είναι ευθύγραμμος δείκτης ροής διπλής όψης με φλαντζωτή σύνδεση DIN PN16 ή PN40. Χρησιμοποιείται για οπτικό έλεγχο υγρών και αερίων σε οριζόντιες ή κατακόρυφες σωληνώσεις, με τήρηση της φοράς ροής κατά την εγκατάσταση.

Συνθήκες λειτουργίας

• Σύνδεση: φλάντζες DIN
• Πίεση λειτουργίας: 16 ή 40 bar
• Θερμοκρασία λειτουργίας: έως 280 °C
• Μεγέθη πίνακα: DN15 έως DN100
• Εγκατάσταση: οριζόντια ή κατακόρυφη
• Επιλογές: spinner, flap, θερμαντικός μανδύας, φωτιστικό παρατήρησης
• Πιστοποιητικά: EN 10204 τύπου 2.2 ή 3.1 προαιρετικά

Υλικά και γυαλιά παρατήρησης

Το σώμα διατίθεται σε χυτοχάλυβα GS-C25 / 1.0619 / GP240GH ή ανοξείδωτο WN 1.4408. Τα καλύμματα είναι GS-C25 / S235JRG2 ή 1.4408 / 1.4301, ανάλογα με την έκδοση. Οι κοχλίες είναι 5.6 γαλβανισμένοι ή A4-70. Η στεγανοποίηση είναι graphite ή άλλο υλικό μετά από έλεγχο ρευστού και θερμοκρασίας.

Τι διαφοροποιεί τον τύπο 887

Η βασική διαφορά από τη σειρά 880 είναι το γυαλί τύπου METAGLAS® κατά DIN 7079. Το γυαλί είναι συγκολλημένο/συντηγμένο μέσα σε μεταλλικό πλαίσιο, δημιουργώντας ενιαίο συγκρότημα γυαλιού-μετάλλου. Αυτή η κατασκευή χρησιμοποιείται όταν η αστοχία του γυαλιού πρέπει να αξιολογείται αυστηρότερα από έναν συμβατικό δείκτη με επίπεδες γυάλινες πλάκες.

Εφαρμογές

Κατάλληλος για νερό διεργασίας, συμπύκνωμα, αέρια, θερμά βοηθητικά δίκτυα και χημικά υγρά συμβατά με 1.0619 ή 1.4408. Το spinner ή flap επιλέγεται σε διαυγή ρευστά ή σε σημεία όπου η απλή παρατήρηση της ροής δεν είναι επαρκής.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής. Οι διαθέσιμες επιλογές αφορούν οπτική ένδειξη, φωτισμό ή θερμική υποστήριξη.

Τι δηλώνεται στην παραγγελία;
DN, PN16 ή PN40, υλικό σώματος, METAGLAS® DIN 7079, θερμοκρασία, ρευστό, στεγανοποίηση και ανάγκη για spinner, flap, φωτιστικό ή θερμαντικό μανδύα.
