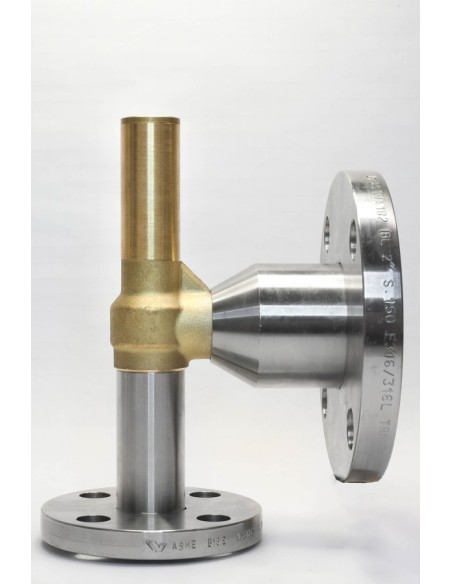

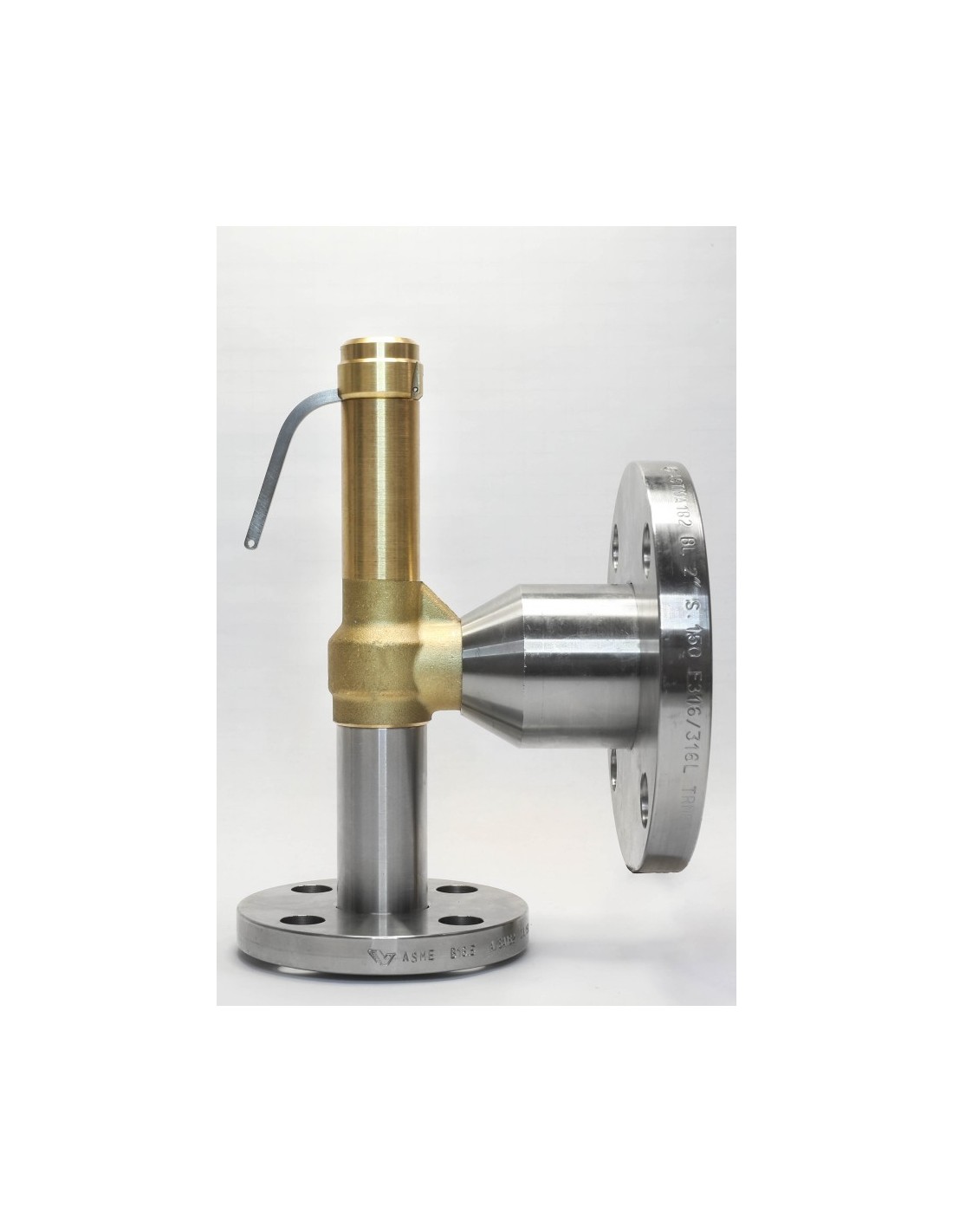

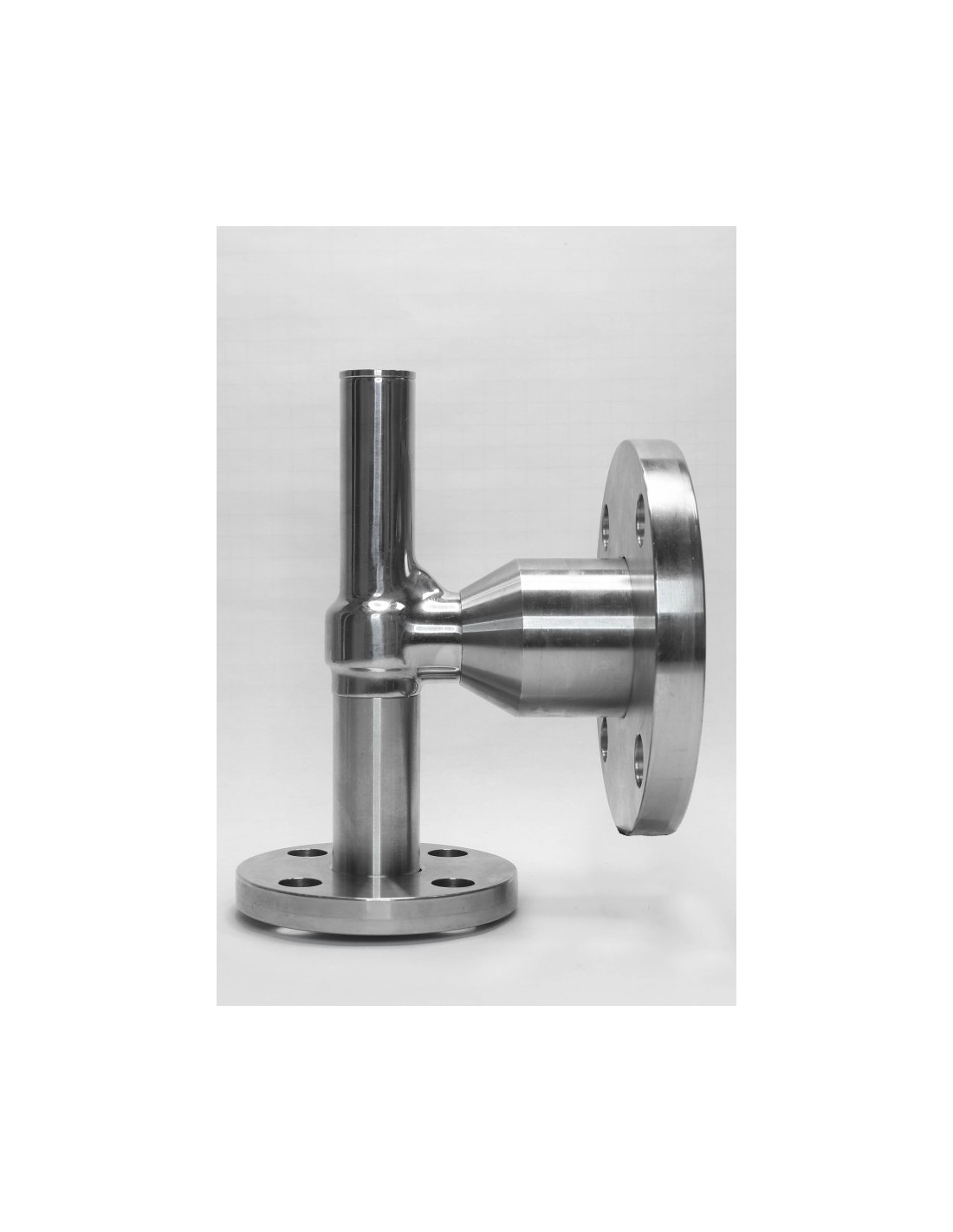

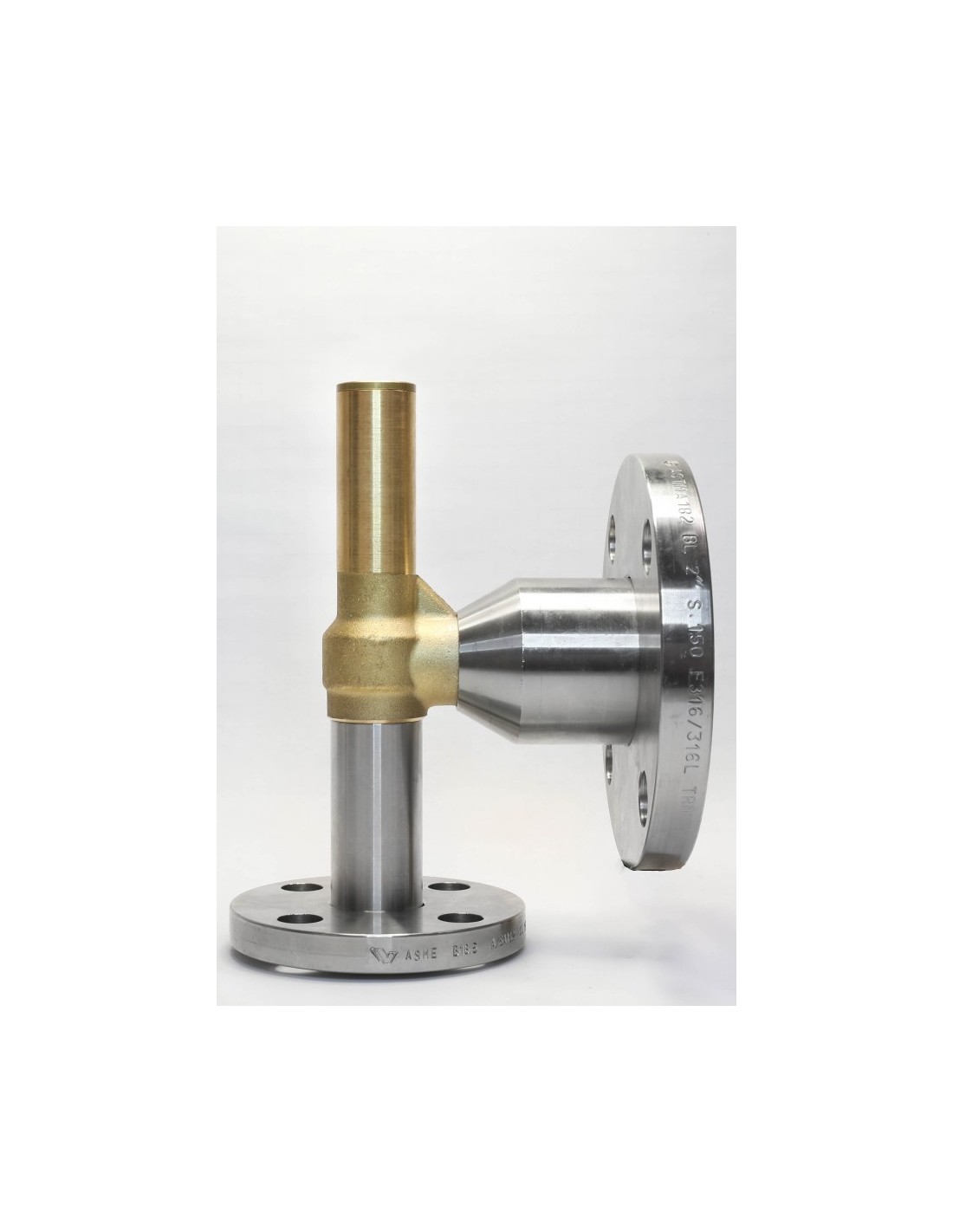

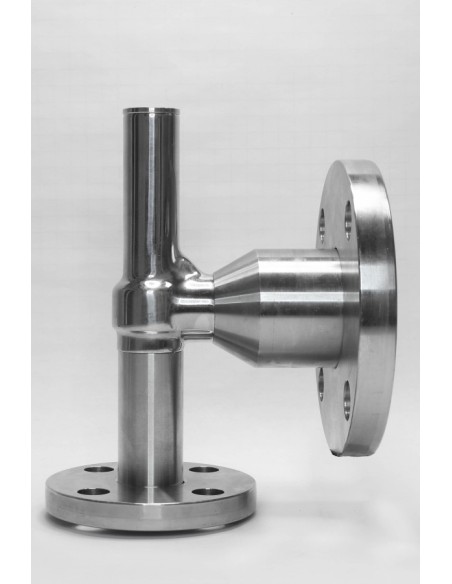

Nuova G14-API βαλβίδα ασφαλείας API 526

Η Nuova G14-API είναι φλαντζωτή βαλβίδα ασφαλείας ελατηρίου με rating API 526, για προστασία δοχείων πίεσης, συλλεκτών, γραμμών ατμού, αέρα, ουδέτερων αερίων και υγρών διεργασίας από υπερπίεση. Η τεχνική σελίδα τη δηλώνει ως G14-API, με οπή 13,5 mm, επιφάνεια εκτόνωσης 143,07 mm² και API code 1E2 / orifice E.

Τεχνικά δεδομένα

PN: 60
Είσοδος: 1" ANSI 150 / 300 / 600
Έξοδος: 2" ANSI 150
Set pressure CE / UKCA / EAC / ATEX: 0,3–60 bar
Set pressure ASME XIII / CRN / SELO-TSG: 1–60 bar
Reduced flow coefficient: 0,81 ή 0,86 για >3 bar σε CE, 0,629 για ASME / CRN / SELO
Μήκη σύνδεσης: L in 105 mm, L out 114 mm

Υλικά και στεγανοποίηση

Διατίθεται σε ορείχαλκο, μικτή κατασκευή ορείχαλκου–ανοξείδωτου ή ανοξείδωτο. Οι επιλογές έδρας περιλαμβάνουν NBR, EPDM, Viton, silicone, PTFE, Kalrez ή μεταλλική έδρα. Το θερμοκρασιακό εύρος εξαρτάται από τη στεγανοποίηση: από -196°C για PTFE / μεταλλική έδρα έως +450°C σε μεταλλική έδρα ανοξείδωτης κατασκευής.

Επιλογή εφαρμογής

Η G14-API επιλέγεται όταν η απαιτούμενη παροχή εκτόνωσης αντιστοιχεί σε orifice E και η εγκατάσταση απαιτεί φλάντζες ANSI. Για σωστή διαστασιολόγηση απαιτούνται πίεση ρύθμισης, παροχή εκτόνωσης, μέσο, θερμοκρασία, αντίθλιψη, υλικό σώματος και απαιτούμενη πιστοποίηση.

Συντήρηση

Η γραμμή εκτόνωσης πρέπει να αποστραγγίζεται και να μην επιβάλλει φορτία στο σώμα. Ρύποι, άλατα ή συμπυκνώματα στην έδρα μπορούν να προκαλέσουν διαρροή μετά από άνοιγμα. Για εφαρμογές API 526, η τεκμηρίωση προτείνει πιστοποίηση ASME VIII Div. 1, με δυνατότητα PED 2014/68/EU εφόσον γίνει αποδεκτό από τον πελάτη.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Φλαντζωτή

Υλικό Κατασκευής (Επιλογές)

Ανοξείδωτο
Mixed Brass-Stainless steel

Ονομαστική Πίεση (Επιλογές)

PN 60

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Εγχειρίδιο

Περιγραφή

Tipo : Type :	G14-API	do: 13,5mm (Orifice E)	Area: 143,07mm²
Omologazione Homologation	PN	Coefficiente efflusso ridotto Reduced flow coefficient	Campo di taratura Setting range
CE - UKCA	60	0,81; >3 bar 0,86	0,3 - 60,0 bar
EAC	60	0,81; >3 bar 0,86	0,3 - 60,0 bar
ATEX Ex h II 2 Gb - UKEX	60	0,81; >3 bar 0,86	0,3 - 60,0 bar
ATEX Ex h II 2 Db - UKEX (1)	60	0,81; >3 bar 0,86	0,3 - 60,0 bar
ASME XIII - CRN (Canada)	60	0,629	1,0 - 60,0 bar
SELO - TSG	60	0,629	1,0 - 60,0 bar
CONFIGURAZIONE - CONFIGURATION
Materiale Material	Ottone *Brass*	Mista Ottone-Acciaio inox *Mixed Brass-Stainless steel*	Acciaio inox *Stainless steel*

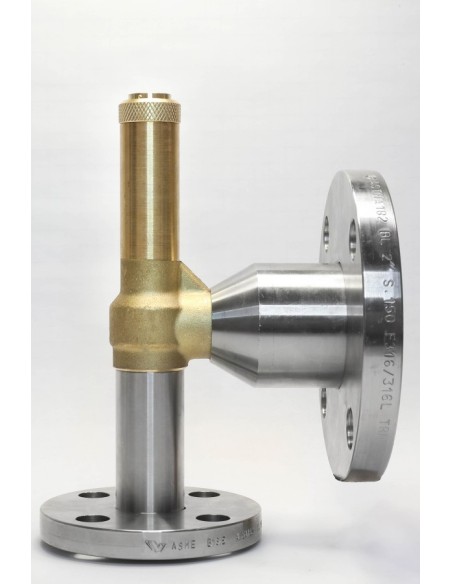

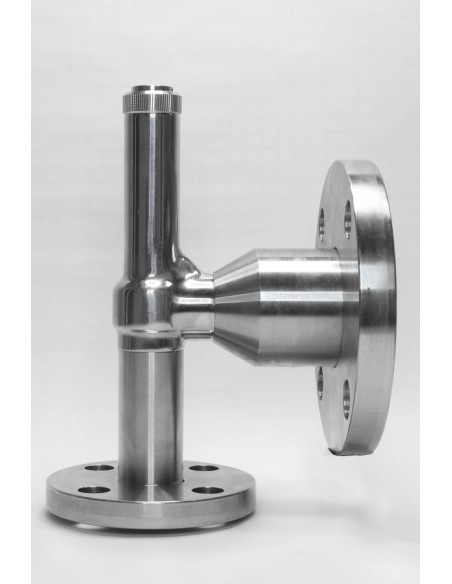

Modelli Model	/	Con ghiera	Con ghiera
	/	With ring nut	With ring nut

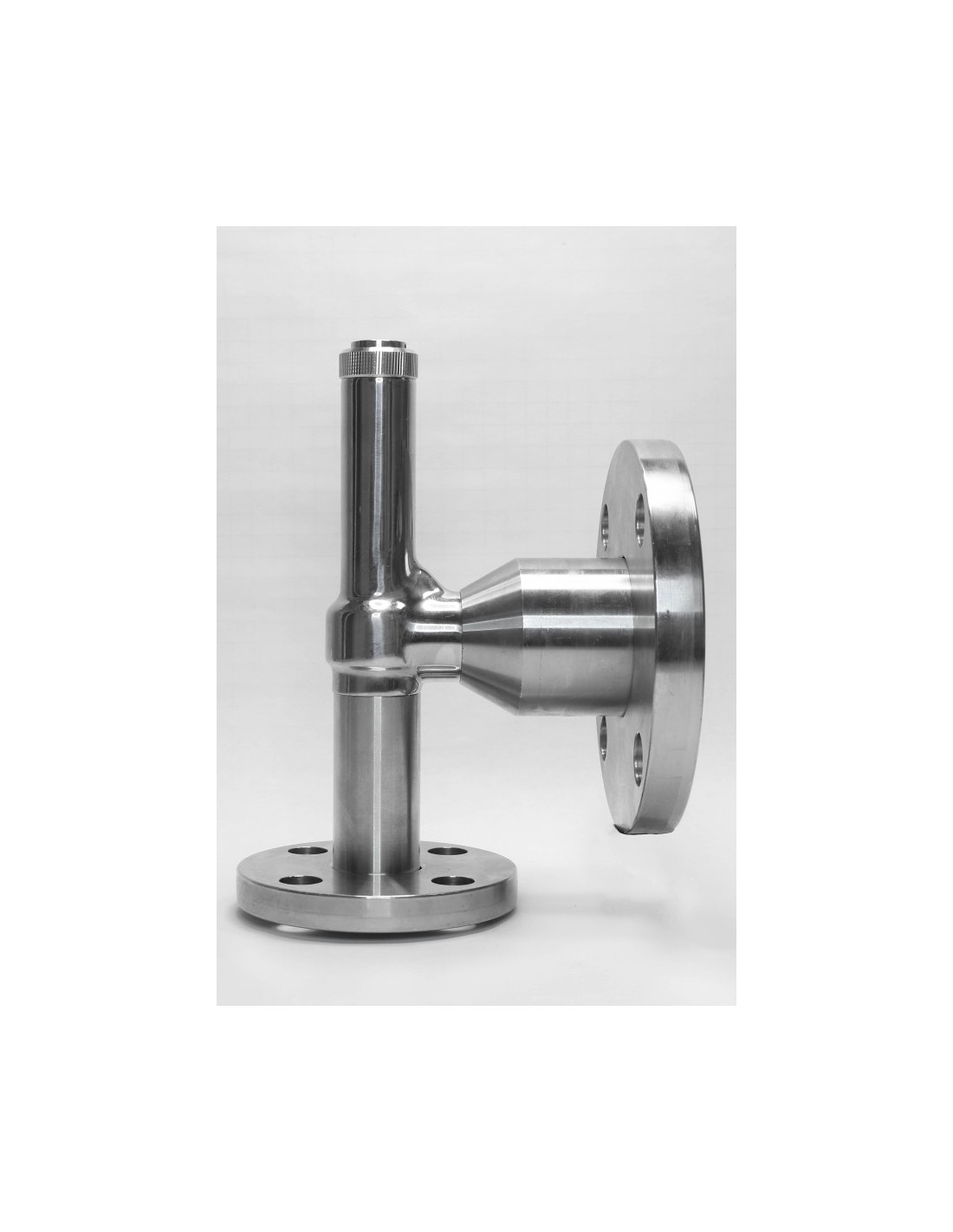

	/	Senza Ghiera	Senza Ghiera
	/	Without ring nut	Without ring nut

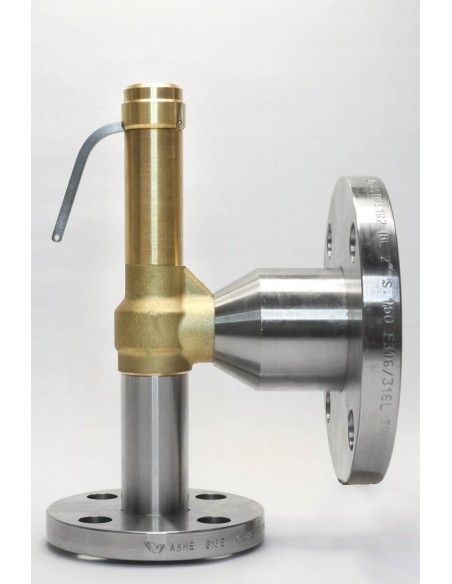

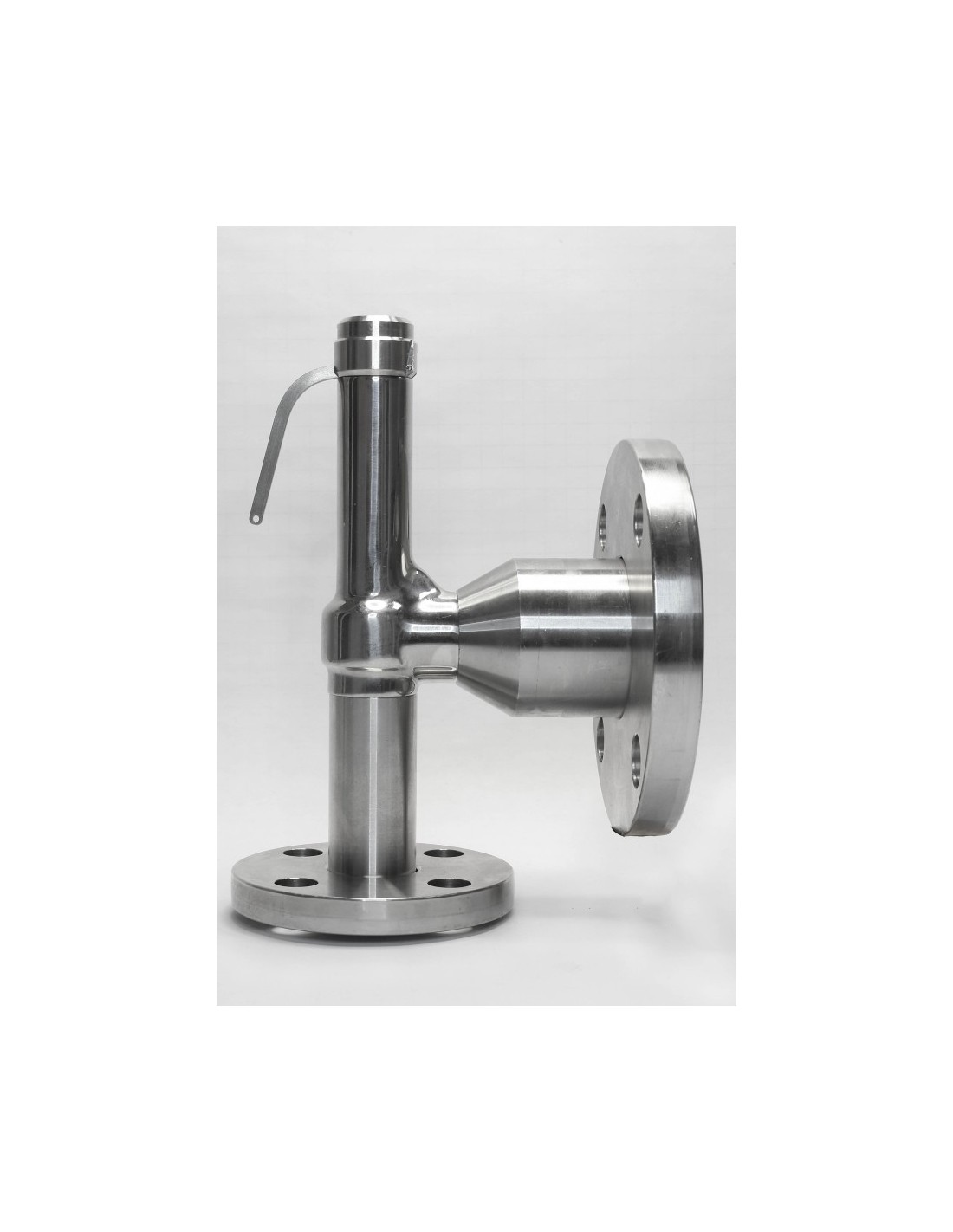

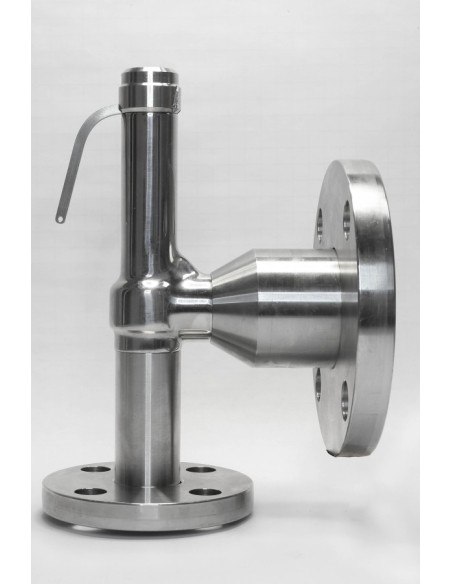

	/	Con leva	Con leva
	/	With lever	With lever
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Sedi di Tenuta Seal System	/	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	/	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	/	VITON -20 / +200 °C	VITON -20 / +200 °C
	/	SILICONE -60 / +200 °C	SILICONE -60 / +200 °C
	/	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	/	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	Metal -196 / +250 °C	Metal -196 / +450 °C
Connessione Entrata Inlet Connection	/	1" ANSI150	1" ANSI150
	/	1" ANSI300	1" ANSI300
	/	1" ANSI600	1" ANSI600
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Connessione Uscita Outlet Connection	/	2" ANSI150	2" ANSI150
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
A richiesta possono essere eseguiti collaudi dai più prestigiosi enti quali: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd On request tests can be made by the most prestigious societies, such as: INAIL (area ISPELS), TÜV, RINA, Bureau Veritas, ABS and Lloyd Register.
*Note:* *(1) No Modello Con leva / No Model With lever*
