Ασφαλιστικά API526 Nuova τύπος G10-API

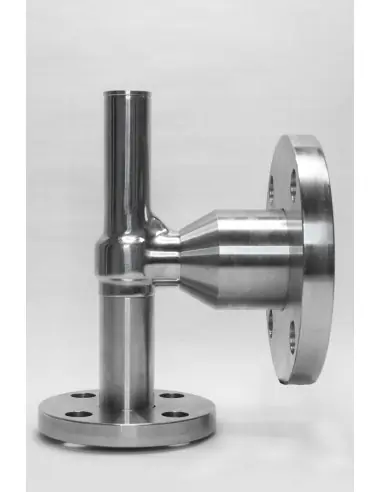

Nuova G10-API βαλβίδα ασφαλείας API 526

Η Nuova G10-API είναι φλαντζωτή βαλβίδα ασφαλείας ελατηρίου με διάταξη κατά API 526 rating για μικρές παροχές εκτόνωσης. Η οπή είναι 10 mm, με επιφάνεια 78,50 mm² και αντιστοίχιση API code 1D2 / orifice D. Χρησιμοποιείται σε δοχεία πίεσης, μικρούς συλλέκτες, ατμό, αέρα, ουδέτερα αέρια και υγρά διεργασίας, εφόσον επιβεβαιωθεί η παροχή εκτόνωσης.

Τεχνικά δεδομένα

Είσοδος: 1" ANSI 150 / 300 / 600
Έξοδος: 2" ANSI 150
Μέγιστη πίεση ρύθμισης: 40 bar κατά ASME, 30 bar κατά CE
Setting range: 0,3–30 bar για CE / UKCA / EAC / ATEX, 1–40 bar για ASME XIII / CRN / SELO-TSG
Reduced flow coefficient: 0,85 για CE, 0,629 για ASME / CRN / SELO
Υλικά: ορείχαλκος, μικτή κατασκευή ορείχαλκου–ανοξείδωτου ή ανοξείδωτο
Μήκη σύνδεσης: L in 105 mm, L out 114 mm

Θερμοκρασία και στεγανοποίηση

Διατίθενται έδρες NBR, EPDM, Viton, silicone, PTFE, Kalrez ή μεταλλική έδρα. Τα όρια κυμαίνονται από -196°C για PTFE / μεταλλική έδρα έως +450°C σε μεταλλική έδρα ανοξείδωτης κατασκευής. Η επιλογή στεγανοποίησης πρέπει να γίνεται βάσει θερμοκρασίας, μέσου, απαίτησης στεγανότητας και πιθανής παρουσίας σωματιδίων.

Σημεία επιλογής

Για σωστή διαστασιολόγηση απαιτούνται πίεση ρύθμισης, παροχή εκτόνωσης, μέσο, θερμοκρασία, αντίθλιψη, κλάση φλάντζας και απαιτούμενη πιστοποίηση. Για API 526 εφαρμογές προτείνεται πιστοποίηση ASME VIII Div. 1, ενώ μπορεί να εξεταστεί και πιστοποίηση PED 2014/68/EU με φλάντζες collar σε είσοδο και έξοδο.

Συντήρηση

Η γραμμή εκτόνωσης πρέπει να αποστραγγίζεται και να μην φορτίζει μηχανικά το σώμα. Διαρροή μετά από άνοιγμα συνήθως σχετίζεται με ρύπους, συμπυκνώματα ή λειτουργία πολύ κοντά στην πίεση ρύθμισης.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Φλαντζωτή

Υλικό Κατασκευής (Επιλογές)

Ανοξείδωτο

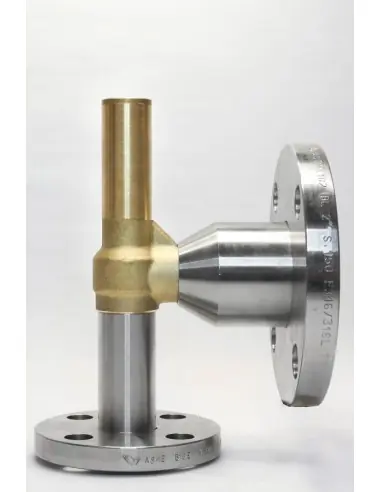

Mixed Brass-Stainless steel

Ονομαστική Πίεση (Επιλογές)

PN 40

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Εγχειρίδιο

Περιγραφή

Tipo : Type :	G10-API	do: 10mm (Orifice D)	Area: 78,50mm²
Omologazione Homologation	PN	Coefficiente efflusso ridotto Reduced flow coefficient	Campo di taratura Setting range
CE - UKCA	40	0,85	0,3 - 30,0 bar
EAC	40	0,85	0,3 - 30,0 bar
ATEX Ex h II 2 Gb - UKEX	40	0,85	0,3 - 30,0 bar
ATEX Ex h II 2 Db - UKEX (1)	40	0,85	0,3 - 30,0 bar
ASME XIII - CRN (Canada)	40	0,629	1,0 - 40,0 bar
SELO - TSG	40	0,629	1,0 - 40,0 bar
CONFIGURAZIONE - CONFIGURATION
Materiale Material	Ottone *Brass*	Mista Ottone-Acciaio inox *Mixed Brass-Stainless steel*	Acciaio inox *Stainless steel*

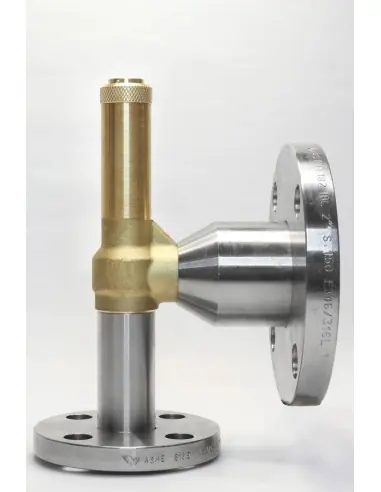

Modelli Model	/	Con ghiera	Con ghiera
	/	With ring nut	With ring nut
	/	Senza Ghiera	Senza Ghiera
	/	Without ring nut	Without ring nut

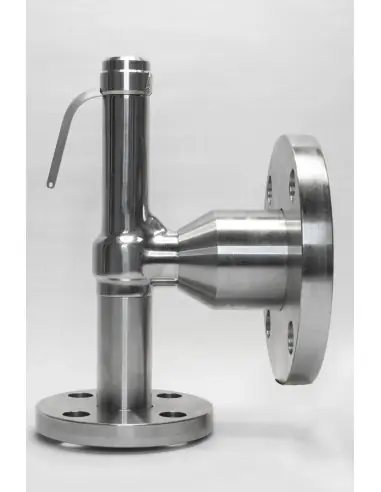

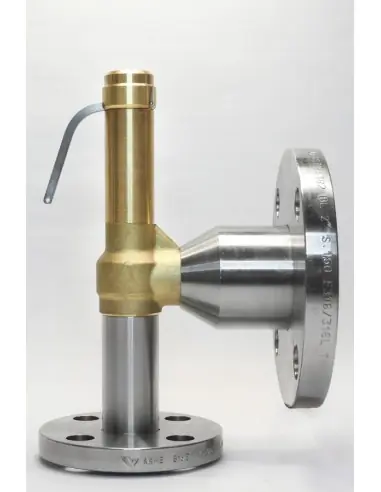

	/	Con leva	Con leva
	/	With lever	With lever
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Sedi di Tenuta Seal System	/	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	/	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	/	VITON -20 / +200 °C	VITON -20 / +200 °C
	/	SILICONE -60 / +200 °C	SILICONE -60 / +200 °C
	/	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	/	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	Metal -196 / +250 °C	Metal -196 / +450 °C
Connessione Entrata Inlet Connection	/	1" ANSI150	1" ANSI150
	/	1" ANSI300	1" ANSI300
	/	1" ANSI600	1" ANSI600
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Connessione Uscita Outlet Connection	/	2" ANSI150	2" ANSI150
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
A richiesta possono essere eseguiti collaudi dai più prestigiosi enti quali: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd On request tests can be made by the most prestigious societies, such as: INAIL (area ISPELS), TÜV, RINA, Bureau Veritas, ABS and Lloyd Register.
*Note:* *(1) No Modello Con leva / No Model With lever*
