Ασφαλιστικά API526 Nuova τύπος G20-API

Nuova G20-API βαλβίδα ασφαλείας API 526

Η Nuova G20-API είναι φλαντζωτή βαλβίδα ασφαλείας ελατηρίου με rating API 526, για προστασία εξοπλισμού από υπερπίεση σε γραμμές ατμού, αέρα, ουδέτερων αερίων και υγρών διεργασίας. Η οπή εκτόνωσης είναι 20 mm, με επιφάνεια 314 mm² και αντιστοίχιση API code 1½G3 / orifice G.

Τεχνικά δεδομένα

PN: 60
Set pressure CE / UKCA / EAC / ATEX: 0,3–60 bar
Set pressure ASME XIII / CRN / SELO-TSG: 1,0–60 bar
Reduced flow coefficient: 0,83 για CE / UKCA / EAC / ATEX
Reduced flow coefficient ASME / CRN / SELO: 0,629
Είσοδος: 1½" ANSI 150
Έξοδος: 3" ANSI 150
Μήκη σύνδεσης: L in 124 mm, L out 121 mm

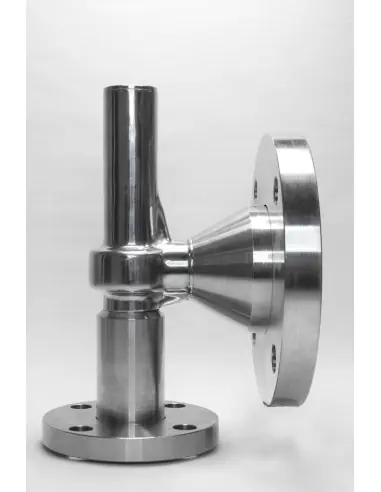

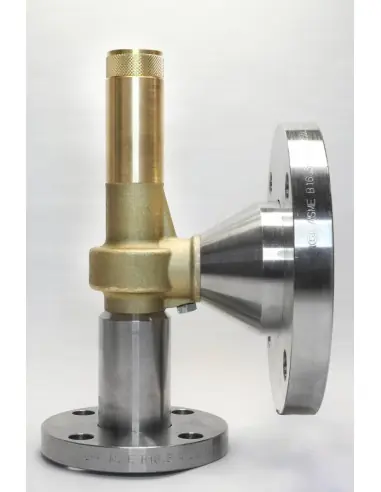

Υλικά: μικτή κατασκευή με φλάντζες AISI 316L ή ανοξείδωτη κατασκευή με φλάντζες AISI 316L

Στεγανοποίηση και θερμοκρασία

Διατίθενται έδρες NBR, EPDM, Viton, silicone, PTFE, Kalrez ή μεταλλική έδρα. Τα θερμοκρασιακά όρια εξαρτώνται από το υλικό στεγανοποίησης: NBR έως +100°C, EPDM έως +150°C, Viton / silicone έως +200°C, PTFE έως +250°C, Kalrez έως +275°C και μεταλλική έδρα έως +450°C στην ανοξείδωτη εκτέλεση.

Εφαρμογές

Η G20-API χρησιμοποιείται σε συλλέκτες ατμού, δοχεία πίεσης, αεροφυλάκια, θερμικά skids, γραμμές process gas και βιομηχανικές μονάδες όπου η διαστασιολόγηση ζητείται με API orifice και φλάντζες ANSI. Για API 526 εφαρμογές προτιμάται τεκμηρίωση ASME VIII Div. 1, ενώ μπορεί να δοθεί πιστοποίηση PED 2014/68/EU με φλάντζες collar σε είσοδο και έξοδο, εφόσον γίνει αποδεκτό από τον πελάτη.

Σημεία επιλογής

Για επιλογή απαιτούνται πίεση ρύθμισης, παροχή εκτόνωσης, μέσο, θερμοκρασία, αντίθλιψη, υλικό σώματος, τύπος έδρας και απαιτούμενη πιστοποίηση. Η γραμμή εκτόνωσης πρέπει να αποστραγγίζεται και να μην μεταφέρει φορτία στο σώμα της βαλβίδας.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Φλαντζωτή

Υλικό Κατασκευής (Επιλογές)

Ανοξείδωτο
Mixed Brass-Stainless steel

Ονομαστική Πίεση (Επιλογές)

PN 60

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Εγχειρίδιο

Περιγραφή

Tipo : Type :	G20-API	do: 20 mm (Orifice G)	Area: 314,00mm²
Omologazione Homologation	PN	Coefficiente efflusso ridotto Reduced flow coefficient	Campo di taratura Setting range
CE - UKCA	60	0,83	0,3 - 60,0 bar
EAC	60	0,83	0,3 - 60,0 bar
ATEX Ex h II 2 Gb - UKEX	60	0,83	0,3 - 60,0 bar
ATEX Ex h II 2 Db - UKEX (1)	60	0,83	0,3 - 60,0 bar
ASME XIII - CRN (Canada)	60	0,629	1,0 - 60,0 bar
SELO - TSG	60	0,629	1,0 - 60,0 bar
CONFIGURAZIONE - CONFIGURATION
Materiale Material	Ottone *Brass*	Mista Ottone-Acciaio inox *Mixed Brass-Stainless steel*	Acciaio inox *Stainless steel*
Modelli Model	/	Con ghiera	Con ghiera
	/	With ring nut	With ring nut
	/	Senza Ghiera	Senza Ghiera
	/	Without ring nut	Without ring nut
	/	Con leva	Con leva
	/	With lever	With lever
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Sedi di Tenuta Seal System	/	N.B.R. (Std) -10 / + 100 °C	N.B.R. (Std) -10 / + 100 °C
	/	E.P.D.M. -50 / + 150 °C	E.P.D.M. -50 / + 150 °C
	/	VITON -20 / +200 °C	VITON -20 / +200 °C
	/	SILICONE -60 / +200 °C	SILICONE -60 / +200 °C
	/	PTFE -196 / +250 °C	PTFE -196 / +250 °C
	/	KALREZ -20 / +250 °C	KALREZ -20 / +275 °C
	/	Metal -196 / +250 °C	Metal -196 / +450 °C
Connessione Entrata Inlet Connection	/	1"1/2 ANSI150	1"1/2 ANSI150
	/	1"1/2 ANSI300	1"1/2 ANSI300
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
Connessione Uscita Outlet Connection	/	3" ANSI150	3" ANSI150
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
	/	/	/
A richiesta possono essere eseguiti collaudi dai più prestigiosi enti quali: INAIL (area ISPESL), TÜV, RINA, Bureau Veritas, ABS e Lloyd On request tests can be made by the most prestigious societies, such as: INAIL (area ISPELS), TÜV, RINA, Bureau Veritas, ABS and Lloyd Register.
*Note:* *(1) No Modello Con leva / No Model With lever*
