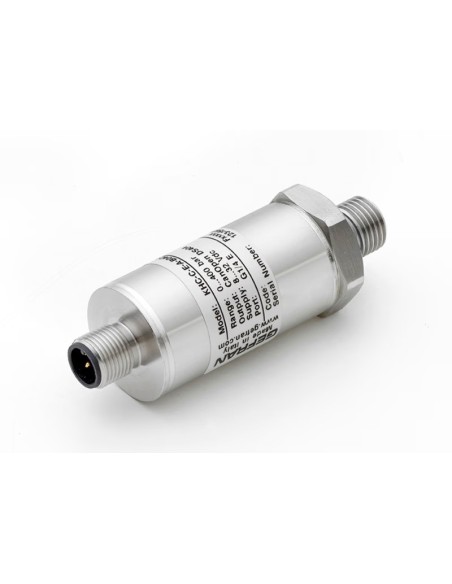

Μεταδότης Πίεσης Gefran τύπος KHC

Μεταδότης Πίεσης Gefran KH

Ο Gefran KH είναι βιομηχανικός μεταδότης πίεσης για υδραυλικά, mobile hydraulics και μηχανές με κραδασμούς, κρουστικές πιέσεις και θερμικές μεταβολές. Το αισθητήριο στοιχείο βασίζεται σε thick film τεχνολογία επάνω σε ανοξείδωτη μεμβράνη μέτρησης, με βρεχόμενα μέρη από ανοξείδωτο χάλυβα συμβατό με AISI 430F και 17-4 PH.

Τεχνικά χαρακτηριστικά

• Περιοχές μέτρησης: 4…1000 bar
• Ακρίβεια σε θερμοκρασία αναφοράς: < ±0,5% FS
• Έξοδοι: 4…20 mA δύο αγωγών, 0…10 Vdc τριών αγωγών, 0,5…4,5 V ratiometric
• Χρόνος απόκρισης 10…90% FS: < 1 ms
• Θερμοκρασία διεργασίας: -40…+125 °C
• Θερμοκρασία περιβάλλοντος: -40…+105 °C
• Προστασία: IP65 / IP67 σε έκδοση M12 με κατάλληλο θηλυκό σύνδεσμο

Εφαρμογές

Χρησιμοποιείται σε υδραυλικές πρέσες, power packs, αντλητικά συγκροτήματα, γεωργικά και κατασκευαστικά μηχανήματα, test benches και συστήματα όπου απαιτείται συνεχής αναλογική ένδειξη πίεσης προς PLC, safety controller ή μονάδα καταγραφής.

Επιλογή έκδοσης

Η έξοδος 4…20 mA προτιμάται σε μεγαλύτερα μήκη καλωδίου και βιομηχανικό περιβάλλον με ηλεκτρικό θόρυβο. Η έξοδος τάσης χρησιμοποιείται σε κοντινές διασυνδέσεις με αναλογικές εισόδους PLC. Η ratiometric έξοδος 0,5…4,5 V είναι κατάλληλη για mobile εφαρμογές με τροφοδοσία 5 V.

Εγκατάσταση και συντήρηση

Το αισθητήριο πρέπει να γειώνεται μέσω του σώματος της μηχανής και να συνδέεται με θωρακισμένο καλώδιο. Η θωράκιση συνήθως γειώνεται στην πλευρά PLC και μένει ελεύθερη στην πλευρά μηχανής, σύμφωνα με το εγχειρίδιο εγκατάστασης. Δεν υπάρχουν ενεργοποιητές ή ρυθμιστικά μέρη στο όργανο· η συντήρηση περιορίζεται σε έλεγχο στεγανότητας σύνδεσης, καλωδίωσης, μηχανικής καταπόνησης και απόκλισης σήματος.

Πρότυπα και πιστοποιήσεις

Η σειρά KH διατίθεται με SIL 2 για λειτουργίες επιτήρησης υπερπίεσης σύμφωνα με IEC/EN 62061. Η σελίδα προϊόντος αναφέρει επίσης rail approval κατά EN 50155.

FAQ

Σε ποια ρευστά μπορεί να χρησιμοποιηθεί;
Σε υγρά και αέρια συμβατά με ανοξείδωτα AISI 430F και 17-4 PH.

Πότε επιλέγεται 4…20 mA;
Όταν η καλωδίωση είναι μεγαλύτερη ή το περιβάλλον έχει ηλεκτρομαγνητικές παρεμβολές.

Είναι κατάλληλος για safety εφαρμογές;
Ναι, όταν ενσωματώνεται σωστά σε SRP/CS για ανίχνευση υπερπίεσης και τηρούνται οι περιορισμοί του manual.
