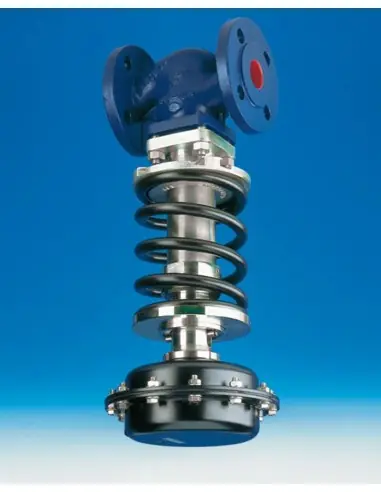

Μειωτής Πίεσης Αμέσου Δράσεως με Ανάδραση ARI τύπος PREDU

Χαρακτηριστικά της Βαλβίδας Ρύθμισης Πίεσης ARI-PREDU®:

• Λειτουργία: Είναι μια αναλογική ρυθμιστική βαλβίδα με άμεση λειτουργία, που ρυθμίζει την υψηλή είσοδο πίεσης σε μικρότερη πίεση εξόδου.
• Σχεδίαση:
  • Συμπαγής σχεδίαση με διαφραγματικό ενεργοποιητή DMA για ακριβή έλεγχο.
  • Κατασκευασμένη χωρίς στήλες για εύκολη ρύθμιση.
  • Περιλαμβάνει φυσούνα από ανοξείδωτο χάλυβα για εξισορρόπηση πίεσης και σφράγιση του αξόνου.
  • Διατίθεται με διάφορους μεγέθους ενεργοποιητές και ελατήρια για ευελιξία.

Βασικές Προδιαγραφές:

• Ονομαστική Διάμετρος: Διατίθεται από DN15 έως DN150.
• Εύρος Πίεσης:
  • Το εύρος πίεσης εξόδου κυμαίνεται από 0.2 bar έως 16 bar.
  • Η βαλβίδα μπορεί να αντέξει PN16, PN25 και PN40.
• Ικανότητα Ροής (Kvs): Οι τιμές Kvs κυμαίνονται από 0.1 έως 280 m³/h ανάλογα με το μέγεθος της βαλβίδας.
• Κλάση Διαρροής: Κλάση Ι σύμφωνα με DIN EN 1349 ή DIN EN 60534-4 (≤ 0.05% της τιμής Kvs).
• Διαστάσεις Face-to-Face: Οι διαστάσεις αυτές διαφέρουν ανάλογα με το μέγεθος και αναφέρονται στο έγγραφο για κάθε μοντέλο από DN15 έως DN150.

Πληροφορίες Ενεργοποιητή:

• Ενεργοποιητής Πνευματικός DMA:
  • DMA 400: Μέγιστη πίεση 1.6 bar.
  • DMA 250: Μέγιστη πίεση 2.5 bar.
  • DMA 160: Μέγιστη πίεση 6 bar.
  • DMA 80: Μέγιστη πίεση 10 bar.
  • DMA 40: Μέγιστη πίεση 20 bar.
• Υλικό Διαφράγματος: EPDM για θερμοκρασίες από -40°C έως +130°C, NBR για -40°C έως +100°C.

Εφαρμογές:

• Χρησιμοποιείται σε συστήματα ρύθμισης ατμού, νερού και άλλων ουδέτερων υγρών, όπως βιομηχανικές εφαρμογές και HVAC.
• Σε συστήματα ατμού ή νερού με θερμοκρασίες υψηλότερες από τη μέγιστη επιτρεπόμενη θερμοκρασία του διαφράγματος, πρέπει να τοποθετηθεί συνοδευτικό δοχείο νερού στη γραμμή ελέγχου.

Επιλογή και Μέγεθος:

• Διατίθεται το πρόγραμμα myValve για υπολογισμό μεγέθους και επιλογής βαλβίδας με βάση τα δεδομένα της διαδικασίας. Το σωστό μέγεθος και τύπος της βαλβίδας συνιστάται από την ενσωματωμένη βάση δεδομένων.
• Μέγεθος Βαλβίδας Παράκαμψης: Είναι σημαντικό η βαλβίδα παράκαμψης να έχει μεγαλύτερη ικανότητα από τη βαλβίδα ρύθμισης πίεσης εάν λειτουργούν παράλληλα.

Υλικά:

• Υλικά Σώματος: Διαφέρει ανάλογα με το μοντέλο, όπως EN-JL1040, EN-JS1049, 1.0619+N ανοξείδωτος χάλυβας.
• Δακτύλιος Έδρας: Κατασκευασμένος από X20Cr13+QT, 1.4021+QT ανοξείδωτο χάλυβα για ενισχυμένη ανθεκτικότητα.
