Βαλβίδα αντεπιστροφής εμβόλου γωνιακή Valvosider κατά DIN

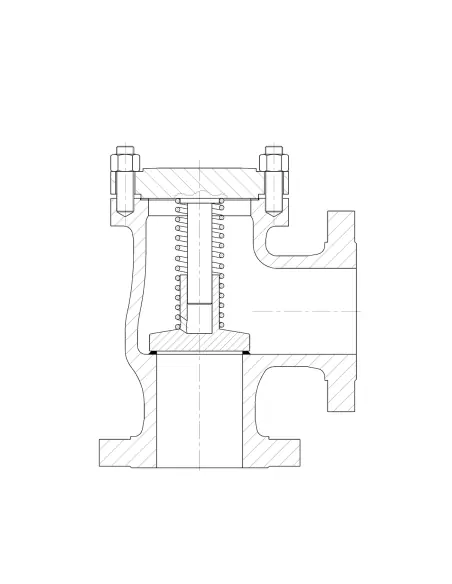

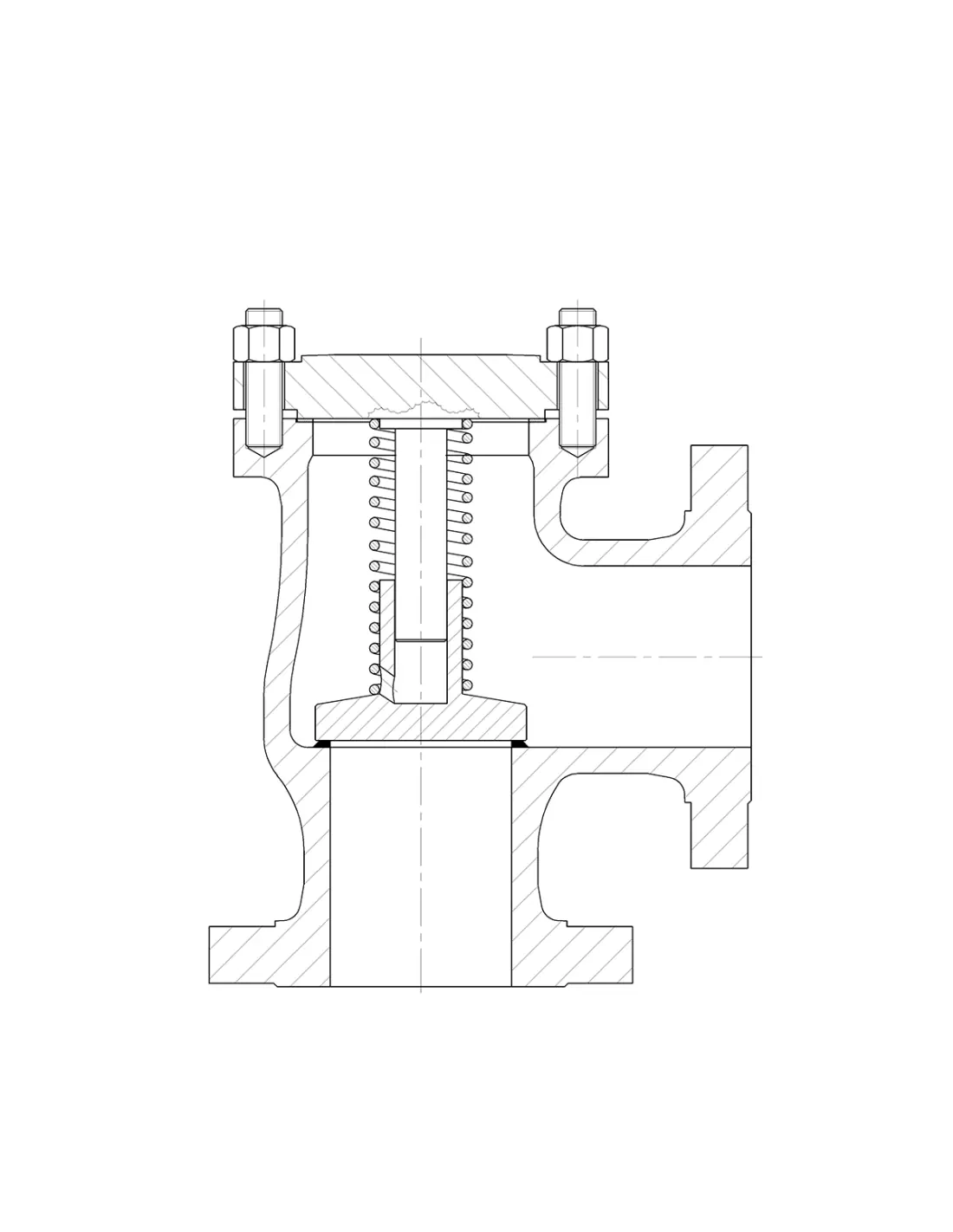

Valvosider DIN 90° – γωνιακή βαλβίδα αντεπιστροφής εμβόλου

Η Valvosider DIN 90° είναι γωνιακή βαλβίδα αντεπιστροφής εμβόλου για εγκατάσταση σε γραμμές όπου απαιτείται αλλαγή διεύθυνσης ροής και ταυτόχρονη αποτροπή ανάστροφης ροής. Η λειτουργία γίνεται από τη διαφορική πίεση του μέσου και το ελατήριο επαναφοράς, χωρίς ενεργοποιητή ή εξωτερικό σήμα ελέγχου.

Εκδόσεις και pressure rating

• PN16: DN15–DN600, τύπος 1411.
• PN25/40: DN15–DN600, τύπος 1441.
• PN63: DN15–DN600, τύπος 1560AR.
• PN100: DN15–DN300, τύπος 1570AR.

Κατασκευή και υλικά

Η βασική κατασκευή είναι full opening, με bolted cover, λειασμένο δίσκο/έδρα και αντικαταστάσιμη έδρα. Διατίθενται σώματα σε 1.0619 για ανθρακούχο χάλυβα και 1.4408 για ανοξείδωτη κατασκευή. Οι επιφάνειες έδρας είναι X20Cr13 ή X5CrNiMo17-12-2, με δυνατότητα επένδυσης Stellite, Monel, Hastelloy ή άλλων υλικών όταν υπάρχει διάβρωση ή φθορά από το μέσο.

Συνδέσεις και στεγάνωση

Η τυπική σύνδεση είναι φλαντζωτή κατά EN 1092. Προαιρετικά προβλέπονται BW ends, RTJ flanges και ANSI connections. Το παρέμβυσμα είναι ανοξείδωτο ενισχυμένο γραφίτη, με επιλογή PTFE ή άλλων υλικών. Για αυστηρότερη στεγανότητα στην έδρα διατίθεται δίσκος με PTFE ή ελαστομερές.

Πρότυπα

Σχεδιασμός κατά EN 12516, face-to-face κατά EN 558 / EN 1298L, φλάντζες και rating κατά EN 1092, σήμανση κατά EN 19, δοκιμή κατά EN 12267 και πιστοποιητικά EN 10204 3.1 / 3.2. Η σειρά αναφέρεται με συμμόρφωση CE / PED.

Εφαρμογές

Χρήση σε ατμό, συμπυκνώματα, νερό διεργασίας, θερμικά ρευστά, πετρελαιοειδή και συμβατά αέρια, με επιλογή υλικού βάσει θερμοκρασίας, πίεσης και χημικής συμβατότητας. Η γωνιακή διάταξη μειώνει την ανάγκη ξεχωριστού εξαρτήματος αλλαγής διεύθυνσης σε συμπαγείς σωληνώσεις.

FAQ

Πότε επιλέγεται γωνιακή έκδοση; Όταν η σωλήνωση αλλάζει διεύθυνση 90° στο ίδιο σημείο όπου απαιτείται αντεπιστροφή.
Έχει ενεργοποιητή; Όχι, είναι αυτόματη βαλβίδα από τη ροή και το ελατήριο.
