Βάνα βελόνης 4G Ghidini τύπος 678001 - ISO 228 F

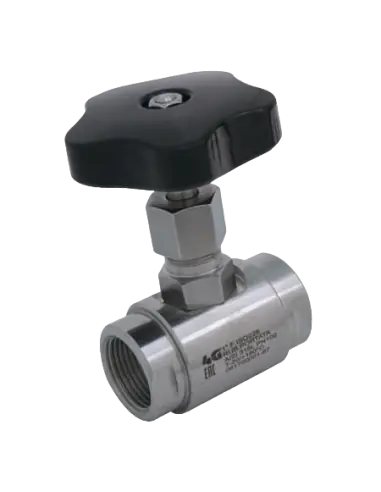

Βάνα βελόνης / rate valve 4G Ghidini 678001 – ISO 228 F

Η 678001 είναι χειροκίνητη rate valve με θηλυκά σπειρώματα ISO 228 female/female, για τοπική ρύθμιση μικρής παροχής σε καθαρές γραμμές υγρών ή αερίων. Το σώμα είναι AISI 316L / 1.4404, με γυαλισμένη εξωτερική επιφάνεια και χειροτροχό. Διατίθεται σε 1/2”, 3/4”, 1”, 1 1/4” και 1 1/2”.

Τεχνικά χαρακτηριστικά

• Σύνδεση: ISO 228 F/F
• Ονομαστική πίεση: PN 100 σε όλα τα διαθέσιμα μεγέθη
• Θερμοκρασία λειτουργίας: -20°C έως +160°C
• Υλικό σώματος, βελόνας, κοχλία και stopper nut: AISI 316L
• Στεγανοποίηση: O-ring FKM, PTFE και PTFE με υαλοενίσχυση
• Χειροτροχός, ροδέλα, παξιμάδι: AISI 304L

Λειτουργική χρήση

Η rate valve χρησιμοποιείται όταν απαιτείται χειροκίνητη μεταβολή παροχής με μικρό άνοιγμα και όχι απλή απομόνωση τύπου on/off. Η ρύθμιση επηρεάζεται από τη διαφορική πίεση, το ιξώδες, τη θερμοκρασία και τις απώλειες της γραμμής· επομένως δεν πρέπει να θεωρείται μετρητική διάταξη παροχής.

Τυπικές εφαρμογές

• bypass μικρής παροχής
• γραμμές οργάνων και βοηθητικών κυκλωμάτων
• δειγματοληψία καθαρών υγρών
• trimming παροχής σε skid διεργασίας
• καθαρό νερό, αέρας, άζωτο ή χημικά συμβατά με 316L/FKM/PTFE

Δεν είναι κατάλληλη ως πρώτη επιλογή για ιλύες, αιωρούμενα στερεά ή παχύρρευστα προϊόντα, επειδή η διαδρομή ροής είναι περιορισμένη και ευαίσθητη σε απόφραξη.

Πρότυπα και επιλογές

Κατόπιν αιτήματος αναφέρεται αντιστατική διάταξη ATEX II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135°C Db και συμμόρφωση M.O.C.A. CE 1935/2004 για εφαρμογές επαφής με τρόφιμα.

FAQ

Πότε επιλέγεται η 678001 αντί απλής needle valve;
Όταν η εφαρμογή απαιτεί πιο συστηματική χειροκίνητη ρύθμιση παροχής σε γραμμή ISO 228 και PN 100.

Τι πρέπει να ελεγχθεί πριν την επιλογή;
Μέγεθος σπειρώματος, πίεση, θερμοκρασία, συμβατότητα μέσου και πιθανότητα φραγής από στερεά.
