Δείκτης Στάθμης Υγρών (Υαλοστάσιο) με διάφανο γυαλί (Transparent) Fival τύπος TJF

Fival TJF – συγκολλητός δείκτης στάθμης Transparent

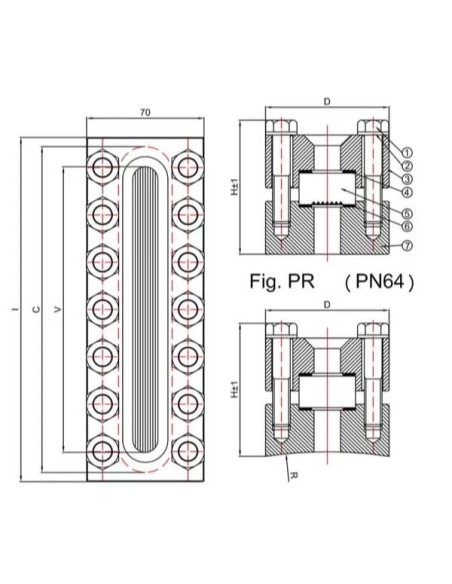

Ο Fival TJF είναι δείκτης στάθμης τύπου transparent για συγκόλληση απευθείας σε τοίχωμα δοχείου ή λέβητα. Χρησιμοποιείται όταν δεν απαιτείται εξωτερική στήλη στάθμης με κρουνούς, αλλά τοπική οπτική ένδειξη πάνω στο ίδιο το κέλυφος του εξοπλισμού. Το τεχνικό σχέδιο τον αναφέρει ως Transparent welded level gauge PN64, Fig. PP / PR.

Κατασκευή

Η ένδειξη γίνεται μέσω βοριοπυριτικού γυαλιού type B, πλάτους 34 mm. Το σχέδιο δείχνει δύο διαμορφώσεις, με διαστάσεις D = 80 mm και ύψη H = 75 mm ή H = 117 mm. Αναφέρονται επίσης εκδόσεις γυαλιού με ονομαστική ένδειξη PN100 και PN120, ενώ η κατασκευή του δείκτη χαρακτηρίζεται ως PN64.

Υλικά

• κοχλίες: B7
• περικόχλια / δακτύλιοι: 2H ή επιψευδαργυρωμένος χάλυβας, ανά διαμόρφωση
• κάλυμμα: ανθρακούχος χάλυβας ή ανοξείδωτος χάλυβας
• άνω παρέμβυσμα: asbestos-free
• κάτω παρέμβυσμα: graphite
• γυαλί: βοριοπυριτικό
• σώμα στάθμης: ανθρακούχος ή ανοξείδωτος χάλυβας

Στοιχεία επιλογής

Για παραγγελία πρέπει να καθορίζονται:

• θέση τοποθέτησης και ορατό μήκος
• ακτινωτά συγκολλητά μέρη, όπου απαιτούνται
• πίεση και θερμοκρασία λειτουργίας
• διερχόμενο ρευστό
• υλικό σώματος και καλύμματος
• απαίτηση για ανοξείδωτη κοχλίωση

Εφαρμογές

Ο TJF εφαρμόζεται σε δοχεία πίεσης, λέβητες, δεξαμενές συμπυκνωμάτων και βοηθητικά κυκλώματα όπου η ένδειξη στάθμης πρέπει να ενσωματώνεται στο κέλυφος. Η transparent διάταξη επιτρέπει έλεγχο στάθμης και ταυτόχρονη οπτική παρατήρηση ρευστού, αφρισμού ή ακαθαρσιών.

Συντήρηση

Ο έλεγχος αφορά τη στεγανότητα παρεμβυσμάτων, την κατάσταση του γυαλιού, τη ροπή κοχλίωσης και την επιθεώρηση της συγκόλλησης στο τοίχωμα. Σε θερμικά φορτία ή κυκλική λειτουργία απαιτείται περιοδικός έλεγχος για χαλάρωση κοχλιών και ίχνη διαρροής.
