Δείκτης Στάθμης Υγρών (Υαλοστάσιο) με ραβδωτό γυαλί (Reflex) Fival τύπος RJF

Fival RJF – συγκολλητός δείκτης στάθμης Reflex

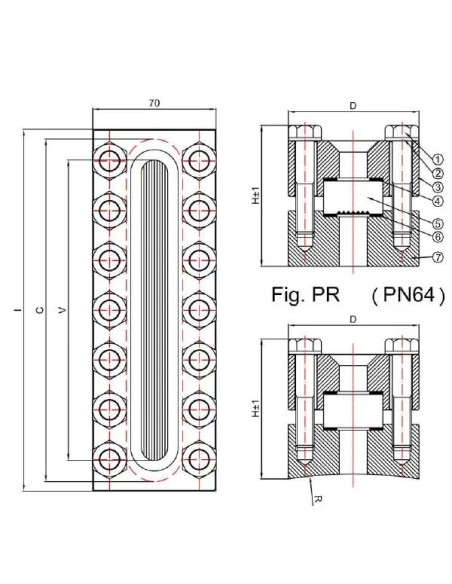

Ο Fival RJF είναι συγκολλητός δείκτης στάθμης με ραβδωτό γυαλί Reflex, για άμεση τοπική ένδειξη στάθμης πάνω σε τοίχωμα δοχείου, λέβητα ή δεξαμενής. Δεν χρησιμοποιεί εξωτερική στήλη με κρουνούς, αλλά ενσωματώνεται μηχανικά στο κέλυφος του εξοπλισμού. Το σχέδιο τον αναφέρει ως REFLEX welded level gauge PN64, Fig. PP / PR.

Αρχή ένδειξης

Το γυαλί Reflex διαφοροποιεί οπτικά την υγρή από την αέρια φάση μέσω διάθλασης στις πρισματικές αυλακώσεις. Η λύση αυτή χρησιμοποιείται όταν ζητείται απλή οπτική ένδειξη στάθμης χωρίς ηλεκτρική τροφοδοσία ή transmitter.

Κατασκευή

• Τύπος: RJF
• Κατασκευή: συγκολλητή, για τοποθέτηση σε τοίχωμα
• Κλάση σώματος: PN64
• Γυαλί: βοριοπυριτικό Reflex
• Διαμόρφωση: Fig. PP / Fig. PR
• Διαστάσεις αναφοράς: D = 80 mm, H = 75 mm ή H = 117 mm
• Γυαλί τύπου B, πλάτους 34 mm, με αναφορά PN100 ή PN120 ανά εκτέλεση
• Ακτινωτά συγκολλητά μέρη διαθέσιμα κατόπιν απαίτησης

Υλικά

Το σχέδιο αναφέρει κοχλίες B7, περικόχλια/δακτυλίους 2H ή γαλβανισμένο χάλυβα, κάλυμμα από ανθρακούχο χάλυβα, άνω παρέμβυσμα asbestos-free, κάτω παρέμβυσμα graphite, γυαλί βοριοπυριτικό και σώμα από ανθρακούχο ή ανοξείδωτο χάλυβα ανά διαμόρφωση. Κάλυμμα και κοχλίωση σε ανοξείδωτη εκτέλεση προβλέπονται κατόπιν ζήτησης.

Διαφορά RJF από TJF

Ο RJF χρησιμοποιεί γυαλί Reflex και προορίζεται κυρίως για καθαρή ένδειξη στάθμης. Ο TJF είναι transparent τύπος και επιλέγεται όταν απαιτείται οπτική παρατήρηση του ίδιου του ρευστού, όπως χρώμα, αφρισμός ή ακαθαρσίες.

Στοιχεία επιλογής

Για παραγγελία απαιτούνται θέση εγκατάστασης, ορατό μήκος, πίεση, θερμοκρασία, διερχόμενο ρευστό και υλικά διαβρεχόμενων μερών. Η συγκόλληση πρέπει να ελέγχεται ως μέρος του εξοπλισμού πίεσης και να συμβαδίζει με τη μελέτη του δοχείου.

Συντήρηση

Ο έλεγχος περιλαμβάνει κατάσταση γυαλιού, διαρροές παρεμβυσμάτων, ροπή κοχλίωσης, διάβρωση καλύμματος και επιθεώρηση συγκόλλησης μετά από θερμικούς κύκλους ή στάσεις λειτουργίας.
