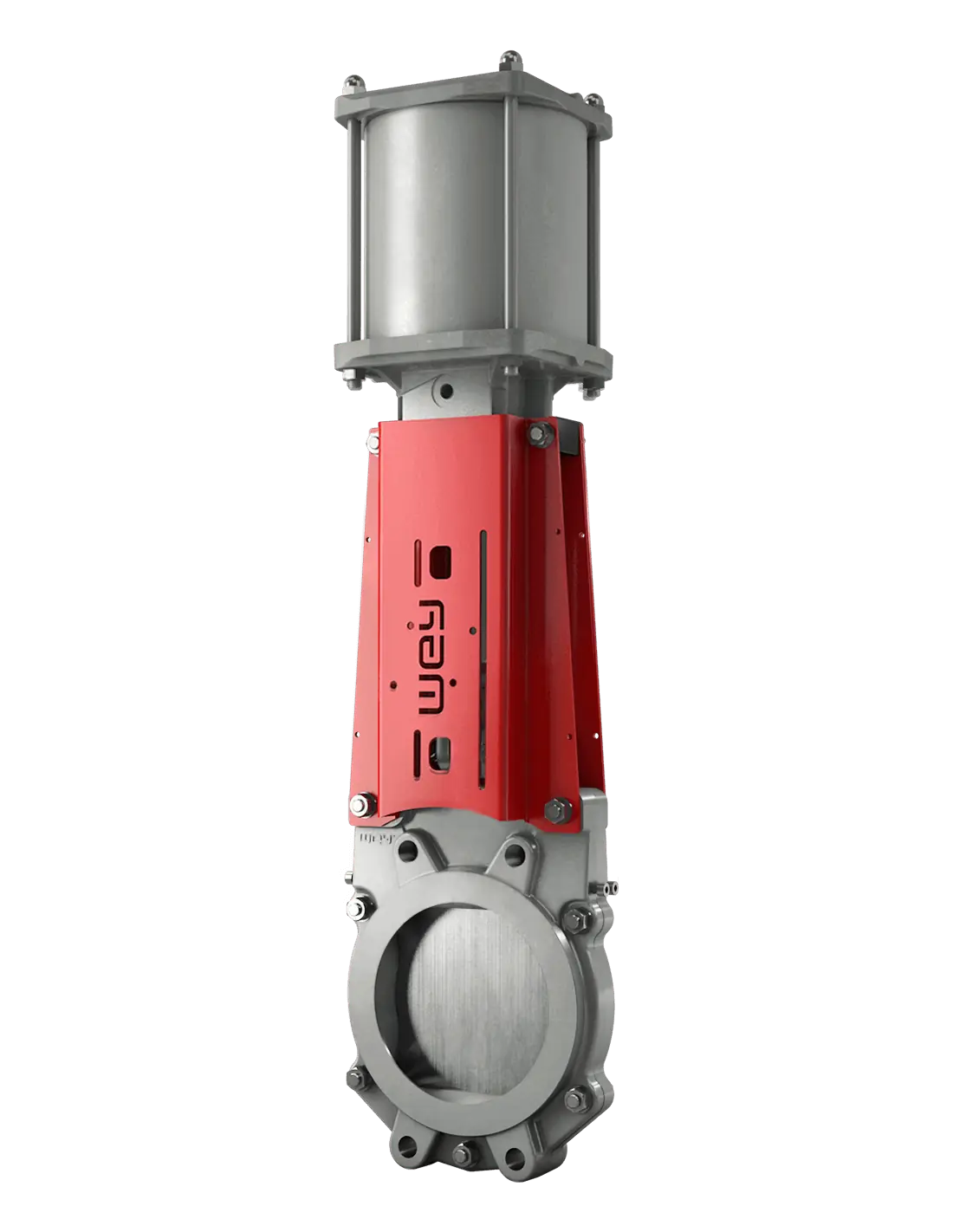

Μαχαιρωτή βαλβίδα Wey Valves τύπος VS

Μαχαιρωτή βαλβίδα WEY VS – Semi-Lug ανοξείδωτη

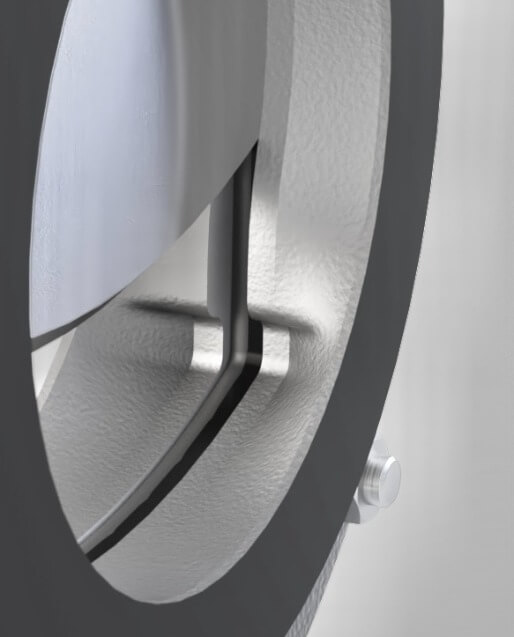

Η σειρά VS είναι δικατευθυντική βαλβίδα απομόνωσης τύπου semi-lug για διαβρωτικά υγρά, ιλύ, πολτούς, ιξώδη προϊόντα και μέσα με αιωρούμενα στερεά. Η γεωμετρία της πλάκας απομακρύνει συσσωρευμένο υλικό από τους οδηγούς κατά το άνοιγμα, ενώ η πλάκα υποστηρίζεται μηχανικά στην κλειστή θέση.

Τεχνικά στοιχεία

• Ονομαστικά μεγέθη σειράς: DN50–DN900
• Συνδέσεις: ASME/ANSI Class 150
• Μήκος εγκατάστασης: MSS-SP81 / TAPPI
• Πίεση απομόνωσης: 150 psi για 2″–8″, 90 psi για 10″–12″ και 60 psi για 14″–24″
• Σώμα: χυτός ανοξείδωτος χάλυβας 316
• Πλάκα: ανοξείδωτος χάλυβας 316 με σκληρή επιχρωμίωση
• Έδρα: Aflas
• Στέλεχος ή ράβδος εμβόλου: ανοξείδωτος χάλυβας 430F.

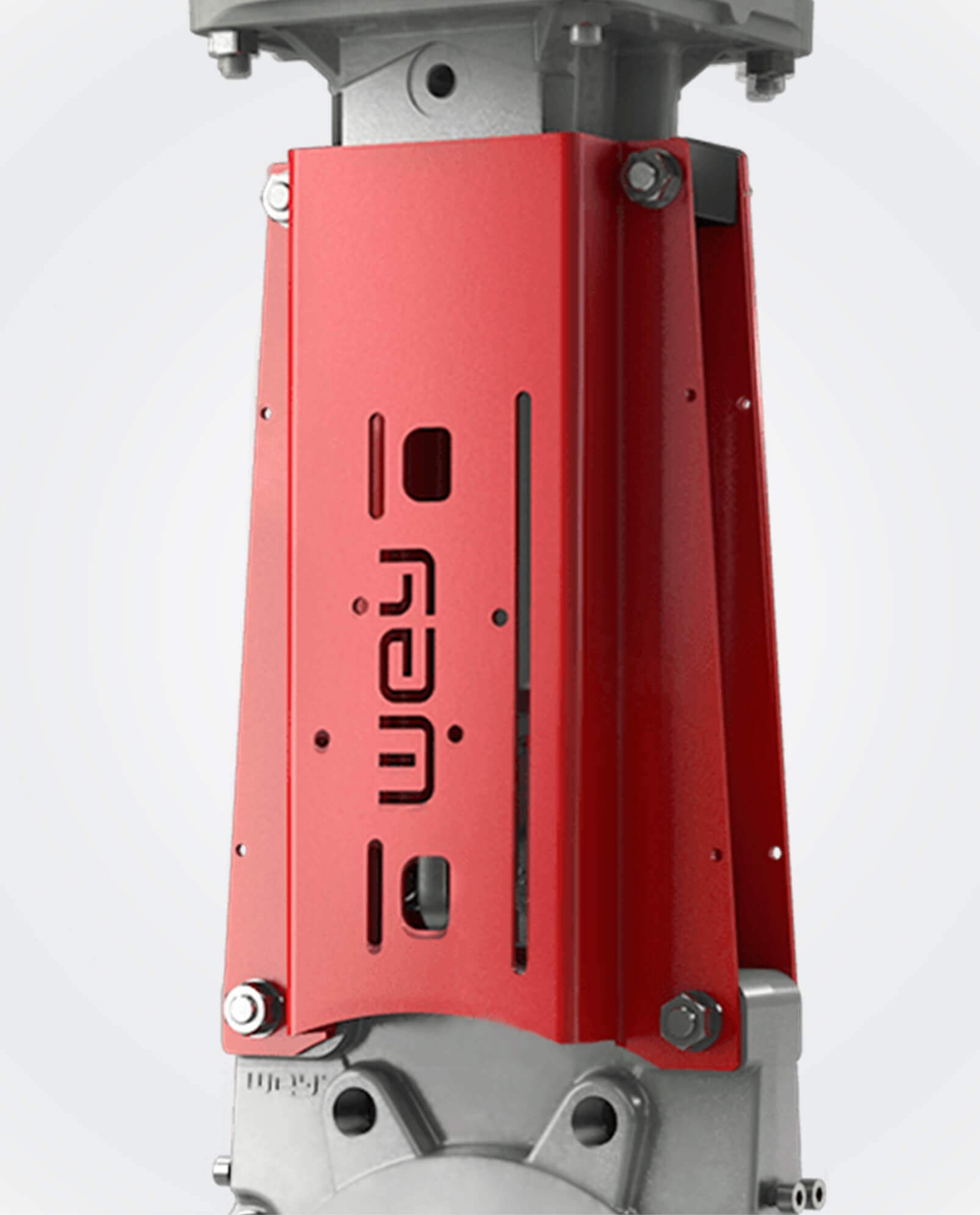

Η εγκάρσια στεγανοποίηση περιορίζει τη διαρροή προς την ατμόσφαιρα και μπορεί να επανασυσφιχθεί μέσω πλευρικών κοχλιών χωρίς αφαίρεση της βαλβίδας. Η πρόσβαση στον μηχανισμό διευκολύνεται από το αφαιρούμενο μεταλλικό πλαίσιο.

Παραλλαγές ενεργοποίησης

• Χειροτροχός, 2″–16″
• Κωνικός μειωτήρας, 6″–24″
• Πνευματικός ή υδραυλικός κύλινδρος
• Ηλεκτρικός ενεργοποιητής
• Μοχλός ταχείας λειτουργίας, ανά διαμόρφωση.

Εφαρμογές

Χημικά απόβλητα, άσφαλτος και πίσσα, χαρτοπολτός, λευκαντικά, ιλύς, βιοαέριο, θαλασσινό νερό, σιρόπια, χυμοί και κοκκώδη προϊόντα.

FAQ

Μπορεί να εγκατασταθεί ως τερματική βαλβίδα;
Ναι, με έλεγχο της διάταξης φλάντζας και περιορισμό πίεσης σύμφωνα με τις απαιτήσεις end-of-line εγκατάστασης.

Διατίθεται για λειτουργίες ασφαλείας;
Η σειρά VS είναι πιστοποιημένη ως SIL 3 Capable κατά IEC 61508 για λειτουργία open-to-close χαμηλής ζήτησης.
