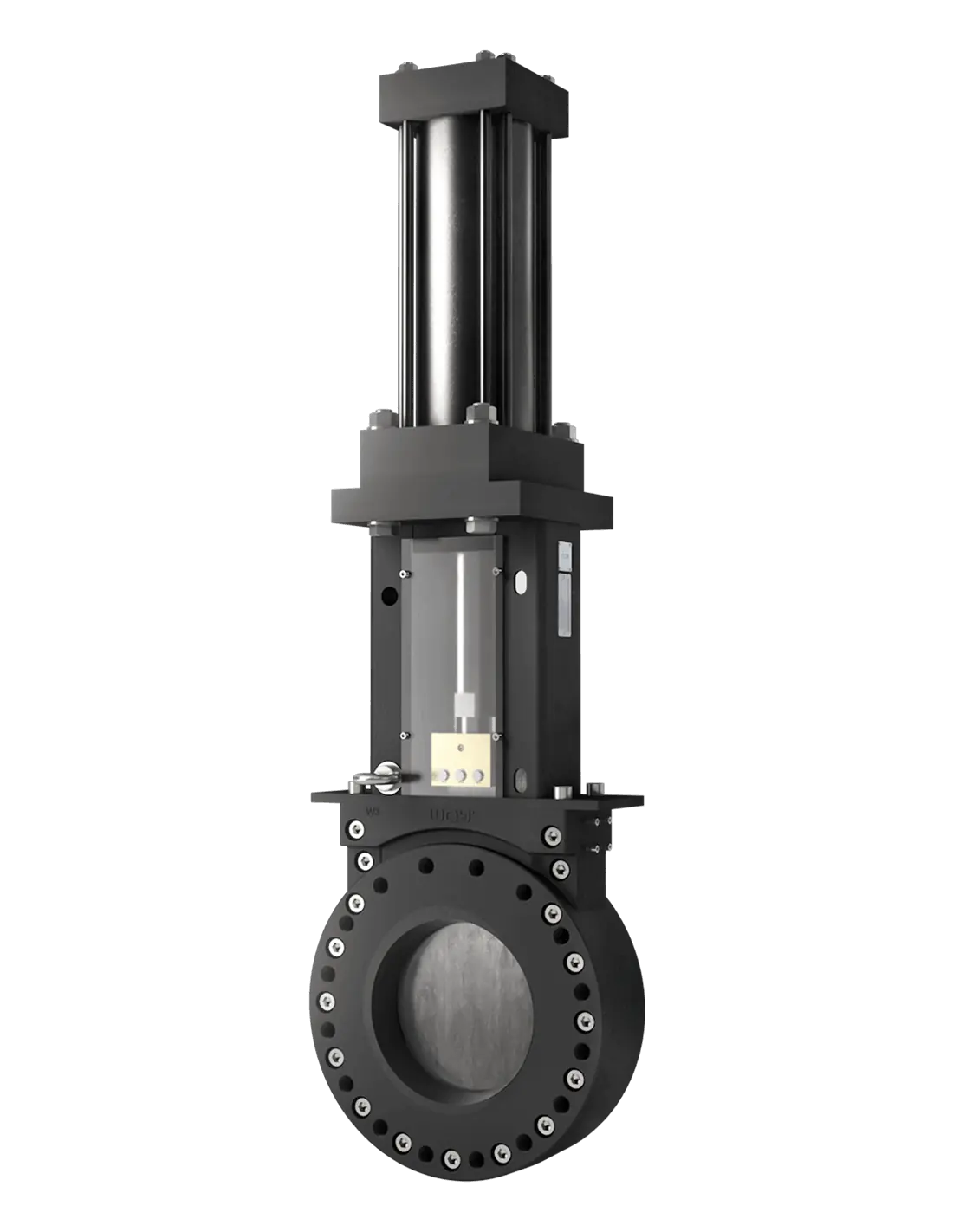

Μαχαιρωτή βαλβίδα Wey Valves τύπος W

Μαχαιρωτή βαλβίδα WEY W – Full Flange βαρέος τύπου

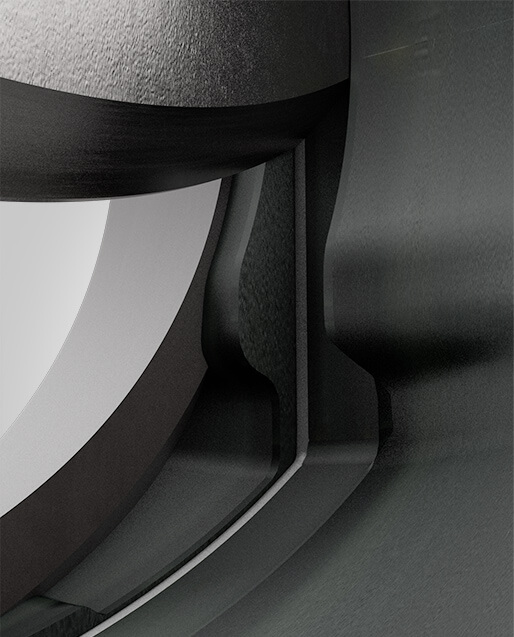

Η σειρά W είναι δικατευθυντική βαλβίδα απομόνωσης πλήρους φλάντζας για υψηλές διαφορικές πιέσεις και αποξεστικά ή διαβρωτικά μέσα. Η πλάκα καθοδηγείται σε όλη τη διαδρομή και υποστηρίζεται μηχανικά στην κλειστή θέση. Η αυτοκαθαριζόμενη γεωμετρία του σώματος απομακρύνει στερεά από τους οδηγούς προς τη διατομή ροής.

Τεχνικά στοιχεία

• Ονομαστικά μεγέθη: DN50–DN1400
• Πίεση λειτουργίας: έως 50 bar, ανά έκδοση και DN

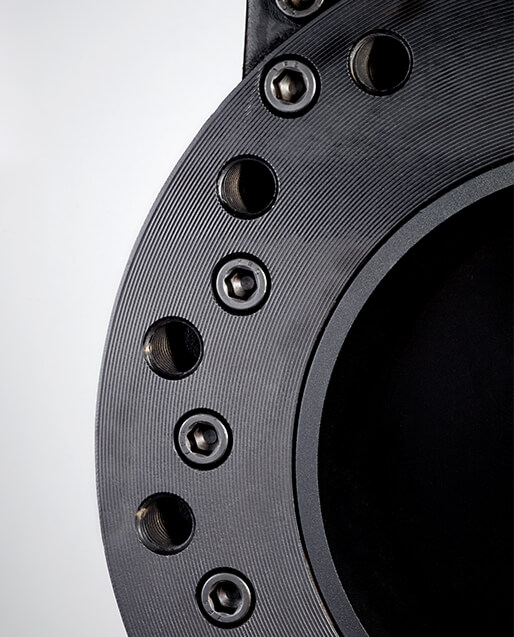

• Συνδέσεις: ASME/ANSI Class 150 ή Class 300
• Μήκος εγκατάστασης: MSS-SP135 Class 150/300, short ή long
• Σώμα: Ni-Resist, ductile Ni-Resist, ανθρακούχος ή ανοξείδωτος χάλυβας
• Πλάκα: ανοξείδωτος χάλυβας 17-4 PH, θερμικά κατεργασμένος
• Στεγανοποίηση: GFLT ή Aflas, ανά υλικό σώματος και μέσο.

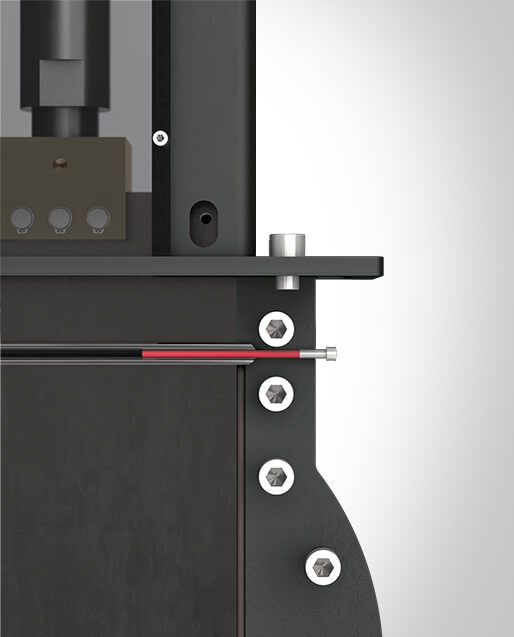

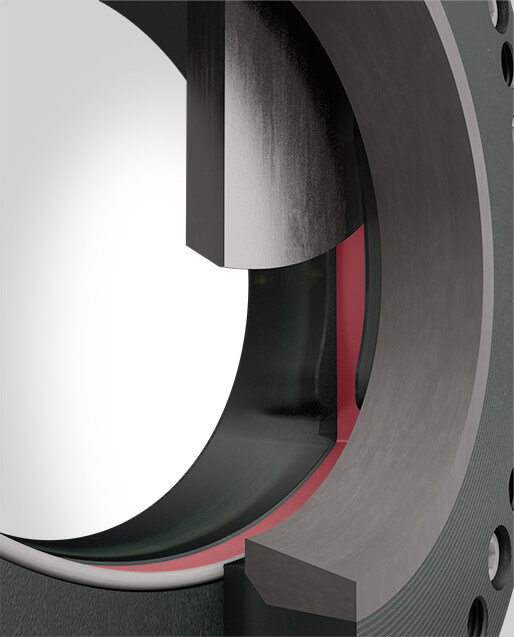

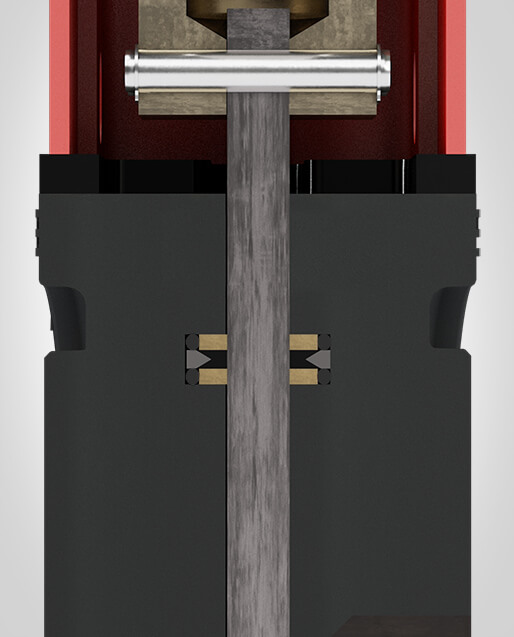

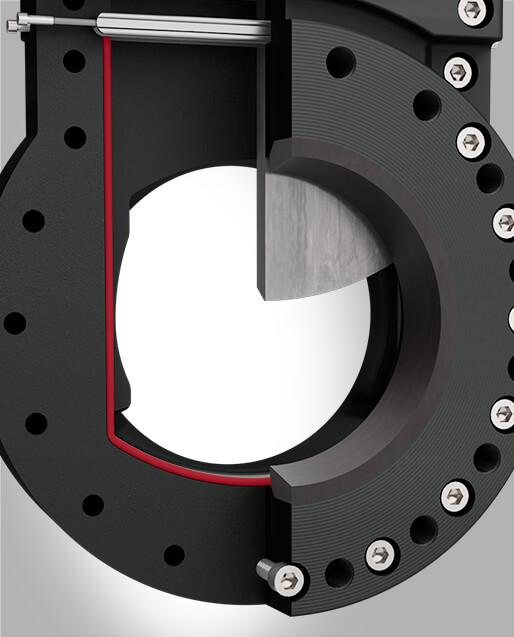

Η μηχανικά συγκρατούμενη ελαστική έδρα περιορίζει τον κίνδυνο εξόλκευσης από την αύλακα. Η εγκάρσια στεγανοποίηση διαθέτει ξύστρες και μπορεί να επαναπληρωθεί μέσω πλευρικών κοχλιών ενώ η βαλβίδα παραμένει σε λειτουργία και υπό πίεση.

Παραλλαγές ενεργοποίησης

• Χειροτροχός
• Κωνικός μειωτήρας
• Πνευματικός κύλινδρος
• Υδραυλικός κύλινδρος
• Ηλεκτρικός ενεργοποιητής.

Εφαρμογές

Μεταλλευτικοί πολτοί, tailings, νερό πυροσυσσωμάτωσης, ορυκτά διεργασίας και πετρελαιοφόρος άμμος. Για έντονη αποξεστικότητα διατίθενται αντικαταστάσιμοι δακτύλιοι Ni-Hard, εργαλειοχάλυβα ή κεραμικού και επενδύσεις καρβιδίου ή πολυουρεθάνης.

FAQ

Ποια είναι η διαφορά μεταξύ W0–W3;
Οι W0/W1 χρησιμοποιούν διάτρηση Class 150, ενώ οι W2/W3 Class 300. Η τελική πίεση απομόνωσης εξαρτάται από DN, ενεργοποιητή και μήκος εγκατάστασης.

Πώς επιλέγεται η κατασκευή;
Απαιτούνται στοιχεία πίεσης, θερμοκρασίας, περιεκτικότητας και μεγέθους στερεών, διαβρωτικότητας, συχνότητας κύκλων και απαιτούμενης θέσης ασφαλείας.
