Η σειρά VN είναι δικατευθυντική βαλβίδα απομόνωσης τύπου semi-lug για υγρά, ιλύ, πολτούς, ινώδη και ιξώδη μέσα. Η πλάκα οδηγείται μηχανικά σε όλη τη διαδρομή και υποστηρίζεται στην κλειστή θέση. Η γεωμετρία του σώματος απομακρύνει επικαθίσεις από τους οδηγούς προς τη διατομή ροής.

Τεχνικά στοιχεία

  • Ονομαστικά μεγέθη σειράς: DN50–DN1400
  • Πίεση λειτουργίας: έως 10 bar, ανά DN και ενεργοποιητή
  • Τυπικές εκδόσεις DN50–200: 10 bar
  • DN250–300: 6 bar
  • DN350–400: 4 bar
  • Συνδέσεις: PN10/PN16, BS10-D/E και AS2129-D/E
  • Μήκος εγκατάστασης: EN 558 / ISO 5752, σειρά 20
  • Δοκιμή στεγανότητας: EN 12266-1, Leakage Rate A
  • Σώμα: EN-GJL-250 ή ανοξείδωτος χάλυβας 1.4408
  • Πλάκα: 1.4301 ή σκληρά επιχρωμιωμένο 1.4404
  • Τυπική στεγανοποίηση έδρας: NBR.

Η εγκάρσια στεγανοποίηση περιορίζει τη διαρροή προς την ατμόσφαιρα και μπορεί να επανασυσφιχθεί μέσω πλευρικών κοχλιών υπό πίεση. Για μέσα με μακριές ίνες διατίθεται πρόσθετος μηχανισμός κοπής Weyotine, ώστε να περιορίζονται εμπλοκές κατά το κλείσιμο.

Παραλλαγές ενεργοποίησης

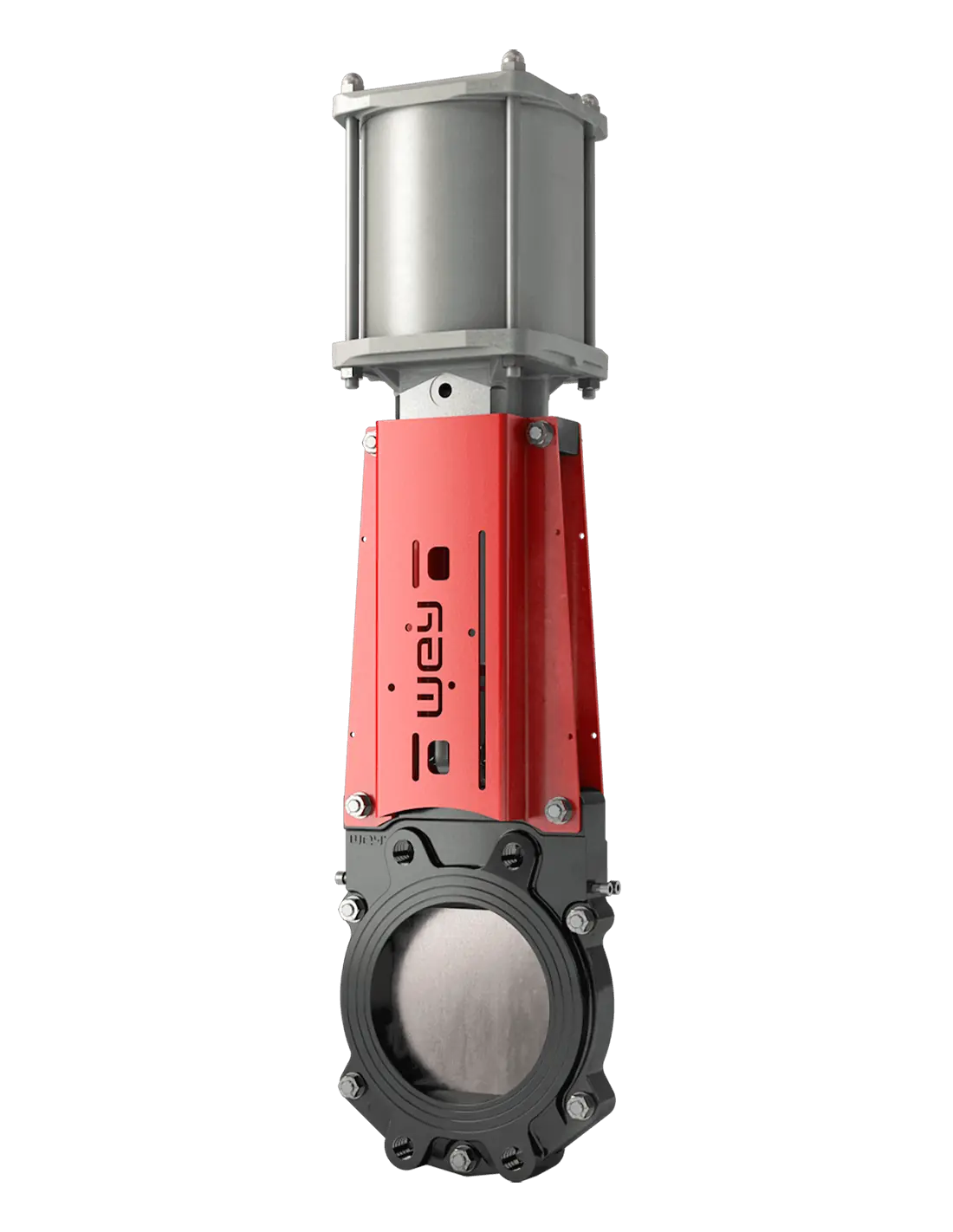

  • VNA: χειροτροχός ή κωνικός μειωτήρας
  • VNB: χειρομοχλός, έως 1 bar
  • VNC: πνευματικός ή υδραυλικός κύλινδρος, τροφοδοσία 6–8 bar
  • VNE: ηλεκτρικός ενεργοποιητής.

Εφαρμογές

Λύματα και ιλύς, βιοαέριο, χαρτοπολτός, μεταλλευτικοί πολτοί, χημικά απόβλητα, πίσσα, θαλασσινό νερό και τρόφιμα με αιωρούμενα στερεά.

FAQ

Μπορεί να χρησιμοποιηθεί για ρύθμιση παροχής;
Η βασική έκδοση προορίζεται για on/off λειτουργία. Η VNC-R διαθέτει πλάκα V-Port 60°, πνευματικό positioner και μέγιστη διαφορική πίεση 2,5 bar στην περιοχή ρύθμισης.

Επιτρέπεται τερματική εγκατάσταση;
Ναι, με χαλύβδινα ενισχυμένο ελαστικό παρέμβυσμα και επιβεβαίωση της επιτρεπόμενης πίεσης για το συγκεκριμένο DN.

Τυποποίηση (Επιλογές)
  • DIN
Υλικό Κατασκευής (Επιλογές)
  • EN-GJL-250
  • 1.4301
  • 1.4404
  • 1.4408
Ονομαστική Πίεση (Επιλογές)
  • PN 10
Έδρα (Επιλογές)
  • NBR

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

The VN series combines all the properties of a knife gate valve in an inexpensive semi-lug flange design, in order to meet the most common market requirements. With this series, we guarantee the greatest possible functional and operational safety, in an easy-to-maintain, optimized design. We guarantee a 100 % bidirectional bubble-tight shut off over the entire pressure range. For many applications this results in a balanced cost-benefit ratio in terms of investment and maintenance.

Characteristics

  • Nominal sizes: 50 – 1400 mm
  • Material: Stainless steel, Cast iron, Special material
  • Pressure rating: 0 – 10 bar
  • Flange drilling: PN10, BS10-D, BS10-E, AS2129-D, AS2129-E
  • Face to face dimension: EN 558 series 20

Details

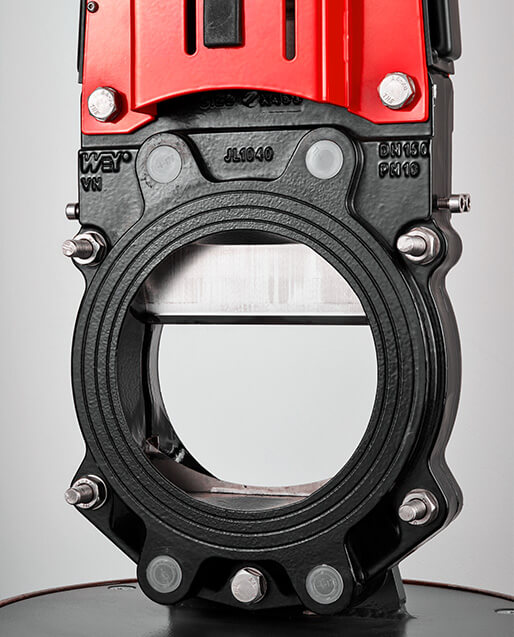

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

With its optimized gate geometry, accumulated media is pushed out of the gate guide and flushed out into the bore by the increased flow.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

A unique transverse seal, consisting of a transverse seal profile and packing compound, makes the body bubble-tight towards the atmosphere.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The transverse seal can be repacked at any time and under full pressure using the lateral packing screws.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

A mechanically retained round cord seal creates a bubble-tight shut off on the gate edge.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The gate is mechanically guided over the full stroke.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

In the closed end position, the gate is also mechanically supported.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The add-on Weyotine cutter-pack can be used to cut long-fiber media, preventing jamming and blockages.

Application Areas

Biogas plants

e.g. Food waste, Household waste, Wood chips, Manure, Substrates, Other renewable resources ...

Chemical and petrochemical industries

e.g. Viscous pastes, Granulates, Chemically contaminated waste water, Bitumen/tar ...

Food and beverage

e.g. Syrups, juices and beverages, Cereal, vegetable, mash, etc., Processed fruits, Cheese powder, Cocoa beans ...

Waste water treatment plants

e.g. Waste water, Raw water, Sludge, Digested sludge, Floating sludge ...

Mining

e.g. Coal dust, Mining slurry, Sinter water, Tailings, Acids and phosphates ...

Infrastructure

e.g. Waste water, Rainwater, Industrial water, Mixed water ...

Pulp and paper industry

e.g. Pulp Stock (Low to high density), Liquor (black, white, green), Chemical solutions, bleaching agents, Recycling tissue ...

Water treatment

e.g. Seawater, Saltwater ...

Material Of Construction

PartCast IronStainless Steel
BodyEN-GJL-2501.4408
Gate1.43011.4404*
SealNBRNBR
TopworkCarbon steelCarbon steel
Stem / Piston rod1.41041.4104

Other materials upon request  *hard chromed

Corrosion Protection

BodyEKB powder coat
TopworkEKB powder coat
