Μαχαιρωτή βαλβίδα Wey Valves τύπος VM – Full Lug, DN50–DN600
Μαχαιρωτή βαλβίδα Wey Valves τύπος VM – Full Lug, DN50–DN600

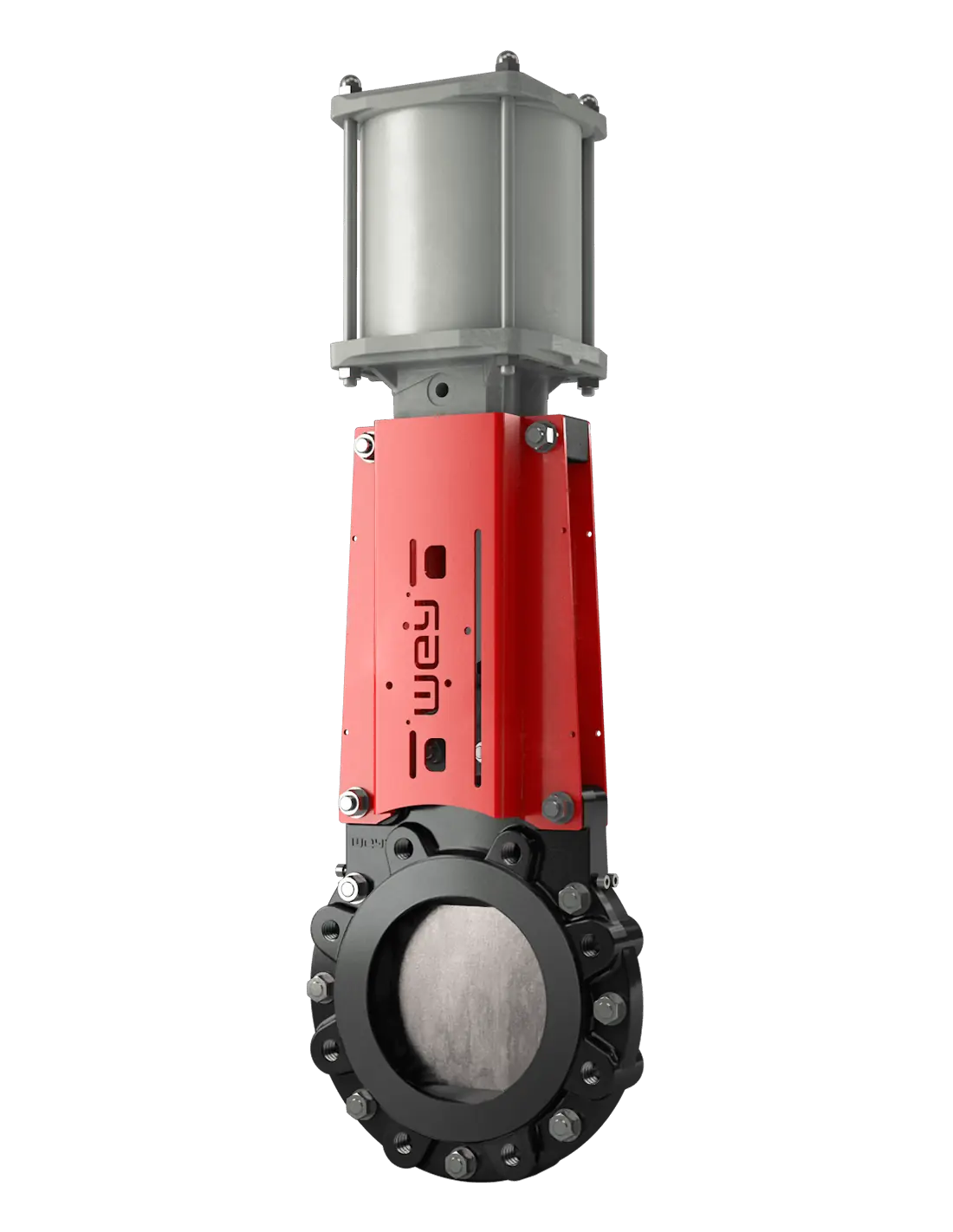

Μαχαιρωτή βαλβίδα Wey Valves τύπος VM

Μαχαιρωτή βαλβίδα WEY VM – Full Lug

Η σειρά VM είναι δικατευθυντική βαλβίδα απομόνωσης πλήρους ωτίωσης για υγρά, ιλύ, πολτούς, σκόνες και μέσα με αιωρούμενα στερεά. Η πλάκα καθοδηγείται σε όλη τη διαδρομή και υποστηρίζεται μηχανικά στην κλειστή θέση. Η γεωμετρία του σώματος απομακρύνει επικαθίσεις από τους οδηγούς προς τη διατομή ροής.

Τεχνικά στοιχεία

  • Ονομαστικά μεγέθη: DN50–DN600
  • Πίεση λειτουργίας: 0–10 bar
  • Συνδέσεις: ASME/ANSI Class 150
  • Μήκος εγκατάστασης: MSS-SP81 / TAPPI
  • Σώμα: ελατός χυτοσίδηρος EN-GJS-400-15
  • Πλάκα: ανοξείδωτος χάλυβας 304· προαιρετικά 316L
  • Τυπική έδρα: NBR/BUNA-N
  • Στέλεχος ή ράβδος εμβόλου: ανοξείδωτος χάλυβας 430F
  • Κατασκευή κατάλληλη για τερματική εγκατάσταση, εντός των επιτρεπόμενων ορίων πίεσης.

Η μηχανικά συγκρατούμενη κυκλική έδρα στεγανοποιεί την ακμή της πλάκας. Η εγκάρσια στεγανοποίηση περιορίζει τη διαρροή προς την ατμόσφαιρα και μπορεί να επαναρυθμιστεί μέσω πλευρικών κοχλιών υπό πίεση. Απαιτείται ελεύθερη πρόσβαση στην πλευρά συντήρησης και ομοιόμορφη σύσφιγξη, ώστε να αποφεύγεται αυξημένη τριβή της πλάκας.

Παραλλαγές ενεργοποίησης

  • Χειροτροχός
  • Κωνικός μειωτήρας
  • Πνευματικός ή υδραυλικός κύλινδρος
  • Ηλεκτρικός ενεργοποιητής.

Εφαρμογές

Λύματα και ιλύς, χαρτοπολτός, υποστρώματα βιοαερίου, μεταλλευτικοί πολτοί, tailings, τέφρα, ασβέστης, τσιμέντο, πίσσα και κοκκώδη υλικά.

FAQ

Διατίθεται για λειτουργίες ασφαλείας;
Η σειρά VM είναι SIL 3 Capable κατά IEC 61508 για λειτουργία open-to-close χαμηλής ζήτησης. Η τελική αξιολόγηση αφορά ολόκληρο το σύστημα βαλβίδας, ενεργοποιητή και οργάνων.

Τυποποίηση (Επιλογές)
  • ANSI
Υλικό Κατασκευής (Επιλογές)
  • ASTM A479 Type 304
  • Σφαιροειδής Χυτοσίδηρος
Ονομαστική Πίεση (Επιλογές)
  • 150 lbs
Έδρα (Επιλογές)
  • BUNA-N

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

The VM knife gate valve is manufactured according to high quality standards, combining a robust design with proven technical features not found in conventional knife gate valves. Thanks to the original, integrated Wey design, it guarantees the best-possible performance and, of course, absolute zero leakage in demanding applications.

Characteristics

  • Nominal sizes: 50 – 600 mm
  • Material: Ductile iron
  • Pressure rating: 0 – 10 bar
  • Flange drilling: ANSI Class 150
  • Face to face dimension: MSS-SP81

Details

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

A mechanically retained round cord seal creates a bubble-tight shut off on the gate edge.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

A unique transverse seal, consisting of a transverse seal profile and packing compound, makes the body bubble-tight towards the atmosphere.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The transverse seal can be repacked at any time and under full pressure using the lateral packing screws.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The gate is mechanically guided over the full stroke.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

In the closed end position, the gate is also mechanically supported.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

With its optimized gate geometry, accumulated media is pushed out of the gate guide and flushed out into the bore by the increased flow.

Application Areas

Biogas plants

e.g. Food waste, Household waste, Wood chips, Manure, Substrates, Other renewable resources ...

Chemical and petrochemical industries

e.g. Viscous pastes, Granulates, Chemically contaminated waste water, Bitumen/tar ...

Coal fired power stations

e.g. Coal dust, Coal slurry, Lime powder, Flue ash ...

Waste water treatment plants

e.g. Waste water, Raw water, Sludge, Digested sludge, Floating sludge ...

Cement industry

e.g. Cement, Lime powder ...

Mining

e.g. Coal dust, Mining slurry, Sinter water, Tailings, Acids and phosphates ...

Infrastructure

e.g. Waste water, Rainwater, Industrial water, Mixed water ...

Pulp and paper industry

e.g. Pulp Stock (Low to high density), Liquor (black, white, green), Chemical solutions, bleaching agents, Recycling tissue ...

Water treatment

e.g. Seawater, Saltwater ...

Material Of Construction

PartDuctile iron
BodyDuctile iron
Gate304 Stainless steel
SealBUNA-N
TopworkKohlenstoffstahl
Stem / Piston rod430F

Other materials upon request

Corrosion Protection

BodyEKB Pulverbeschichtung
TopworkEKB Pulverbeschichtung
ScrewsStainless steel

Πιστοποιήσεις

SIL 3 Certificate
