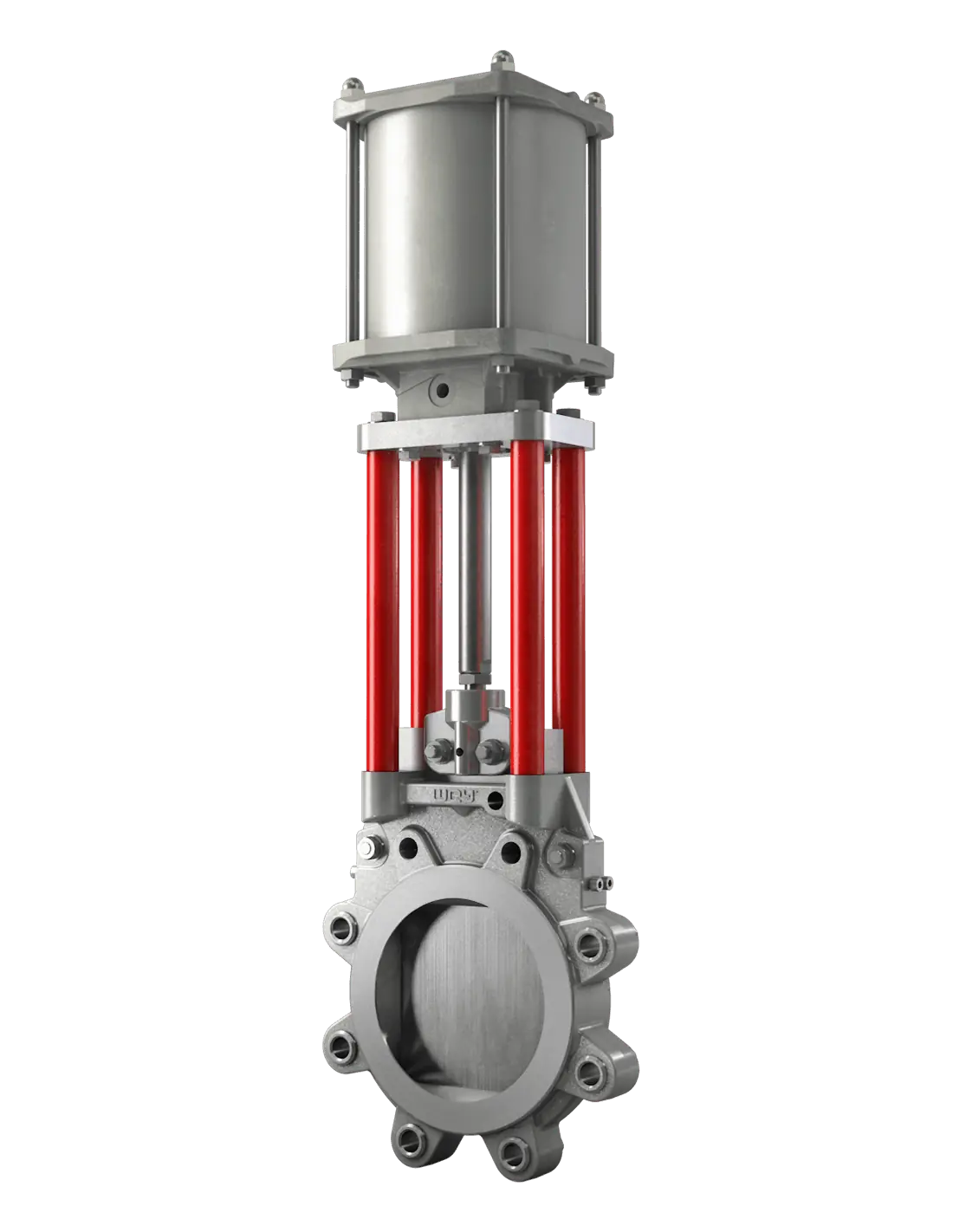

Μαχαιρωτή βαλβίδα Wey Valves τύπος VL

Μαχαιρωτή βαλβίδα WEY VL – Full Lug ανοξείδωτη

Η σειρά VL είναι δικατευθυντική βαλβίδα απομόνωσης πλήρους φλάντζας για διαβρωτικά υγρά, πολτούς, ιξώδη προϊόντα και μέσα με στερεά. Η κατασκευή Full Lug επιτρέπει στήριξη μεταξύ φλαντζών και, υπό καθορισμένες συνθήκες, τερματική εγκατάσταση. Δεν προορίζεται για συνεχή ρύθμιση παροχής.

Τεχνικά στοιχεία

  • Ονομαστικά μεγέθη: DN50–DN900
  • Πίεση λειτουργίας: έως 10 bar, ανά DN και ενεργοποιητή
  • Συνδέσεις: ASME/ANSI Class 150
  • Μήκος εγκατάστασης: MSS-SP81
  • Σώμα: χυτός ανοξείδωτος χάλυβας 316
  • Πλάκα: ανοξείδωτος χάλυβας 316, με σκληρή επιχρωμίωση ανά έκδοση
  • Στεγανοποίηση έδρας: Aflas
  • Στέλεχος ή ράβδος εμβόλου: ανοξείδωτος χάλυβας 430F.

Η μηχανικά συγκρατούμενη κυκλική έδρα παρέχει στεγανοποίηση και προς τις δύο κατευθύνσεις. Η εγκάρσια στεγανοποίηση περιορίζει τη διαρροή προς την ατμόσφαιρα και μπορεί να επανασυσφιχθεί μέσω πλευρικών κοχλιών χωρίς αφαίρεση της βαλβίδας. Η γεωμετρία του άνω θαλάμου περιορίζει τη συσσώρευση στερεών γύρω από την πλάκα.

Παραλλαγές ενεργοποίησης

  • Χειροτροχός
  • Κωνικός μειωτήρας
  • Πνευματικός κύλινδρος
  • Υδραυλικός κύλινδρος
  • Ηλεκτρικός ενεργοποιητής.

Εφαρμογές

Χημικά και πετροχημικά απόβλητα, πάστες, κοκκώδη προϊόντα, χαρτοπολτός, λευκαντικά, ποτά, σιρόπια, θαλασσινό νερό και διαβρωτικά λύματα.

FAQ

Μπορεί να εγκατασταθεί ως τερματική βαλβίδα;
Ναι, με κατάλληλη ταξινόμηση PED. Η πίεση περιορίζεται στο 73% της ονομαστικής σε θερμοκρασία περιβάλλοντος.

Τυποποίηση (Επιλογές)
  • ANSI
Υλικό Κατασκευής (Επιλογές)
  • AISI 316 (Stainless Steel)
Ονομαστική Πίεση (Επιλογές)
  • 150 lbs
Έδρα (Επιλογές)
  • Aflas (Metal seat)

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

With the optimized lug design of our VL Series, we give you the best of both worlds. It unites cost-saving design and the highest possible performance. Made of stainless steel as standard, it is often used in corrosive applications and, thanks to its 100% bidirectional bubble-tight shut off, offers the best possible customer confidence and satisfaction.

Characteristics

  • Nominal sizes: 50 – 900 mm
  • Material: Stainless steel, Special material
  • Pressure rating: 0 – 10 bar
  • Flange drilling: ANSI Class 150
  • Face to face dimension: MSS-SP81

Details

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

A unique transverse seal, consisting of a transverse seal profile and packing compound, makes the body bubble-tight towards the atmosphere.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The transverse seal can be repacked at any time and under full pressure using the lateral packing screws.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

Robust 4-post topwork for maximum load and a wide variety of actuator types.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

With its optimized gate geometry, accumulated media is pushed out of the gate guide and flushed out into the bore by the increased flow.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

In the closed end position, the gate is also mechanically supported.

Application Areas

Chemical and petrochemical industries

e.g. Viscous pastes, Granulates, Chemically contaminated waste water ...

Pulp and paper industry

e.g. Pulp Stock (Low to high density), Liquor (black, white, green), Chemical solutions, bleaching agents ...

Food and beverage

e.g. Syrups, juices and beverages, Cereal, vegetable, mash, etc., Processed fruits, Cheese powder, Cocoa beans ...

Water treatment

e.g. Seawater, Saltwater ...

Material Of Construction

PartStainless Steel
Body316 Stainless steel
Gate316 Stainless steel
SealAflas
TopworkCarbon steel
Stem / Piston rod430F

Other materials upon request

Corrosion Protection

TopworkTwo-layer wet coating
ScrewsStainless steel

Πιστοποιήσεις

SIL 3 Certificate

EU Certificate CE Mark
