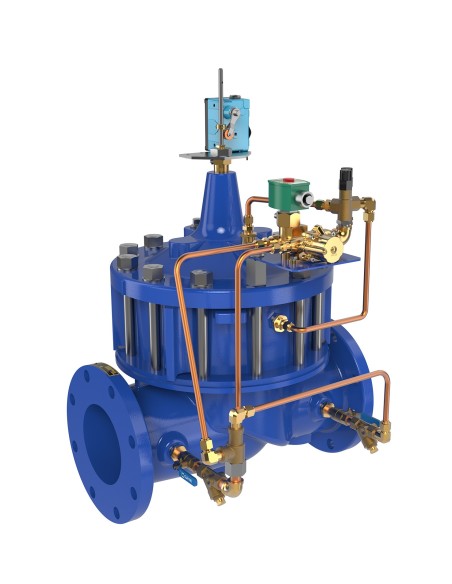

Υδραυλική βαλβίδα ελέγχου αντλίας ενίσχυσης Cla-Val με πιλοτικό σύστημα υψηλής ικανότητας τύπος 60-08

Cla-Val 60-08 – Βαλβίδα ελέγχου αντλίας booster

Η Cla-Val 60-08 είναι πιλοτικά ελεγχόμενη βαλβίδα για εγκατάσταση στην κατάθλιψη αντλιών ενίσχυσης. Η λειτουργία της περιορίζει τα υδραυλικά πλήγματα κατά την εκκίνηση και παύση της αντλίας, με ελεγχόμενο άνοιγμα και κλείσιμο μέσω ηλεκτροβάνας 4 οδών.

Λειτουργία

Η αντλία εκκινεί με τη βαλβίδα κλειστή. Με την ενεργοποίηση της ηλεκτροβάνας, η 60-08 ανοίγει σταδιακά και αυξάνει την πίεση γραμμής μέχρι το σημείο λειτουργίας. Κατά την παύση, η βαλβίδα κλείνει αργά ενώ η αντλία συνεχίζει να λειτουργεί· ο τερματικός διακόπτης δίνει εντολή διακοπής όταν η βαλβίδα κλείσει.

Τεχνικά στοιχεία

• Μεγέθη: DN250–DN400
• Σύνδεση: φλαντζωτή ANSI
• Κλάσεις: ANSI 150 / 300
• Σώμα: σφαιροειδής χυτοσίδηρος ASTM A536, χυτοχάλυβας ASTM A216 WCB ή bronze UNS 87850
• Δίσκος και διάφραγμα: Buna-N
• Stem / ελατήριο: ανοξείδωτος χάλυβας
• Μέσο: νερό έως 82 °C περίπου
• Διαφορική πίεση ηλεκτροβάνας: έως 500 psi

Επιλογή βαλβίδας

Η διαστασιολόγηση γίνεται με βάση την παροχή αντλίας και την αποδεκτή απώλεια πίεσης. Δεν πρέπει να υπερδιαστασιολογείται, γιατί μειώνεται η ικανότητα ελέγχου των μεταβατικών φαινομένων κατά start/stop.

Εφαρμογές

• αντλιοστάσια ύδρευσης
• booster stations σε δίκτυα διανομής
• βιομηχανικά δίκτυα νερού
• εγκαταστάσεις με απαιτήσεις SCADA μέσω πίνακα PC-22D
• γραμμές όπου απαιτείται ενσωματωμένη αντεπιστροφή

Συντήρηση

Απαιτείται πρόβλεψη αποχέτευσης για την εκτόνωση από την ηλεκτροβάνα, χωρίς αντίθλιψη και με air gap. Συνιστάται εγκατάσταση με τον άξονα κατακόρυφα προς τα επάνω και βάνες απομόνωσης πριν και μετά τη βαλβίδα.
