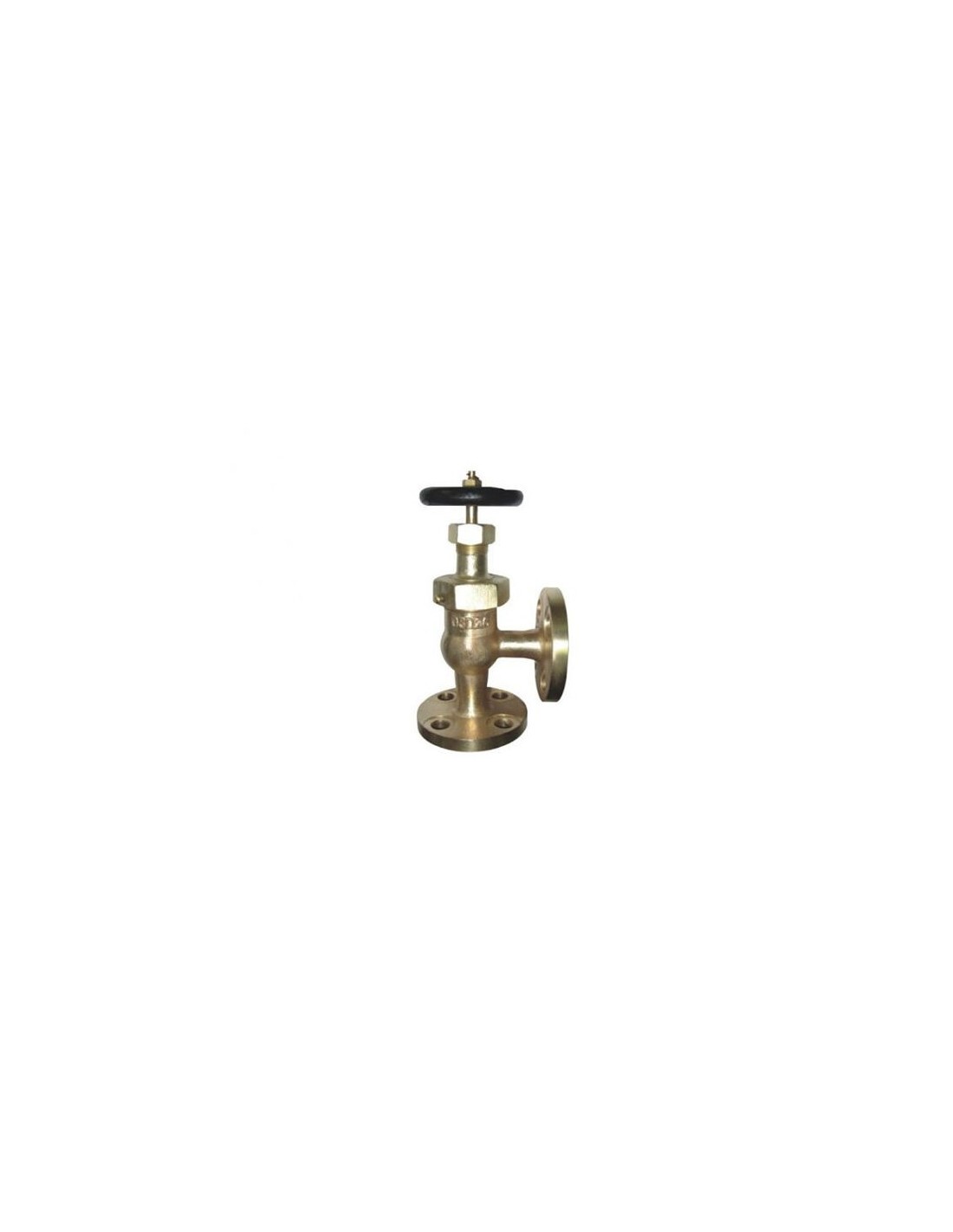

Επιστόμιο ορειχάλκινο γωνιακό κατά JIS 16K Τύπος F7349 (Union Bonnet)

Γωνιακό επιστόμιο bronze JIS 16K F7349 Union Bonnet

Το JIS F7349 είναι γωνιακό globe valve τύπου Union Bonnet, με φλαντζωτή σύνδεση JIS 16K, για μικρές ναυτιλιακές σωληνώσεις όπου απαιτείται αλλαγή διεύθυνσης ροής κατά 90° και χειροκίνητος έλεγχος παροχής. Η σελίδα το καταγράφει ως Bronze 16K Angle Valve, Union Bonnet Type, κατά JIS F 7349-1996.

Τεχνικά χαρακτηριστικά

• Πρότυπο σχεδιασμού: JIS F 7349-1996
• Πρότυπο δοκιμής: JIS F 7400-1996
• Τύπος: angle globe valve
• Καπάκι: Union Bonnet
• Σύνδεση: φλαντζωτή
• Κλάση πίεσης: JIS 16K
• Σώμα: BC6
• Καπάκι: BC6
• Δίσκος: BC6
• Άξονας: C3771BD ή BE
• Παρέμβυσμα: non-asbestos
• Χειροτροχός: FC200
• Διαθέσιμα DN: 15 έως 40

Πιέσεις δοκιμής

Η υδραυλική δοκιμή που αναφέρεται είναι:

• Σώμα: 3,3 MPa
• Έδρα: 2,42 MPa

Οι τιμές αυτές είναι πιέσεις δοκιμής και όχι συνεχής πίεση λειτουργίας. Για επιλογή σε πλοίο πρέπει να ελέγχονται θερμοκρασία, μέσο, pressure-temperature rating, κύκλοι λειτουργίας και απαιτήσεις νηογνώμονα.

Εφαρμογές

Το F7349 χρησιμοποιείται σε βοηθητικά δίκτυα πλοίων μικρής διατομής:

• γλυκό νερό και service water
• γραμμές λαδιού, μετά από έλεγχο συμβατότητας
• ατμός χαμηλής ή μέσης πίεσης, εντός ορίων υλικών
• σωληνώσεις με αλλαγή διεύθυνσης 90°
• σημεία όπου απαιτείται πρόσβαση στο καπάκι για συντήρηση

Διαφορά από F7348

Το F7348 είναι ευθύγραμμο Union Bonnet globe valve JIS 16K. Το F7349 είναι η γωνιακή έκδοση. Επιλέγεται όταν η γεωμετρία της σωλήνωσης απαιτεί αλλαγή ροής κατά 90°, χωρίς προσθήκη ξεχωριστής γωνίας.

Σημεία επιλογής

Πριν την προμήθεια να επιβεβαιώνονται DN, JIS 16K φλάντζες, διαστάσεις L/H, μέσο, πίεση, θερμοκρασία, φορά ροής, παρέμβυσμα και πρόσβαση στον χειροτροχό. Η τεκμηριωμένη εκτέλεση είναι χειροκίνητη· δεν αναφέρεται ενεργοποιητής στη σελίδα.
