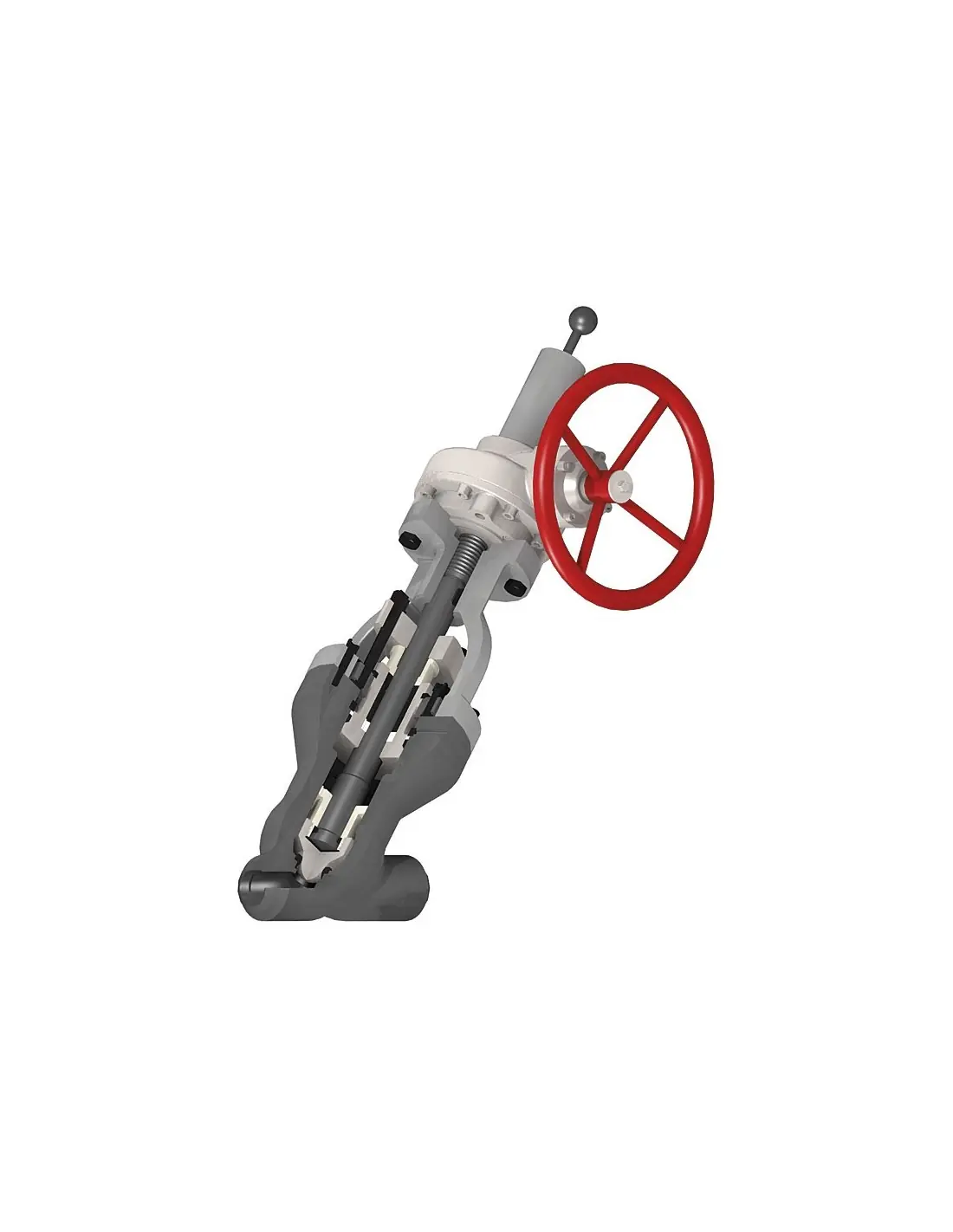

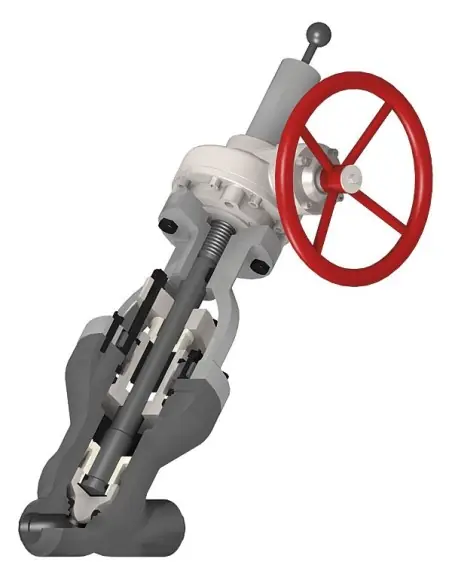

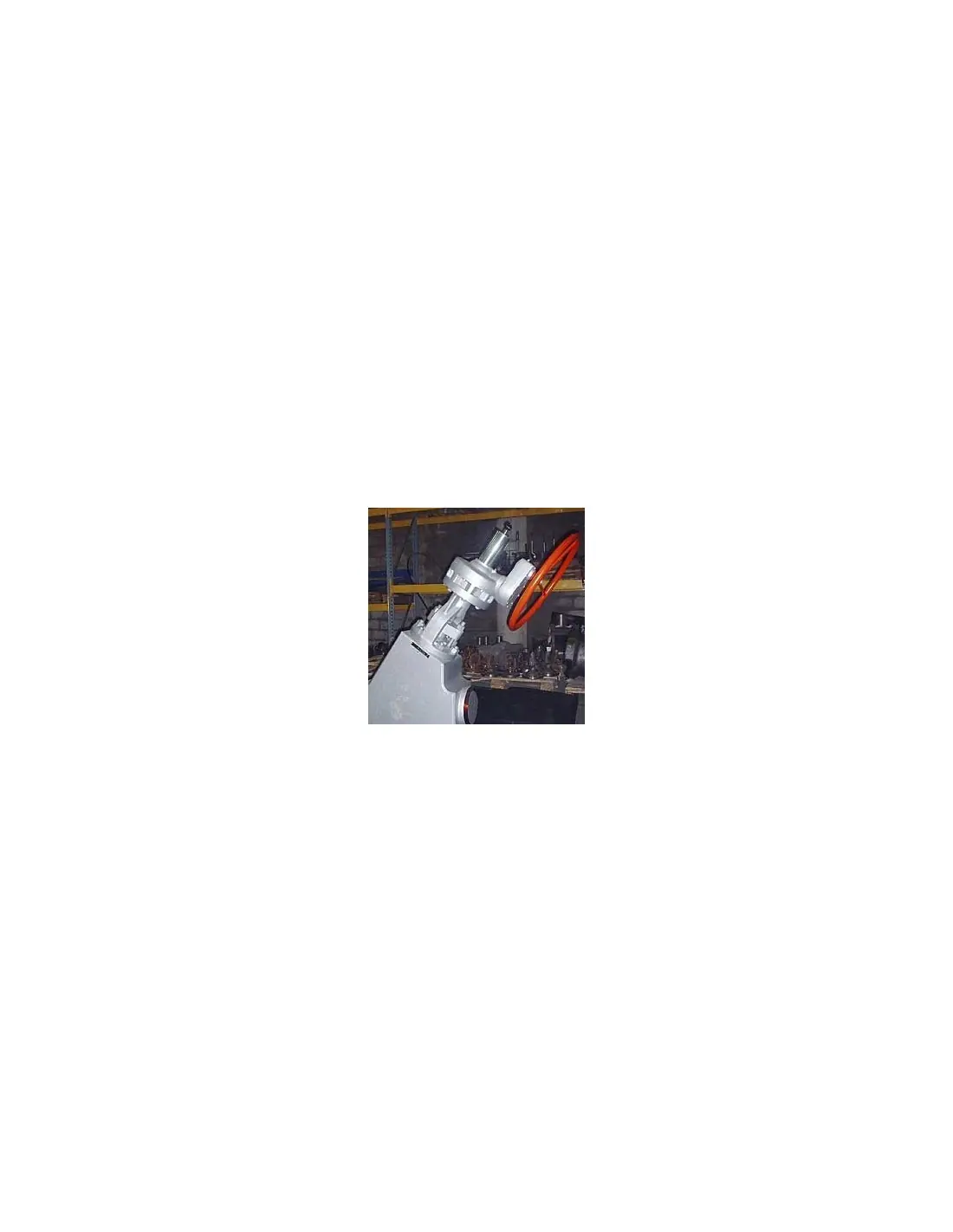

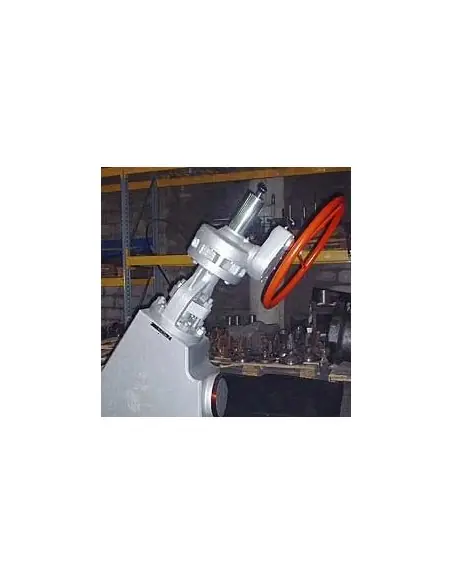

Globe valve τύπου Y-pattern με pressure seal bonnet για γραμμές υψηλής πίεσης, κυρίως σε ατμό, τροφοδοτικό νερό, bypass, blowdown και θερμικά κυκλώματα. Η κεκλιμένη γεωμετρία ροής μειώνει την αναταραχή σε σχέση με συμβατικό T-pattern globe και περιορίζει την πιθανότητα σπηλαίωσης σε εφαρμογές με υψηλή Δp.

Κατασκευή και όρια επιλογής

  • Τυποποίηση: ANSI
  • Σύνδεση: butt weld
  • Pressure classes: 900#, 1500#, 2500#, 4500#
  • Class 4500#: διαθέσιμο μόνο σε forged body κατασκευή
  • Κατασκευή σώματος: cast ή forged
  • Υλικά: carbon steel, low alloy steel, 9% Cr alloys, austenitic stainless steel, nickel alloys
  • Πρότυπα σχεδίασης: ASME B16.34 ή EN 12516

Trim και λειτουργία

Ο δίσκος είναι fully guided μέσα στο σώμα, με swivel σύνδεση stem-to-disc. Αυτό βοηθά στη σωστή επαφή δίσκου–έδρας και περιορίζει ασύμμετρη φθορά σε κύκλους λειτουργίας. Διατίθενται plug, needle και parabolic disc, ανάλογα με το αν η χρήση είναι απομόνωση, λεπτότερος χειρισμός ή throttling service.

Στεγανοποίηση και θερμοκρασία

Τα packing systems βασίζονται σε graphite. Για θερμοκρασίες άνω των 600°C προβλέπεται δυνατότητα ceramic fiber yarn packing, επιλογή σχετική με υπέρθερμο ατμό και θερμικά φορτισμένες γραμμές.

Διαστάσεις αναφοράς ANSI 1500#

Το τεχνικό φυλλάδιο δίνει ενδεικτικό εύρος 2"–20" για Class 1500, με bore diameter 45–370 mm, end-to-end 216–1473 mm και βάρη 45–3200 kg. Το πραγματικό εύρος μεγέθους εξαρτάται από pressure class και απαιτήσεις έργου.

Πιστοποιήσεις

Διαθέσιμες συμμορφώσεις: ISO 9001:2015, PED 2014/68/EU, ATEX 2014/34/EU, IEC 61508 SIL, API 6A / ISO 10423, API 6D, API 6DSS και TR-CU.

FAQ

Πότε επιλέγεται Y-pattern pressure seal;

Όταν απαιτείται globe valve για υψηλή πίεση με μικρότερη υδραυλική αντίσταση από συμβατικό T-pattern και με body–bonnet sealing κατάλληλο για pressure seal κατασκευή.

Είναι κατάλληλος για ρύθμιση;

Ναι, εφόσον επιλεγεί κατάλληλος δίσκος και ελεγχθούν Δp, θερμοκρασία, ταχύτητα ροής και πιθανή διάβρωση στην έδρα.

Τυποποίηση (Επιλογές)
  • ANSI
Σύνδεση (Επιλογές)
  • Κολλητή Butt
Υλικό Κατασκευής (Επιλογές)
  • Χυτοχάλυβας
  • Austenitic Stainless Steel
  • Low Alloy Steel
  • Nickel Alloys
  • Cr Alloys
Ονομαστική Πίεση (Επιλογές)
  • 900 lbs
  • 1500 lbs
  • 2500 lbs
  • 4500 lbs

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

FLUITEK ORSENIGO VALVES has a very extended experience in supplying this type of valve for high pressure applications. The manufacturing features:

  • fully guided disc in the body
  • alternative shapes of disc (plug type, needle type, parabolic shape)
  • swivel type stem-to-disc connection

are all deemed to allow adaptation to various service conditions, including throttling service. The Y-pattern fluid path shape helps to reduce fluid turbulence and consequent cavitation phenomenon. Design can be to ASME B16.34 but, also, to EN 12516. Cast body construction and forged body construction are both available.

Materials range from carbon steel to low alloy steels (including the widely used 9% Cr alloys), to austenitic stainless steel, to nickel alloys. Packing systems are based on graphite material, but ceramic fiber yarn packing sets are also available for temperature exceeding 600°C.

Materials are either to ASTM/ASME standards or to EN standards, either harmonized or calculated to design conditions. Pressure classes (per ASME standard) are normally ranging from 900# to 1500#, 2500# and 2500#. Class 4500# is also available but only in the forged body construction.

Certifications

Fluitek SRL Company Quality Policy 11-2022 – ENG
