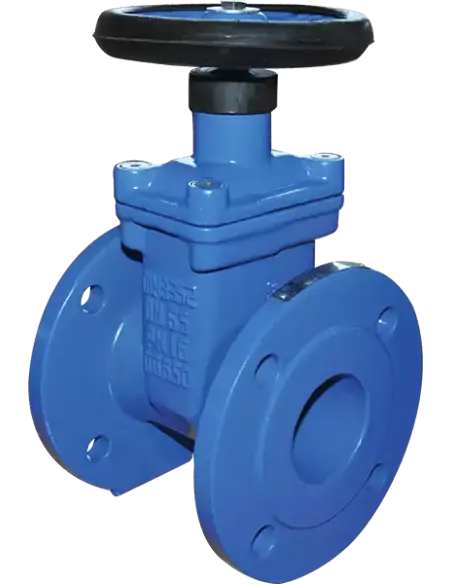

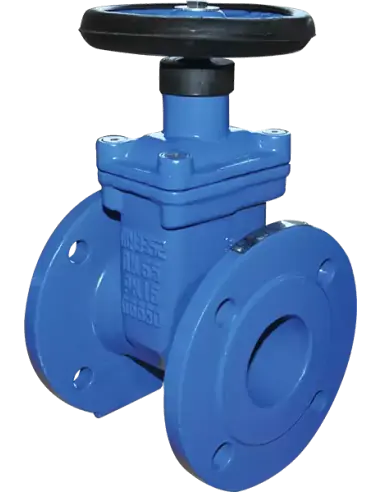

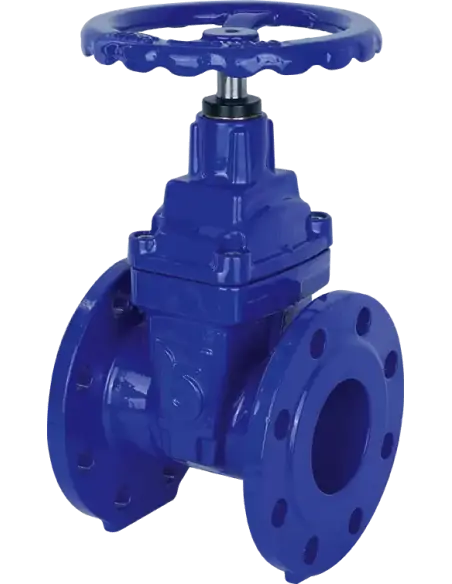

Βάνα σύρτου ελαστικής έμφραξης Brandoni τύπος 20E900

Βάνα σύρτου Brandoni 20E.900 μαλακής έδρασης

Η Brandoni 20E.900 είναι φλαντζωτή βάνα σύρτου ελαστικής έμφραξης με flat body και μειωμένο face-to-face. Χρησιμοποιείται ως βάνα απομόνωσης σε HVAC, διανομή νερού, επεξεργασία νερού και αρδευτικά δίκτυα. Δεν είναι κατάλληλη για ατμό, στραγγαλισμό/ρύθμιση παροχής, λάδια ή υδρογονάνθρακες.

Κατασκευή και υλικά

• Σώμα/καπάκι: ελατός χυτοσίδηρος EN GJS500-7
• Σύρτης: ελατός χυτοσίδηρος πλήρως επενδεδυμένος με EPDM
• Στέλεχος: ανοξείδωτος χάλυβας X20Cr13 / AISI 420
• O-rings: NBR
• Εσωτερική και εξωτερική εποξειδική βαφή, ελάχιστο πάχος 250 μm
• Πλήρης διέλευση, με διάταξη αποφυγής στάσιμου νερού στον σύρτη

Πρότυπα και συνδέσεις

Η σειρά 20E.900 κατασκευάζεται σύμφωνα με EN 1171, EN 12516 και EN 12570. Το face-to-face είναι κατά EN 558 / ISO 5752, οι φλάντζες κατά EN 1092 / ISO 7005 και η σήμανση κατά EN 19. Οι δοκιμές στεγανότητας γίνονται 100% κατά EN 12266 Cat. A / ISO 5208 Cat. A. Η σειρά αναφέρεται ως σύμφωνη με PED 2014/68/EU.

Πίεση, θερμοκρασία και διαστάσεις

Για DN40–DN300 η μέγιστη πίεση για νερό και μη επικίνδυνα υγρά μεταξύ φλαντζών είναι 16 bar. Η θερμοκρασία EPDM είναι 0 έως 80 °C συνεχής λειτουργία, με peak έως 85 °C. Οι φλάντζες διατίθενται σε PN10/PN16 ανά διάμετρο.

Για DN350–DN1000 υπάρχουν ξεχωριστές εκδόσεις. Σε μη επικίνδυνα υγρά η επιτρεπόμενη πίεση μειώνεται με τη διάμετρο, ενώ για εφαρμογές νερού αναφέρεται 16 bar. Οι μεγάλες διαμέτρους περιλαμβάνουν εκδόσεις bare shaft ή με gearbox και σύνδεση ISO 5210 για μηχανισμό χειρισμού.

Εγκατάσταση και συντήρηση

Η βάνα πρέπει να τοποθετείται πλήρως ανοικτή ή κλειστή, με καθαρή σωλήνωση και χωρίς ευθυγραμμιστικά φορτία από τις φλάντζες. Δεν πρέπει να χρησιμοποιούνται οι κοχλίες για έλξη της σωλήνωσης. Σε DN>200 συνιστάται σύνδεσμος αποσυναρμολόγησης. Σε περιοχές παγετού απαιτείται αποστράγγιση στάσιμου νερού.

FAQ

Χρησιμοποιείται για ρύθμιση παροχής;
Όχι. Είναι βάνα απομόνωσης on/off.

Είναι κατάλληλη για ατμό;
Όχι. Η τεκμηρίωση την αποκλείει για steam service.

Πότε επιλέγεται 20E.900 αντί 21.900;
Όταν απαιτείται μειωμένο μήκος εγκατάστασης, flat body και face-to-face EN 558 Series 14.
