Διαφραγματική βαλβίδα Zubi τύπος T85

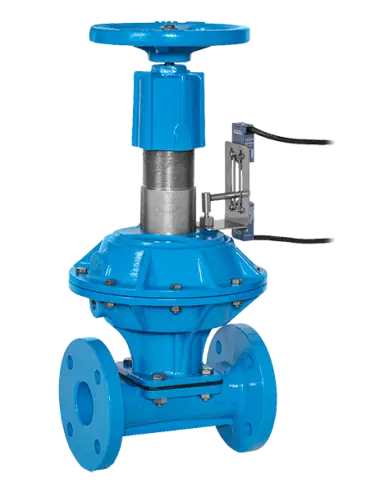

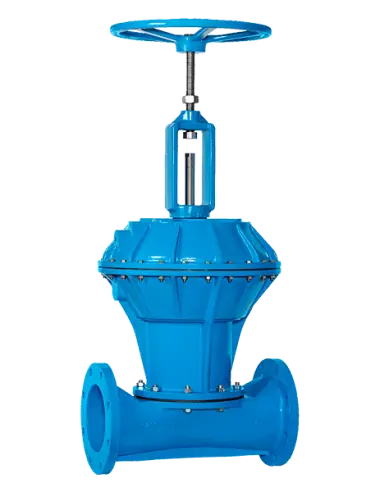

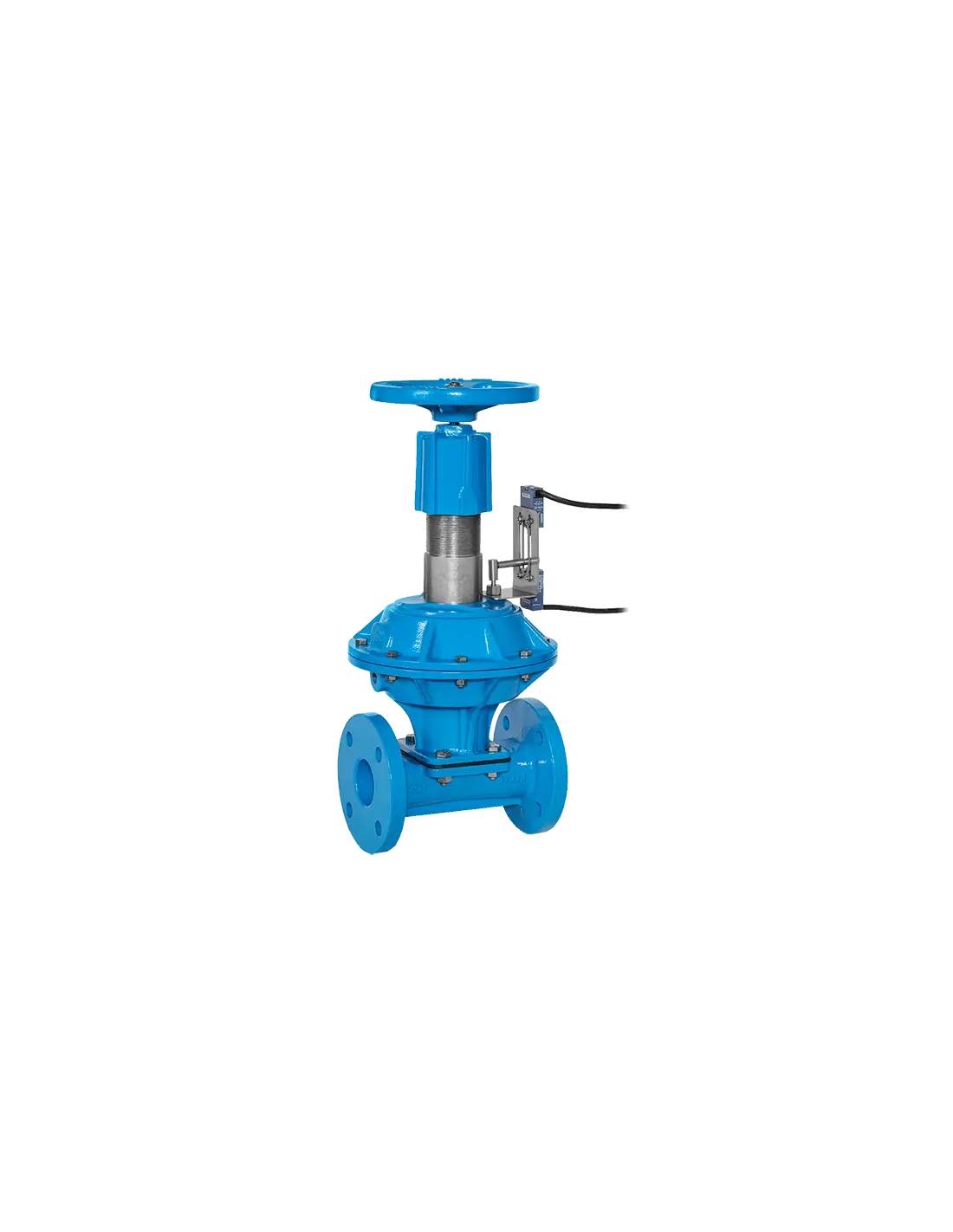

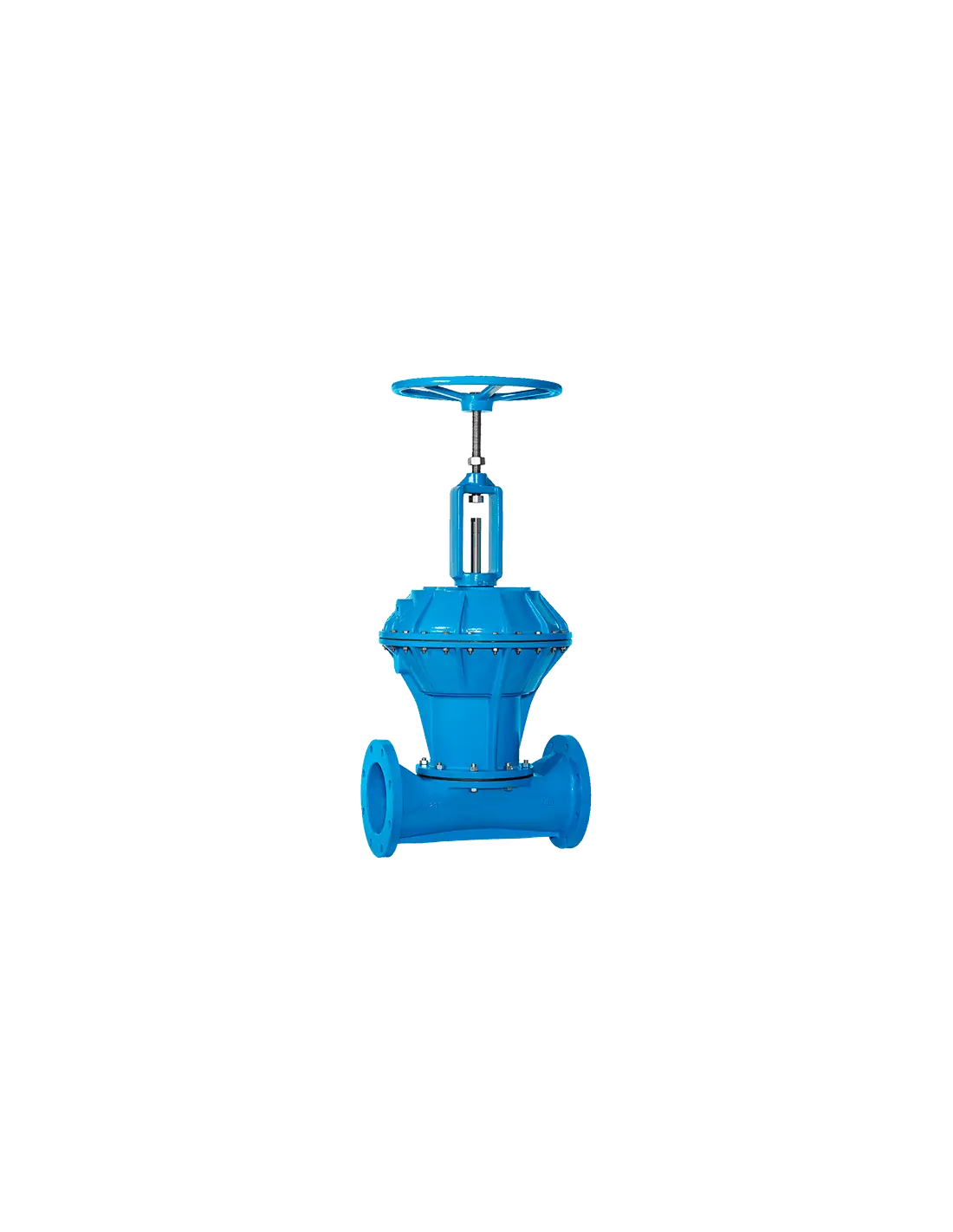

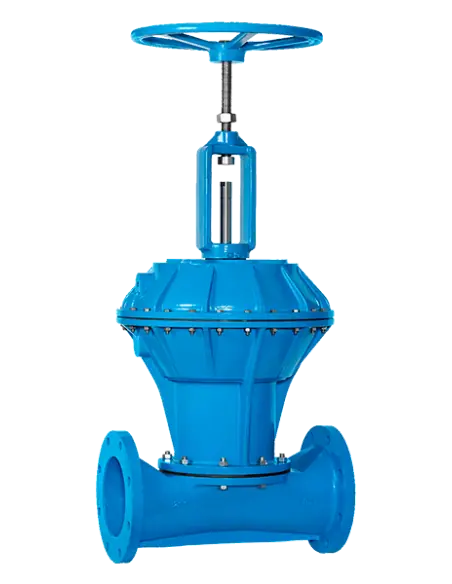

Διαφραγματική βαλβίδα Zubi T85

Η Zubi T85 είναι φλαντζωτή διαφραγματική βαλβίδα straight-through, bidirectional, full bore, με χυτό monoblock σώμα και bolted bonnet. Χρησιμοποιείται κυρίως για απομόνωση ροής σε υγρά, slurry και βιομηχανικά μέσα με στερεά, όπου η ευθεία διέλευση μειώνει τις ζώνες κατακράτησης και την πτώση πίεσης. Διατίθεται με εσωτερική επένδυση ή χωρίς επένδυση, ανάλογα με το μέσο και τη διαβρωτικότητα.

Τεχνικά στοιχεία

  • Συνδέσεις: PN6, PN10, PN16, PN25, PN40, ANSI 125/150, BS, JIS 5K/10K, AS-2129 D/E.
  • Face-to-face: EN 558 Series 1 / DIN 3202 και EN 558 Series 7 / BS 5156.
  • Μεγέθη χειροκίνητης έκδοσης: DN15–DN300.
  • Πίεση χειροκίνητης έκδοσης: DN15–DN50 στα 10 bar, DN65–DN125 στα 6 bar, DN150–DN300 στα 4 bar.
  • Στεγανότητα: watertight shut-off.
  • Συμμόρφωση: Machinery Directive 2006/42/CE, PED 2014/68/EU, ATEX 2014/34/EU Area 2 & 22.

Υλικά και διαφράγματα

Σώματα: GG25, GGG50, A216 WCB, CF8, CF8M, CF3M, CN7M, bronze RG7, 254SMO, 654SMO, Duplex SAF2205, Superduplex SAF2507, AISI310, AISI904 και AISI316Ti. Επενδύσεις: hard rubber/ebonite, antiabrasive natural rubber, neoprene, butyl, NBR, Hypalon, Halar/ECTFE και Rilsan. Διαφράγματα: Butyl, reinforced Butyl, Natural Rubber, EPDM, Hypalon, Neoprene, Nitrile, Silicone και Viton.

Εφαρμογές

Κατάλληλη για:

  • επεξεργασία νερού και αποβλήτων,
  • χαρτοβιομηχανία,
  • χημικά κυκλώματα με συμβατή επένδυση,
  • μεταλλεία και λειαντικά slurry,
  • power generation και βοηθητικά δίκτυα.

Χειρισμός και συντήρηση

Διατίθεται με χειροτροχό, πνευματικό ενεργοποιητή air-open, air-close ή double acting, ηλεκτρικό ενεργοποιητή και gearbox. Επιλογές αυτοματισμού: position indicators, limit switches, solenoid valves, padlock και positioner 4–20 mA. Η διάταξη body–diaphragm–actuator επιτρέπει αντικατάσταση διαφράγματος ή αναβάθμιση ενεργοποιητή χωρίς αφαίρεση του σώματος από τη γραμμή.

Διαφορά από T85/99

Η T85 είναι φλαντζωτή και μπορεί να δοθεί με επένδυση σώματος. Η T85/99 είναι σπειρωτή BSP/NPT, DN20–DN65, χωρίς διαθέσιμη επένδυση rubber lined, άρα δεν επιλέγεται με την ίδια λογική για λειαντικά ή διαβρωτικά μέσα.

Τυποποίηση (Επιλογές)
  • DIN
  • ANSI
  • JIS
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • EN-GJL-250
Ονομαστική Πίεση (Επιλογές)
  • PN 6
  • PN 10
  • PN 16
  • PN 25
  • PN 40

Περιγραφή

Main Features

  • Monoblock body, one piece cast. Full bore.
  • 100% tightness performance guaranteed.
  • The valve can be installed in any position.
  • High strength woven Diaphragm reinforced design.
  • Bolted bonnet design.
  • Internal rubber lined and unlined options.
  • Easy maintenance: Three part design (Body, diaphragm and actuator) allows maintenance and actuator retrofitting without removing the valve body from the pipeline.
  • Bidirectional shut off design.

DIRECTIVAS

  • DIR 2006/42/CE (machinery)
  • DIR 2014/68/EU (PED) Fluid Group 1(b), 2 (Cat. I. mod. A)
  • DIR 2014/34/EU (ATEX) Area 2&22

Technical Data

FLANGE CONNECTION

  • PN6/PN10/PN16/PN25/PN40
  • ANSI125/150
  • BST E / BST D
  • JIS 5K JIS10K
  • AS-2129-D/E

Face to face as per EN558 serie 1 DIN-3202 and EN558 serie 7 BS-5156.

SIZES & PRESSURES

  • Manual valves:
  • DN15 to DN50: 10 bar
  • DN65 to DN125: 6 bar
  • DN150 to DN300: 4 bar

For actuated valves, please refer to the appropriate datasheets.

TIGHTNESS

  • Watertight

MATERIALS

BODY GG25, GGG50, A216 WCB, CF8 (AISI304), CF8M (AISI316), CF3M (AISI316L), CN7M (CARPENTER20), RG7 (BRONZE), 254SMO, 654SMO, AISI310, AISI904, DUPLEX SAF2205, SUPERDUPLEX SAF2507, AISI316Ti.

LINING HARD RUBBER/EBONITE, ANTIABRASIVE NATURAL RUBBER, NEOPRENE, BUTYL, NITRILE (NBR), HYPALON, HALAR (ECTFE), RILSAN (POLIAMIDE).

DIAPHRAGM

  • Butyl (BU) Blue
  • Aliment butyl (BUA)
  • Reinforced butyl (BUR)
  • Natural rubber (BL) White
  • Natural aliment rubber (BLA)
  • EPDM (EP)
  • Hypalon (HY) Green
  • Neoprene (NE) Red
  • Nitrile (NI) Yellow
  • Silicone (SI)
  • Viton (VI) Orange

*The abbreviations or the identification colours are in the flap of the diaphragm. *The pneumatic actuator diaphragm made in Natural rubber (BL).

BONNET GG25 Others on request.

ACTUATORS

Manual, air open actuator, air to close actuator, double acting actuator, electric, gear box.

ACCESSORIES AND OPTIONS

Position indicators, switches, solenoid valves, padlocks, mechanical limit switches, positioner 4/20mA.
