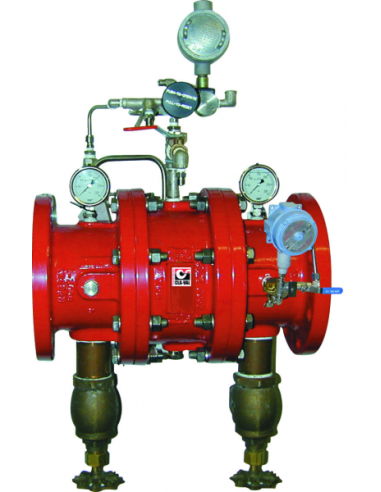

Βαλβίδα Καταιονισμού με σωληνωτό διάφραγμα Cla-Val τύπος TDV - 834-60

Cla-Val TDV 834-60 Deluge Valve για θαλασσινό νερό

Η Cla-Val 834-60 είναι in-line axial βαλβίδα καταιονισμού με σωληνωτό διάφραγμα, για συστήματα deluge πυροπροστασίας με θαλασσινό νερό. Η κατασκευή της σειράς 800 βασίζεται σε τρία κύρια μέρη: tube, barrier και body, με ένα μόνο κινούμενο στοιχείο, το σωληνωτό διάφραγμα. Δεν υπάρχουν άξονες, οδηγοί στελέχους, ελατήρια ή packing στο εσωτερικό της κύριας βαλβίδας.

Τεχνικά χαρακτηριστικά

• Σύνδεση: φλάντζες ANSI B16.5 Class 150.
• Σώμα: cast steel ASTM A216 WCB.
• Σωληνωτό διάφραγμα: nitrile rubber.
• Barrier: urethane.
• Κοχλίες: ανοξείδωτος χάλυβας 316.
• Πίεση λειτουργίας: 250 psig / 17,24 bar.
• Θερμοκρασία: 0 έως 82,2 °C.
• Μεγέθη: 4”, 6”, 8”, 10”.
• FM Approved για 4”, 6”, 8” με εγκεκριμένα pilot components.

Υλικά για seawater service

Για διαβρωτικά περιβάλλοντα προβλέπονται επιλογές σώματος από nickel aluminium bronze C95800 ή duplex stainless steel 2205. Το pilot valve αναφέρεται με μέρη Bronze / Monel, O-rings από nitrile rubber και εύρος ελέγχου 20–250 psig. Διατίθεται επίσης επιλογή pilot από Monel Alloy 400 και non-latching λειτουργία.

Λειτουργία

Όταν η πίεση εισόδου εφαρμοστεί στον control chamber, το σωληνωτό διάφραγμα σφραγίζει πάνω στο barrier και η βαλβίδα κλείνει. Όταν η πίεση αφαιρεθεί από τον control chamber, η βαλβίδα ανοίγει. Η ελάχιστη συνιστώμενη πίεση εισόδου είναι 40 psi.

Έλεγχοι επιλογής

Πριν την παραγγελία ελέγχονται DN, παροχή, πίεση εισόδου, πίεση εξόδου, μέγιστη και ελάχιστη διαφορική πίεση, θερμοκρασία, υλικό σώματος, pilot configuration και απαίτηση FM.

FAQ

Πού χρησιμοποιείται;
Σε deluge fire mains, offshore εγκαταστάσεις, marine fire systems και βιομηχανικές ζώνες με θαλασσινό νερό.

Πώς διαφέρει από την 834-05;
Η 834-60 είναι διαμόρφωση για seawater service, με ανοξείδωτο pilot/tubing και επιλογές υλικών για αυξημένη αντοχή σε χλωριόντα.
