Βαλβίδα Καταιονισμού με σωληνωτό διάφραγμα Cla-Val τύπος TDV - 834-05

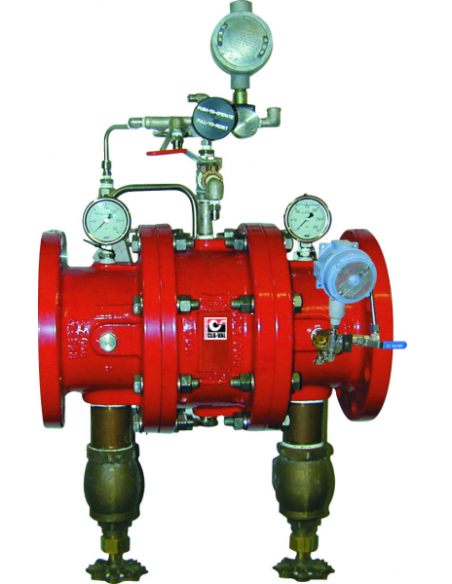

Cla-Val TDV 834-05 Deluge Valve με σωληνωτό διάφραγμα

Η Cla-Val 834-05 είναι βαλβίδα καταιονισμού τύπου in-line axial, pressure-operated, για deluge εφαρμογές πυροπροστασίας. Η λειτουργία γίνεται μέσω σωληνωτού διαφράγματος από nitrile rubber, με τρία κύρια μέρη: tube, barrier και body. Δεν υπάρχουν άξονες, stem guides, ελατήρια ή packing, στοιχείο που μειώνει τα σημεία μηχανικής φθοράς στο εσωτερικό της βαλβίδας.

Τεχνικά χαρακτηριστικά

• Μοντέλο: Cla-Val 834-05, 800 Series TDV.
• Σύνδεση: φλαντζωτή ANSI B16.5 Class 150.
• Σώμα: cast steel ASTM A216 WCB.
• Σωληνωτό διάφραγμα: nitrile rubber.
• Barrier: urethane.
• Κοχλίες: ανοξείδωτος χάλυβας 316.
• Πίεση λειτουργίας: 250 psig / 17,24 bar.
• Θερμοκρασία: 0 έως 82,2 °C.
• Διαστάσεις: 4”, 6”, 8”, 10”.
• FM Approved για 4”, 6”, 8” με εγκεκριμένα pilot components.

Λειτουργία

Όταν η πίεση εισόδου εξισωθεί με την πίεση στον control chamber, το σωληνωτό διάφραγμα σφραγίζει πάνω στο barrier και η βαλβίδα κλείνει στεγανά. Όταν η πίεση αφαιρεθεί από τον control chamber, η βαλβίδα ανοίγει. Η ελάχιστη συνιστώμενη πίεση εισόδου είναι 40 psi.

Pilot και επιλογές ελέγχου

Η 834-05 μπορεί να λειτουργήσει με ηλεκτρική, πνευματική, υδραυλική ή χειροκίνητη ενεργοποίηση. Το pilot valve έχει εύρος ρύθμισης 20–250 psig και βασική λειτουργία latching με manual reset. Διατίθεται και non-latching επιλογή, καθώς και υλικά Monel για pilot parts.

Εφαρμογές

Κατάλληλη για deluge συστήματα σε βιομηχανικές εγκαταστάσεις, process areas, offshore/marine πυροπροστασία, δεξαμενές, μετασχηματιστές και foam-water δίκτυα. Για θαλασσινό νερό προβλέπονται επιλογές σώματος από nickel aluminium bronze ή duplex/super duplex stainless steel.

Συντήρηση

Συνιστώνται βάνες απομόνωσης ανάντη και κατάντη, επαρκής χώρος πρόσβασης και ετήσια τουλάχιστον επιθεώρηση. Πριν την επιλογή απαιτούνται μέγεθος, μέσο, θερμοκρασία, πίεση εισόδου/εξόδου, ελάχιστη/μέγιστη ΔP και μέγιστη παροχή.
