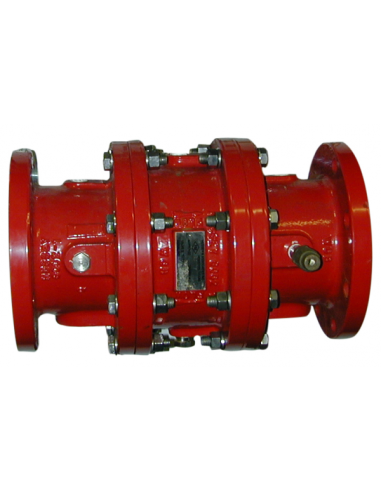

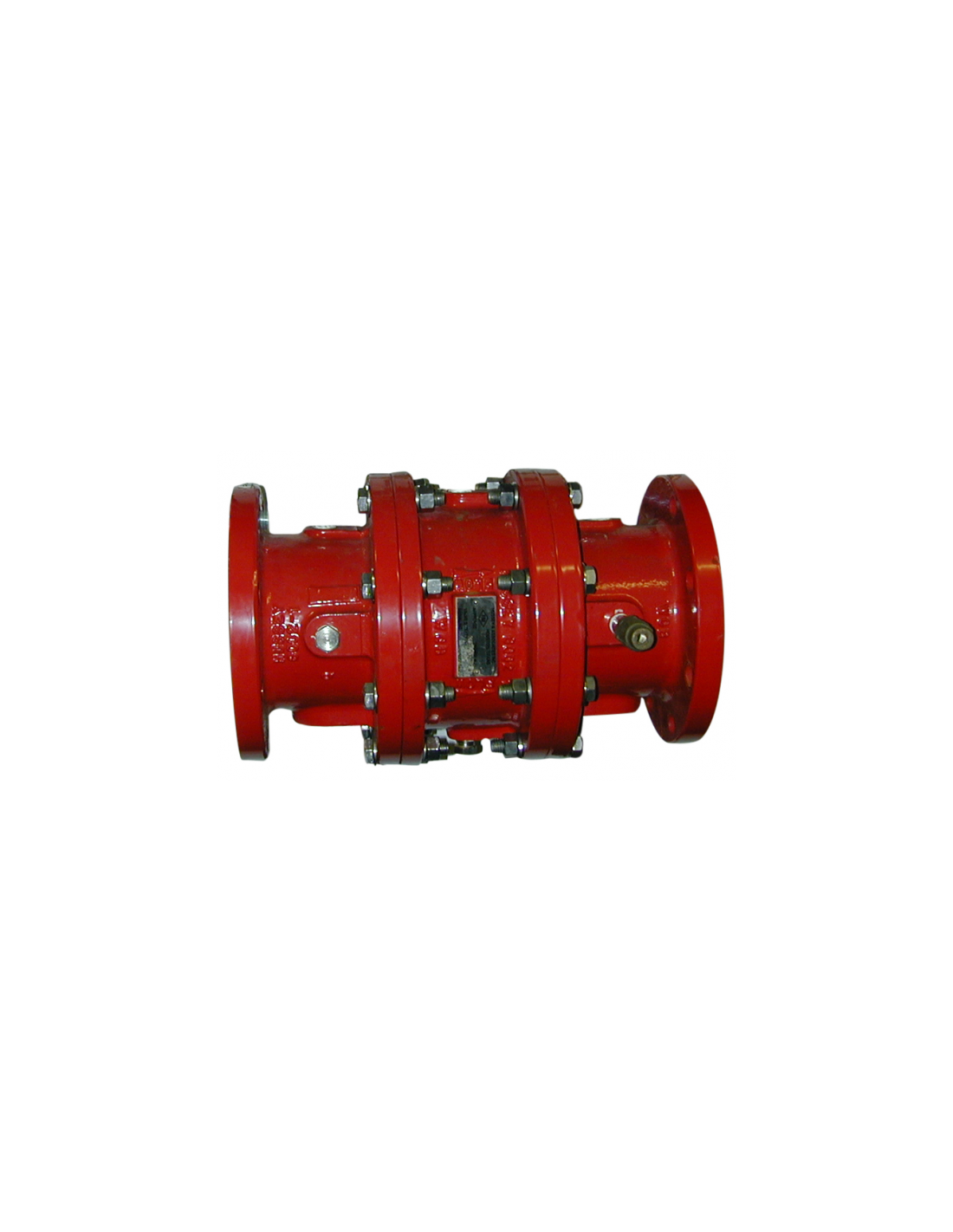

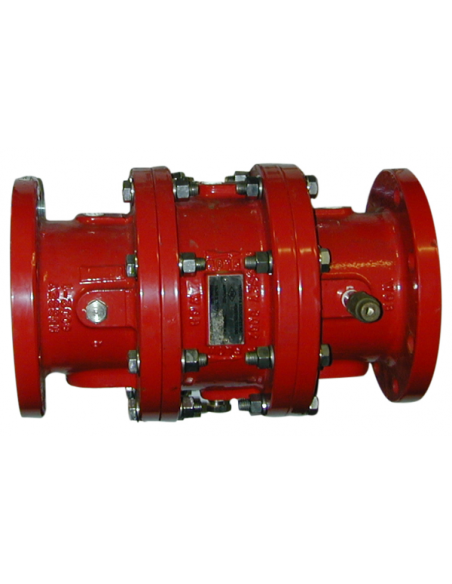

Βαλβίδα Καταιονισμού με σωληνωτό διάφραγμα Cla-Val τύπος TDV - 800GS

Cla-Val 800GS Deluge Valve με σωληνωτό διάφραγμα

Η Cla-Val 800GS είναι βαλβίδα καταιονισμού in-line axial, pressure-operated, για deluge συστήματα πυροπροστασίας σε γλυκό ή θαλασσινό νερό. Η κύρια βαλβίδα αποτελείται από body, barrier και σωληνωτό διάφραγμα· το διάφραγμα είναι το μοναδικό κινούμενο μέρος, χωρίς shafts, packing, stem guides ή ελατήρια.

Τεχνικά χαρακτηριστικά

• Σύνδεση: φλάντζες ANSI B16.5 Class 150.
• Σώμα: cast steel ASTM A216 WCB.
• Σωληνωτό διάφραγμα: nitrile rubber.
• Barrier: urethane.
• Κοχλίες: ανοξείδωτος χάλυβας 316.
• Πίεση λειτουργίας: 250 psig / 17,24 bar.
• Θερμοκρασία: 0 έως 82,2 °C.
• Μεγέθη: 4”, 6”, 8”, 10”.
• FM Approved: 4”, 6”, 8” με εγκεκριμένα pilot components.

Λειτουργία

Όταν η πίεση εισόδου οδηγηθεί στον control chamber, το σωληνωτό διάφραγμα εφαρμόζει στο barrier και η βαλβίδα κλείνει στεγανά. Όταν η πίεση αφαιρεθεί από τον control chamber, η βαλβίδα ανοίγει. Η ελάχιστη συνιστώμενη πίεση εισόδου είναι 40 psi.

Υλικά και pilot για seawater service

Για διαβρωτικά περιβάλλοντα διατίθενται σώμα από Nickel Aluminium Bronze ASTM B148 ή Super Duplex SS ASTM A890 GR5A. Το pilot valve είναι από 316 SS, με O-rings nitrile rubber, εύρος ελέγχου 20–250 psig και latching λειτουργία με manual reset. Υπάρχουν επιλογές Monel Alloy 400 και non-latching λειτουργίας.

Ενεργοποίηση και εφαρμογές

Η 800GS μπορεί να ενταχθεί σε deluge fire systems με ηλεκτρική, πνευματική, υδραυλική ή χειροκίνητη ενεργοποίηση. Χρησιμοποιείται σε offshore fire mains, marine installations, βιομηχανικά process areas, foam-water συστήματα και εγκαταστάσεις όπου απαιτείται χαμηλή απώλεια πίεσης και απλή υδραυλική αρχιτεκτονική.

Έλεγχοι επιλογής

Πριν την παραγγελία πρέπει να οριστούν μέγεθος, μέσο, θερμοκρασία, πίεση εισόδου/εξόδου, μέγιστη και ελάχιστη διαφορική πίεση, μέγιστη παροχή, υλικό σώματος και τύπος pilot. Για συντήρηση συνιστώνται βάνες απομόνωσης ανάντη/κατάντη, επαρκής χώρος πρόσβασης και τουλάχιστον ετήσια επιθεώρηση.
