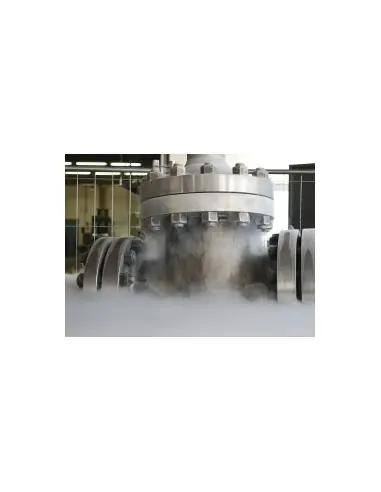

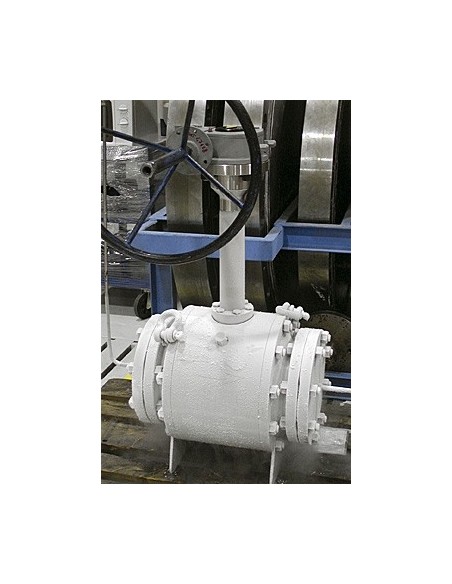

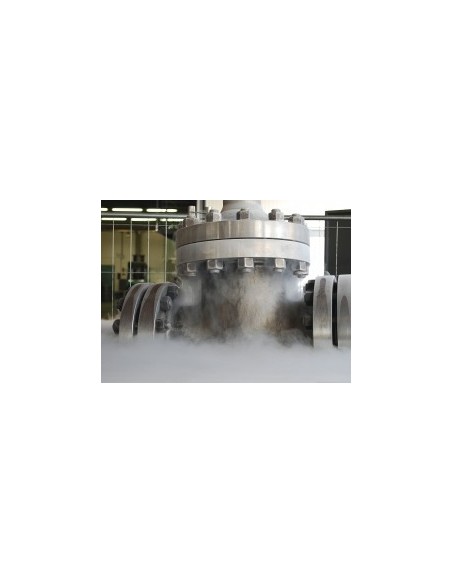

Σφαιρικός κρουνός κρυογενικός Fluitek

Κρυογενικοί σφαιρικοί κρουνοί Fluitek

Σφαιρικοί κρουνοί για κρυογενική απομόνωση, με κατασκευή δύο ή τριών τεμαχίων, χυτή ή σφυρήλατη. Η σειρά καλύπτει floating και trunnion mounted σχεδιασμό, ανάλογα με DN, πίεση, διαφορική πίεση και απαιτούμενη ροπή χειρισμού. Τα υλικά σώματος και εσωτερικών μερών είναι ωστενιτικοί ανοξείδωτοι χάλυβες λόγω συμπεριφοράς σε χαμηλές θερμοκρασίες.

Τεχνική διαμόρφωση

• Έδρες: PCTFE soft seated ή metal-to-metal, ανά θερμοκρασία και απαίτηση διαρροής
• Στατικές / δυναμικές στεγανοποιήσεις: PTFE-based lip seals, spring self-energized και pressure-energized από το μέσο
• Άξονας: anti blow-out stem
• Σχεδιασμός: API 6D / ASME B16.34
• Πρόσθετες απαιτήσεις κρυογενικής λειτουργίας: BS 6364 ή ειδική προδιαγραφή έργου
• Αντιστατική διάταξη: API 6D και ISO 17292
• Άκρα: φλαντζωτά κατά ASME B16.5, με διαθέσιμες μορφές RF / RTJ και άλλες κατόπιν ζήτησης
• Fire-safe: BS 6755, API 6FA ή API 607, με δευτερεύουσα γραφιτούχα στεγανοποίηση.

Επιλογή floating ή trunnion

Η floating εκτέλεση χρησιμοποιείται συνήθως σε μικρότερα μεγέθη και ελεγχόμενες ροπές. Η trunnion mounted εκτέλεση επιλέγεται σε μεγαλύτερες διαμέτρους ή υψηλότερες διαφορικές πιέσεις, όπου τα φορτία της σφαίρας πρέπει να μεταφέρονται μηχανικά στο σώμα και όχι μόνο στις έδρες.

Κρυογενική προέκταση άξονα

Η προέκταση άξονα διαστασιολογείται σύμφωνα με BS 6364 ή την προδιαγραφή του έργου. Σκοπός είναι η απομάκρυνση του packing από την ψυχρή ζώνη και η λειτουργία της στεγανοποίησης σε πιο ελεγχόμενο θερμικό περιβάλλον.

Εφαρμογές

Χρήση σε LNG, υγρό άζωτο, υγρό αργό, κρυογενικό CO₂ και μονάδες διαχωρισμού αέρα. Για υγρό οξυγόνο απαιτείται ξεχωριστή προδιαγραφή καθαρότητας, απολίπανσης και συμβατότητας υλικών.

Αυτοματισμός

Η λειτουργία μπορεί να είναι χειροκίνητη με μοχλό ή μειωτήρα, ή αυτοματοποιημένη με ηλεκτρικό, πνευματικό ή υδραυλικό ενεργοποιητή.

FAQ

Πότε ζητείται metal-to-metal έδρα;
Σε υψηλότερες απαιτήσεις θερμοκρασιακού κύκλου, καθαρότητας ή φθοράς, όπου η PCTFE έδρα δεν επαρκεί.

Τι στοιχεία χρειάζονται για προδιαγραφή;
Μέσο, ελάχιστη θερμοκρασία, πίεση σχεδιασμού, class, DN/NPS, τύπος έδρας, άκρα, fire-safe απαίτηση και τύπος ενεργοποιητή.
