Κρυογονικοί Σφαιρικοί Κρουνοί

Οι κρυογονικοί σφαιρικοί κρουνοί χρησιμοποιούνται για απομόνωση ροής σε εγκαταστάσεις υγροποιημένων αερίων και ρευστών χαμηλής θερμοκρασίας, όπως LNG, LIN, LOX, LAR και άλλα cryogenic media. Η κατασκευή τους βασίζεται σε extended stem/bonnet, ώστε το packing και ο μηχανισμός χειρισμού να παραμένουν εκτός της ψυχρής ζώνης, περιορίζοντας προβλήματα παγοποίησης, συστολής υλικών και απώλειας στεγανότητας στο στέλεχος.

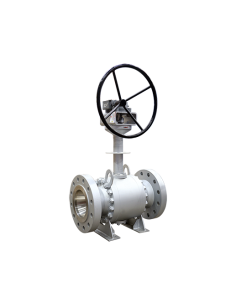

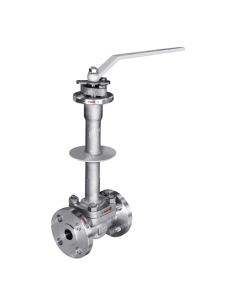

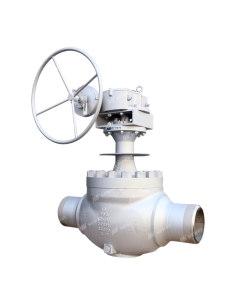

Η κατηγορία περιλαμβάνει floating και trunnion mounted σχεδιάσεις, side entry και top entry εκδόσεις, καθώς και κρυογονικούς κρουνούς ADLER με stem extension 100 mm ή 250 mm. Οι Neway side entry floating καλύπτουν DN15–DN40, ASME Class 150–1500 / PN16–PN250, με ανοξείδωτο σώμα και RF ή BW άκρα, ενώ οι side entry trunnion mounted καλύπτουν DN50–DN600, ASME Class 150–900 / PN16–PN150, με RF, BW ή RTJ συνδέσεις.

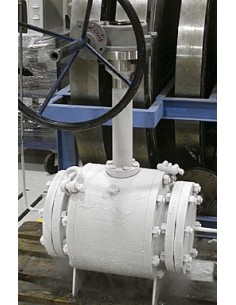

Η επιλογή floating ή trunnion mounted γίνεται με βάση τη διάμετρο, τη διαφορική πίεση, τη ροπή χειρισμού και τις απαιτήσεις seat loading. Σε μεγάλες διαμέτρους ή αυξημένο Δp, η trunnion σχεδίαση μειώνει τα φορτία στις έδρες και διευκολύνει την ενεργοποίηση με gearbox, πνευματικό, ηλεκτρικό ή υδραυλικό actuator. Οι Fluitek εκδόσεις αναφέρονται με forged ή cast σώματα δύο ή τριών τεμαχίων, floating ή trunnion σχεδίαση, ωστενιτικούς ανοξείδωτους χάλυβες, soft seats PCTFE ή metal-to-metal seats και PTFE-based lip seals με spring/pressure energizing.

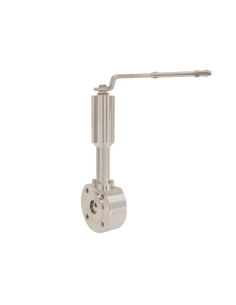

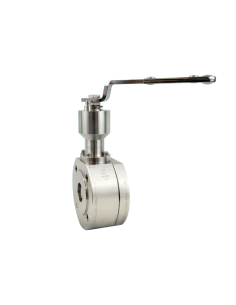

Για θερμοκρασίες έως -80°C χρησιμοποιούνται εκδόσεις ADLER με extension 100 mm, ενώ για υπηρεσία έως -196°C προβλέπεται extension 250 mm, με πιστοποίηση κατά ISO 28921-1/2, anti blow-out stem, antistatic device, ISO 5211 top flange και κατασκευή/σήμανση BS 5351.

Κατά την επιλογή πρέπει να ελέγχονται cavity pressure relief, φορά εγκατάστασης, συμβατότητα seat/seal με το μέσο, απαίτηση fire-safe, διαρροή έδρας σε cryogenic test, θερμικός κύκλος λειτουργίας και actuator torque σε ψυχρή εκκίνηση.
