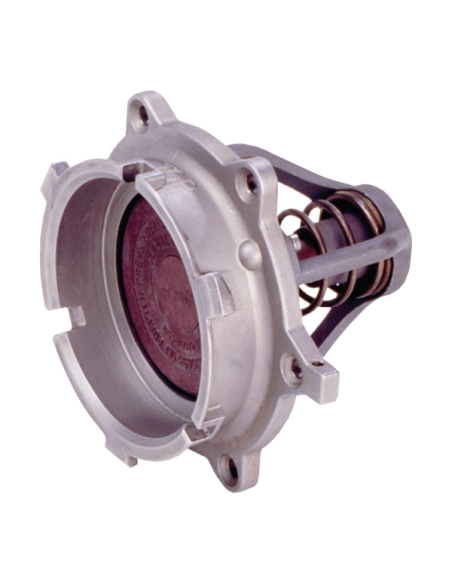

Προσαρμογέας μονού σημείου σύνδεσης Cla-Val που χρησιμοποιείται σε συστήματα ανεφοδιασμού αεροσκαφών τύπος 340GF

Cla-Val 340GF Single Point Pressure Fuel Servicing Adapter

Ο Cla-Val 340GF είναι προσαρμογέας single-point pressure fueling για σύνδεση με underwing refueling nozzles και hydrant couplers. Χρησιμοποιείται σε στρατιωτικά refueling tank trucks, fueling support vehicles, hydrant systems, fixed pipework fueling facilities και tank farms. Η σχεδίαση και κατασκευή αναφέρονται σύμφωνα με MIL-A-25896 Rev. E και MS24484-5.

Λειτουργικός ρόλος

Ο adapter αποτελεί το μηχανικό interface μεταξύ του εξοπλισμού ανεφοδιασμού και του single-point bayonet connection. Η ονομαστική διάμετρος είναι 2.5”, με σύνδεση 2.5” single point bayonet στην πλευρά σύζευξης. Το μέσο λειτουργίας είναι refined petroleum products, δηλαδή aviation fuel ή αντίστοιχα καθαρά πετρελαϊκά προϊόντα, εφόσον επιβεβαιώνεται η συμβατότητα υλικών.

Θερμοκρασίες και συνθήκες λειτουργίας

• Θερμοκρασία καυσίμου: -55 °C έως +93 °C
• Θερμοκρασία περιβάλλοντος: -55 °C έως +177 °C
• Είσοδος: threaded ή flanged, ανάλογα με την έκδοση
• Διαμορφώσεις σύνδεσης: NPT, ISO 7/1-Rp, ANSI 150 lb flange και TTMA housing options

Υλικά κατασκευής

Το σώμα του adapter είναι από investment cast stainless steel 17-4PH κατά AMS 5355, παθητικοποιημένο. Το poppet assembly και το spider είναι από investment cast aluminum A356T6. Το ελατήριο είναι stainless steel 17-7PH κατά AMS 5763, ενώ οι κοχλίες είναι corrosion-resistant steel κατά AMS 5737. Η στεγανοποίηση γίνεται με fluorosilicone elastomer συνδεδεμένο στο poppet.

Επιλογές σύνδεσης

Οι εκδόσεις περιλαμβάνουν:

• 2.5” NPT threaded
• ISO 7/1-Rp 2½ threaded
• 2”, 2.5”, 3” και 4” ANSI 150 lb flange
• 3” και 4” TTMA mounting connections

Τυπικές εφαρμογές

• underwing pressure refueling
• hydrant fueling systems
• refueling tank trucks
• fixed aviation fuel pipework
• fuel support vehicles και tank farms

FAQ

Με ποια ακροφύσια συνεργάζεται;
Με underwing fueling nozzles και hydrant couplers που χρησιμοποιούν interface κατά MS24484-5.

Τι πρέπει να ελεγχθεί πριν την επιλογή;
Τύπος σύνδεσης εισόδου, flange pattern, θερμοκρασία καυσίμου, συμβατότητα με nozzle/coupler και απαιτήσεις MIL-A-25896 ή MS24484-5.
