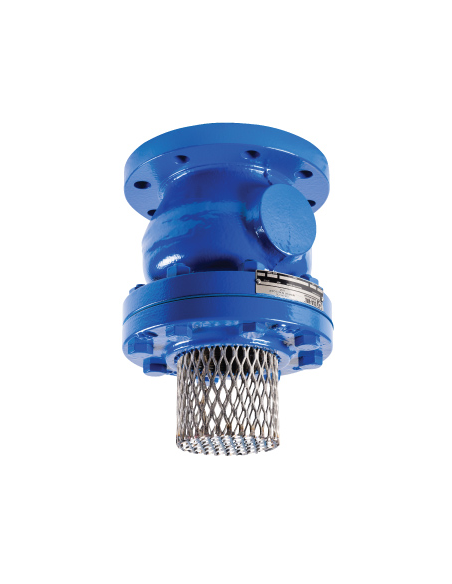

Ποδοβαλβίδα Cla-Val τύπος 583

Cla-Val 583 Series “Tite Seal” Foot Valve

Η Cla-Val 583 είναι ποδοβαλβίδα αντεπιστροφής για αναρροφήσεις αντλιών νερού, με φλαντζωτή σύνδεση ANSI και σώμα από ductile iron ASTM A536. Χρησιμοποιείται για διατήρηση πλήρωσης της αντλίας και αποτροπή επιστροφής νερού στη γραμμή αναρρόφησης.

Λειτουργία στεγάνωσης

Η σειρά 583 χρησιμοποιεί διάταξη “Tite Seal” με Buna-N στεγανοποιητικό. Η αρχική επαφή γίνεται στον μεταλλικό πώμα/δίσκο για μηδενική διαρροή, ενώ με την αύξηση της πίεσης το Buna-N συμπιέζεται περιορισμένα μέχρι την πλήρη επαφή με τη μεταλλική έδρα. Έτσι περιορίζεται η υπερσυμπίεση του ελαστομερούς και διατηρείται η πλήρωση της αντλίας.

Τυπικά χαρακτηριστικά

• Τύπος: foot valve / ποδοβαλβίδα αντεπιστροφής
• Σύνδεση: φλαντζωτή
• Τυποποίηση: ANSI
• Πίεση: 125 lbs, 150 lbs
• Σώμα: ASTM A536 ductile iron
• Στεγανοποίηση: Buna-N
• Μέσο: καθαρό νερό, τεχνικό νερό, δίκτυα άντλησης

Εφαρμογές

Κατάλληλη για:

• αναρροφήσεις φυγοκεντρικών αντλιών
• γεωτρήσεις και δεξαμενές
• αντλιοστάσια ύδρευσης
• irrigation pumping stations
• εγκαταστάσεις όπου απαιτείται διατήρηση prime

Κριτήρια επιλογής

Η επιλογή γίνεται με βάση την ANSI κλάση φλαντζών, τη διάμετρο αναρρόφησης, το διαθέσιμο NPSH, την επιτρεπτή απώλεια πίεσης και τη συμβατότητα του Buna-N με το μέσο. Σε αναρροφήσεις με αιωρούμενα στερεά απαιτείται έλεγχος φίλτρου/σχάρας και πρόγραμμα επιθεώρησης.

FAQ

Γιατί τοποθετείται στην αναρρόφηση;
Για να αποτρέπει την εκκένωση της σωλήνωσης όταν η αντλία σταματά.

Τι προσφέρει η έδρα Buna-N;
Βοηθά στη στεγανή διατήρηση της πλήρωσης της αντλίας.

Είναι βαλβίδα ελέγχου ροής;
Όχι. Είναι βαλβίδα αντεπιστροφής για αποτροπή αντίστροφης ροής.
