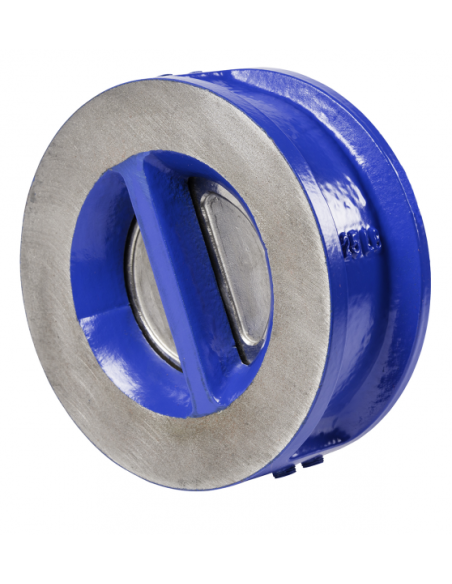

Βαλβίδα αντεπιστροφής σπαστού δίσκου Cla-Val τύπος 582

Cla-Val 582 Two-Door Wafer Check Valve

Η Cla-Val 582 είναι βαλβίδα αντεπιστροφής διπλού δίσκου τύπου wafer για δίκτυα νερού. Τοποθετείται μεταξύ φλαντζών ANSI και χρησιμοποιεί ελατήρια στρέψης ώστε οι δύο δίσκοι να κλείνουν πριν αρχίσει η αντίστροφη ροή, μειώνοντας το υδραυλικό πλήγμα.

Κατασκευή

  • Σώμα: σφαιροειδής χυτοσίδηρος ASTM A536 65-45-12
  • Δίσκοι: aluminum bronze ASTM B148
  • Έδρα / επιφάνειες στεγάνωσης: ανοξείδωτος χάλυβας
  • Ελατήρια: ανοξείδωτος χάλυβας
  • Επικάλυψη: εποξειδική δύο συστατικών εσωτερικά και εξωτερικά
  • Έδρα: resilient Buna-N, στεγανή και χυτευμένη στο σώμα

Διαστάσεις και πίεση

  • Μεγέθη: 2” έως 36”
  • 2”–6”: κατάλληλη για ANSI 150 και ANSI 300
  • 8”–36”: για ANSI 150
  • Σύνδεση: wafer, μεταξύ φλαντζών ANSI
  • Σε μεγέθη 10” και άνω προβλέπεται σημείο ανύψωσης με eye bolt

Εφαρμογές

Χρησιμοποιείται σε γραμμές κατάθλιψης αντλιών, δίκτυα ύδρευσης, άρδευση, booster sets, τεχνικό νερό και εγκαταστάσεις όπου απαιτείται μικρό μήκος εγκατάστασης.

Σύγκριση με swing check

Η διαδρομή κλεισίματος των δύο δίσκων είναι μικρότερη από βαλβίδα αντεπιστροφής μονόφυλλου swing τύπου. Αυτό επιτρέπει ταχύτερη απόκριση σε διακοπή αντλίας και περιορίζει το reverse flow πριν το κλείσιμο.

Κριτήρια επιλογής

  • παροχή και επιτρεπτή απώλεια πίεσης
  • κλάση φλαντζών ANSI
  • διαθέσιμο μήκος εγκατάστασης
  • απαίτηση στεγανότητας έδρας
  • οριζόντια ή κατακόρυφη θέση εγκατάστασης
  • συμβατότητα με πόσιμο ή τεχνικό νερό

FAQ

Γιατί επιλέγεται τύπος wafer;
Όταν απαιτείται συμπαγής εγκατάσταση και μικρό βάρος σε σχέση με globe ή swing check.

Πού βοηθούν τα ελατήρια στρέψης;
Κλείνουν τους δίσκους πριν την αντιστροφή ροής, περιορίζοντας slam και υδραυλικό πλήγμα.

Τυποποίηση (Επιλογές)
  • ANSI
Σύνδεση (Επιλογές)
  • Φλαντζωτή (τύπου φέτας)
Υλικό Κατασκευής (Επιλογές)
  • Σφαιροειδής Χυτοσίδηρος
Ονομαστική Πίεση (Επιλογές)
  • 150 lbs
  • 300 lbs

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

The Cla-Val 582 Series Two-Door Wafer Check Valve has torsion springs that force the two doors to shut before flow reversal, reducing the water hammer potential that normally occurs with single-door swing check valves. To help reduce water hammer, the two-door design also reduces the travel distance from open to shut off for a quicker response. Extremely short inlay length, the valve is both a compact and an economical solution.

Although lighter in weight than globe style swing check valves, Cla-Val Two-Door Wafer Check Valves are designed for heavy-duty applications.
