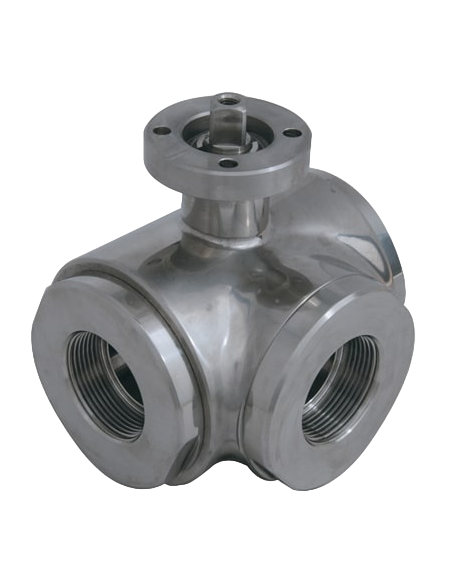

Σφαιρικός κρουνός 4G Ghidini τριών οδών διάταξης T τύπος 3630

Σφαιρικός κρουνός 3 οδών 4G Ghidini 3630, T-port, 3 seals

Ο 3630 είναι ανοξείδωτος σφαιρικός κρουνός τριών οδών με σφαίρα τύπου T, διάταξη 3 εδρών και άνω φλάντζα ISO 5211 / DIN 3337 για ενεργοποιητή. Η λειτουργία του αφορά επιλογή ή διανομή ροής μεταξύ τριών γραμμών, ανάλογα με τη θέση της σφαίρας. Δεν προορίζεται για συνεχή αναλογική ρύθμιση παροχής.

Κατασκευή

• Ροή: full bore.
• Υλικά: AISI 304L / 1.4307 ή AISI 316L / 1.4404.
• Έδρες σφαίρας: Modified Virgin PTFE.
• Παρεμβύσματα άκρων: NBR.
• Στεγανοποίηση στελέχους: PTFE με O-ring FKM.
• Εξωτερικό φινίρισμα: polished.
• Θερμοκρασία λειτουργίας: -20°C έως +170°C.

Συνδέσεις και πιέσεις

Η σειρά διατίθεται με ISO 228-1, DIN 11851, SMS, clamp, Garolla, Victaulic, butt-weld και λυόμενα φλαντζωτά άκρα. Στην έκδοση ISO 228 F/F/F καλύπτει 2 1/2” έως 4”. Οι ονομαστικές πιέσεις είναι PN16 για 2 1/2” και 3”, και PN10 για 4”.

Αυτοματισμός

Η έκδοση 3630 επιλέγεται όταν ο χειρισμός πρέπει να γίνει με πνευματικό ή ηλεκτρικό ενεργοποιητή. Οι πίνακες δίνουν φλάντζες F07 ή F10 και ενδεικτικές ροπές 60, 75 και 110 Nm ανά διάσταση. Στον αυτοματισμό πρέπει να επιβεβαιώνεται το flow plan της σφαίρας T, η φορά περιστροφής και η αντιστοίχιση των οριοδιακοπτών.

Επιλογές εδρών

Διαθέσιμες επιλογές: PTFE με γυαλί έως +170°C, PTFE με καρβογραφίτη έως +180°C, PTFE με inox έως +200°C και UHMW polyethylene έως +80°C. Κατόπιν ζητήσεως αναφέρονται αντιστατική εκτέλεση ATEX II 2G / II 2D και συμμόρφωση M.O.C.A. CE 1935/2004.

Εφαρμογές

Χρήση σε manifolds, skids, CIP βοηθητικές γραμμές, επιλογή δεξαμενής, νερό διεργασίας και καθαρά χημικά διαλύματα συμβατά με 316L / PTFE / FKM / NBR. Για T-port εφαρμογές η υδραυλική λογική πρέπει να καθορίζεται πριν από την παραγγελία.
