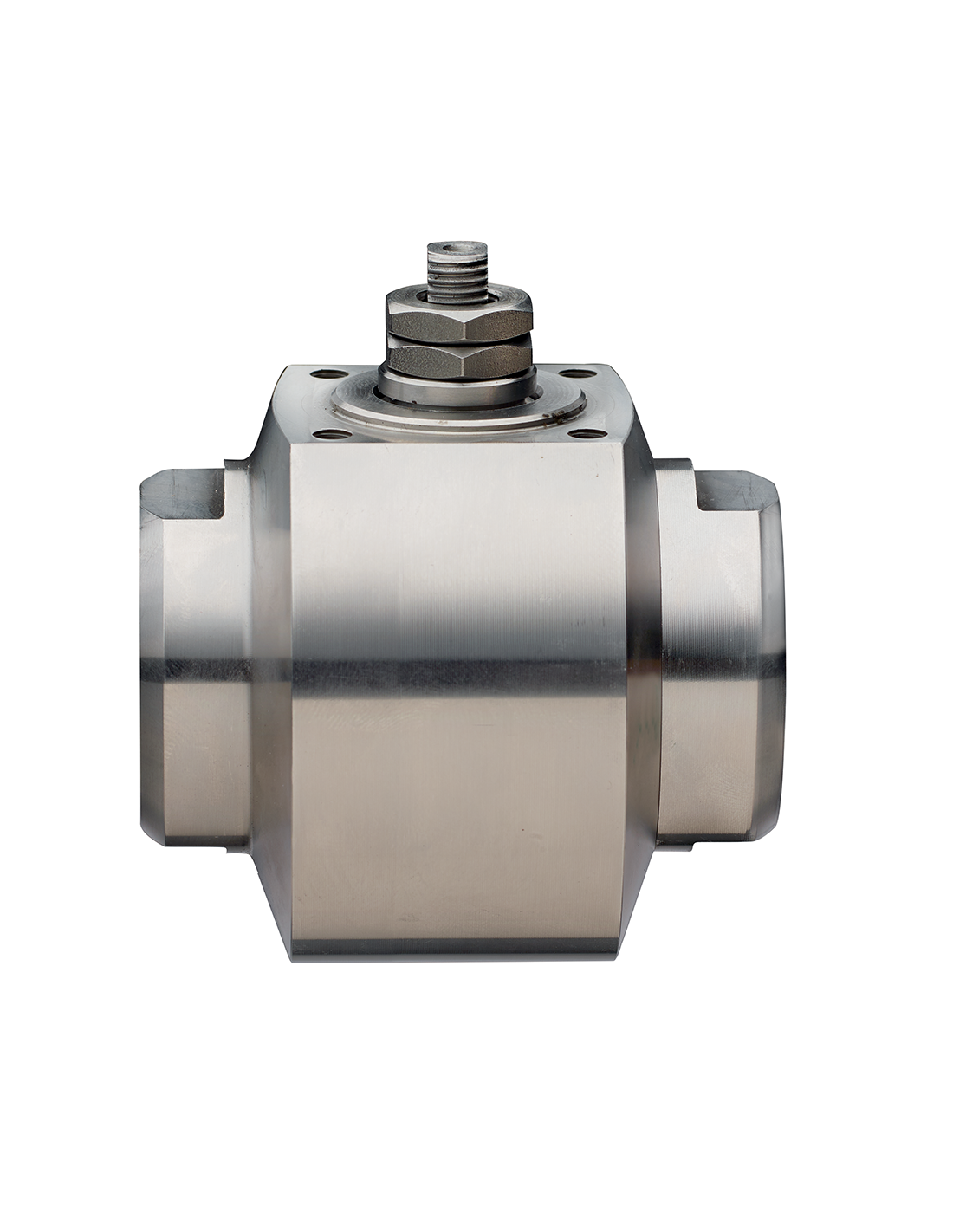

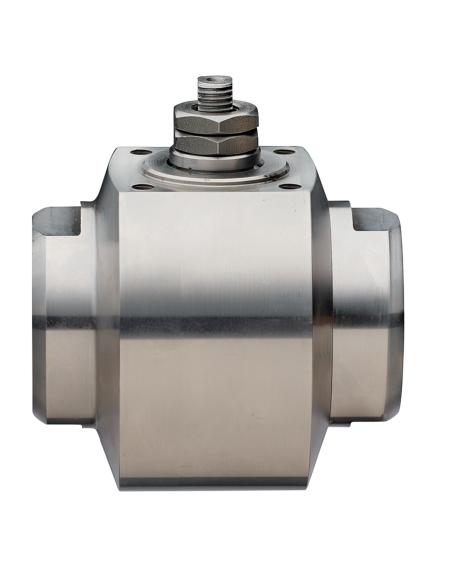

Σφαιρικός κρουνός δύο τεμαχίων Valpres τύπος 709H00

Σφαιρικός κρουνός Valpres 709H00

Σφαιρικός κρουνός 2 τεμαχίων από ASTM A479 316/316L, για συγκολλητές συνδέσεις σε γραμμές υψηλής πίεσης.

Τεχνικά χαρακτηριστικά

Διατομές: 1/2”–2”
Πίεση: PN138
Θερμοκρασία: -40°C έως +180°C
Vacuum: 10⁻² torr
Συνδέσεις: BW, SW ή long BW
Σώμα / άκρο: ASTM A479 316/316L
Σφαίρα: A351 CF8M / A479 316
Αντιστατικό στέλεχος: A564 TP630 H1150D / XM-19
Έδρες σφαίρας: PEEK
Body seat: Graphoil
V-pack: PTFE
O-rings: HNBR

Πιστοποιήσεις και ειδικές εκδόσεις

Διαθέσιμες εκτελέσεις fire-safe BS 6755-2, ATEX και fugitive emission tested ISO 15848-1. Υπάρχει δυνατότητα degreased έκδοσης για hydrogen service.

Εφαρμογές

Κατάλληλος για υδρογόνο, αέρια διεργασίας, καύσιμα, ατμό, θερμικά ρευστά και χημικές υπηρεσίες συμβατές με 316/316L, PEEK, Graphoil, PTFE και HNBR.

Κριτήρια επιλογής

Η 709H00 επιλέγεται όταν απαιτείται συγκολλητή ανοξείδωτη βάνα PN138 με θερμοκρασιακό εύρος μεγαλύτερο από τυπικές PTFE seated εκδόσεις. Για hydrogen service ελέγχονται degreasing, στεγανότητα στελέχους και απαιτήσεις ISO 15848.

Τυποποίηση (Επιλογές)

Σύνδεση (Επιλογές)

Υλικό Κατασκευής (Επιλογές)

ASTM A479 Type 316
ASTM A479 Type 316L

Ονομαστική Πίεση (Επιλογές)

PN 138

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Technical specifications

Temperature range: -40°C +180°C.

Vacuum: 10-2 torr.

Position	Part name	Material	N.° pieces
1	BODY	ASTM A479 316/316L	1
2	END CONNECTION	ASTM A479 316/316L	1
3	BALL	A351-CF8M/A479-316	1
4	ANTISTATIC STEM	A564-Tp630 H115OD/XM-19	1
5	BODY SEAT	GRAPHOIL	1
6	BALL SEAT	PEEK	2
7	ANTIFRICTION SEAT	PEEK	1
8	PACKING GLAND	A479 316/316L	1
9	V-PACK	PTFE	1
10	O-RING	HNBR	1
11	O-RING	HNBR	1
12	SPRING WASHER	AISI 304	2
13	NUT	A2-70	2

SIZE	DN	CODE	A	C	T	D	ØS	I	L	E	F	ØN	B	kv	PN	Kg
1/2"	15	709H0004	50	18,8	6,5	73	14	15	75	10	7	42	M5	17	138	1,85
3/4"	20	709H0005	54	18,8	6,5	79	20	16,3	90	10	7	42	M5	35	138	2,75
1"	25	709H0006	72	30,5	10,5	94	25	19,1	105	16	10	50	M6	64,5	138	4,65
1"1/4	32	709H0007	75,5	30,5	10,5	99	30	21,4	120	16	10	50	M6	103,8	138	5,25
1"1/2	40	709H0008	91,2	34,7	14,5	128	38	21,4	135	20	14	70	M8	174	138	9,65
2"	50	709H0010	101	35	14,5	146	49	25,7	155	20	14	70	M8	291	138	13,8

Versions available: BW, SW and long BW connection.

Available for HYDROGEN degreased.

Πιστοποιήσεις

FIRESAFE ATEX BS6755-2

F.E. TESTED ISO15848-1
