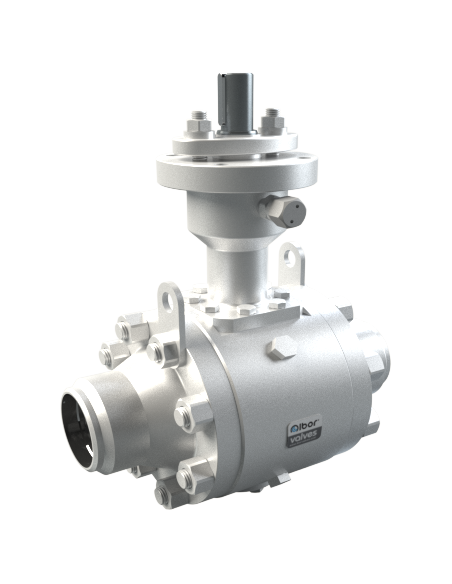

Σφαιρικός κρουνός Ibor τύπος 19005

Σφαιρικός κρουνός Ibor τύπος 19005

Ο Ibor 19005 είναι σφαιρικός κρουνός 2 οδών για απομόνωση ροής σε βιομηχανικά δίκτυα, με διαμόρφωση εδρών DIB I ή DIB II και δυνατότητα βοηθητικής στεγανοποίησης από τον άξονα.

Έδρες και στεγάνωση

• DIB I: double piston effect downstream και upstream
• DIB II: double piston effect downstream και single piston effect upstream
• Stem sealing injector
• Locking device
• Nipple & needle
• Overlay στην περιοχή έδρας ή σε όλα τα βρεχόμενα μέρη

Θερμική διαχείριση

Η έκδοση με heating jacket χρησιμοποιείται όταν το μέσο πρέπει να διατηρείται σε συγκεκριμένο θερμοκρασιακό εύρος. Τυπικές περιπτώσεις είναι ρευστά με υψηλό ιξώδες, μέσα με τάση στερεοποίησης ή γραμμές όπου απαιτείται θερμική σταθερότητα κατά την παύση ροής.

Συνδέσεις σωλήνωσης

• Flanged end: ASME B16.5, GOST 12815-80, EN 1092.1
• Butt weld end: ASME B16.25
• Integral nipples διαθέσιμα ανάλογα με τη διαμόρφωση γραμμής

Εφαρμογές

• χημικές και πετροχημικές γραμμές
• δίκτυα hydrocarbons και αερίων διεργασίας
• γραμμές με ανάγκη drain, vent ή sampling μέσω nipple & needle
• εφαρμογές όπου απαιτείται θερμική διατήρηση του μέσου

Σημεία επιλογής

Η επιλογή DIB I ή DIB II πρέπει να συνδέεται με τη φιλοσοφία απομόνωσης, την εκτόνωση κοιλότητας και τις απαιτήσεις δοκιμών στεγανότητας. Το overlay εξετάζεται όταν υπάρχουν διαβρωτικά ή φθοροποιά μέσα.
