Βασικά Χαρακτηριστικά των ατμοπαγίδων πλωτήρος CONA®S:
- Επιλογές Υλικών: Διαθέσιμες σε υλικά όπως χυτοσίδηρος, σφαιροειδής χυτοσίδηρος, σφυρήλατος χάλυβας, χάλυβας, και ανοξείδωτος χάλυβας.
- Υψηλές Πιέσεις και Θερμοκρασίες:
- PN16 / PN40: Για τυπικές εγκαταστάσεις.
- PN63 / PN100: Για εκδόσεις υψηλής θερμοκρασίας.
- PN160: Για εκδόσεις υψηλής πίεσης με ικανότητα να χειριστούν πιέσεις έως 110 barg και θερμοκρασίες έως 525°C για συγκεκριμένα μοντέλα.
Τύποι Συνδέσεων:
- Φλάντζες (DIN EN 1092-1 / -2, ANSI)
- Σωληνώσεις με σπείρωμα (Rp σπείρωμα, σπείρωμα NPT)
- Συνδέσεις συγκόλλησης σωλήνα (DIN EN 12760)
- Συνδέσεις συγκόλλησης άκρων (προετοιμασία συγκόλλησης σύμφωνα με EN ISO 9692)
Απόδοση και Τοποθέτηση:
- Λειτουργική Πίεση: Κυμαίνεται από 12,8 barg έως 110 barg ανάλογα με την κλάση πίεσης (PN16 έως PN160).
- Όρια Θερμοκρασίας: Από 200°C για τα μοντέλα PN16 έως 525°C για τα μοντέλα υψηλής θερμοκρασίας.
- Θέσεις Τοποθέτησης:
- Τυπική: Κάθετη
- Προαιρετική: Οριζόντια (με είσοδο από την αριστερή ή τη δεξιά πλευρά)
Ικανότητα και Ροή:
- Οι βαλβίδες διαρροής ατμού είναι σχεδιασμένες για να διαχειρίζονται καυτό συμπύκνωμα, ενώ για μεγαλύτερα συστήματα, διαθέτουν και δυνατότητες για κρύο συμπύκνωμα.
- Οι πίνακες ικανοτήτων στο έγγραφο παρέχουν μέγιστες ποσότητες ροής ανάλογα με τις διαφορικές πιέσεις και το μέγεθος της βαλβίδας (από DN15 έως DN100).
Επιπρόσθετα Χαρακτηριστικά:
- Ενσωματωμένη Προστασία Αντίστροφης Ροής: Προλαμβάνει την αντίστροφη ροή από εναλλάκτες θερμότητας ή συστήματα με ροή προς τα πίσω.
- Ταχεία Εκκίνηση Συστήματος: Το θερμοστατικό στοιχείο επιτρέπει την ταχεία εκκίνηση του συστήματος.
- Φίλτρο Στη Συσκευή: Διατίθεται για την αποφυγή επιβλαβών σωματιδίων που επηρεάζουν τη λειτουργία της βαλβίδας.
- Βαλβίδα Εκκένωσης: Διατίθεται ως προαιρετικό εξάρτημα για χειροκίνητη λειτουργία.
Επιλογές Εγκατάστασης:
- Η βαλβίδα CONA®S είναι σχεδιασμένη για ευχάριστη εγκατάσταση με επιλογές για κάθετη ή οριζόντια τοποθέτηση. Είναι σημαντικό να ακολουθηθούν οι σωστές θέσεις εγκατάστασης ανάλογα με τις απαιτήσεις του συστήματος.

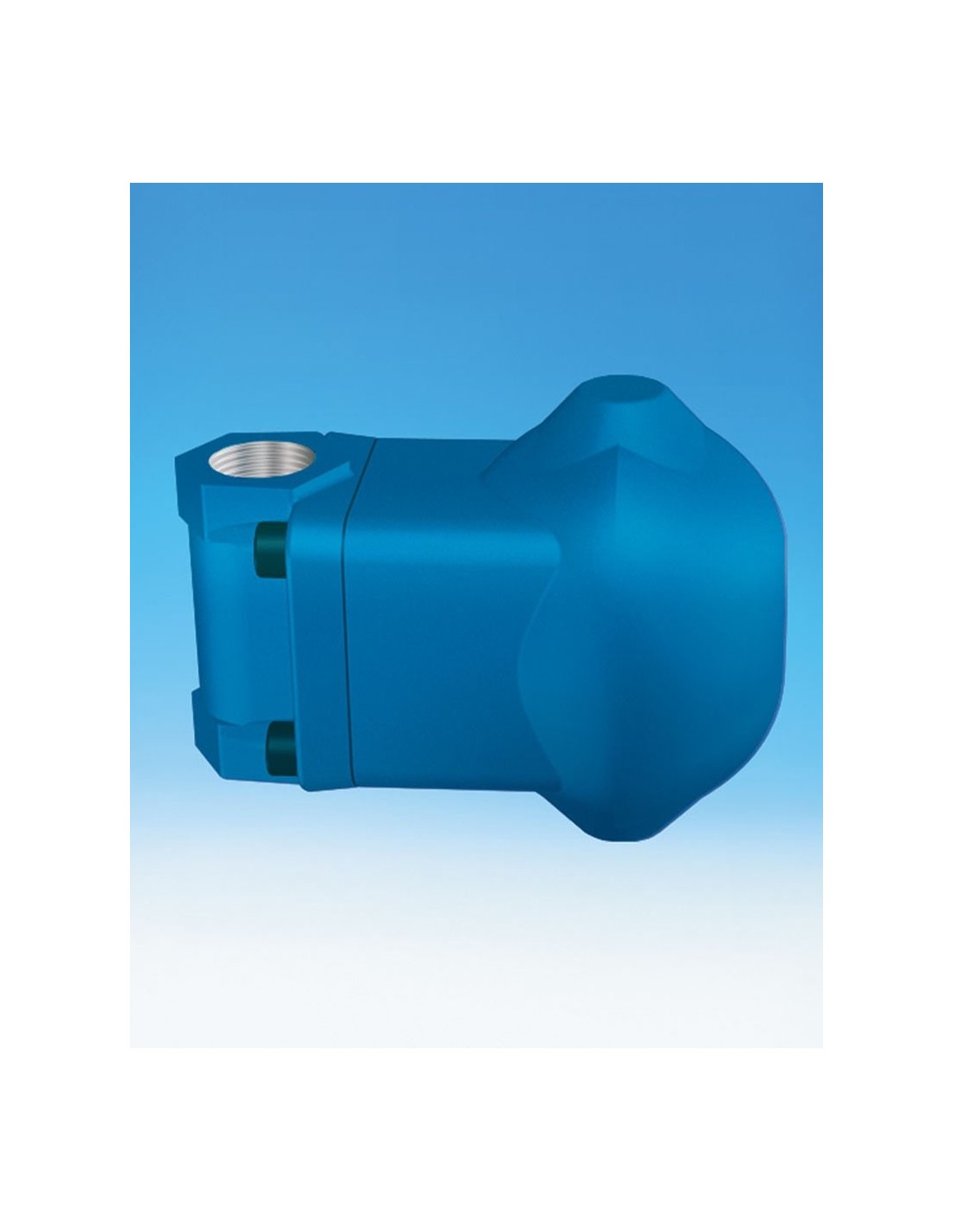

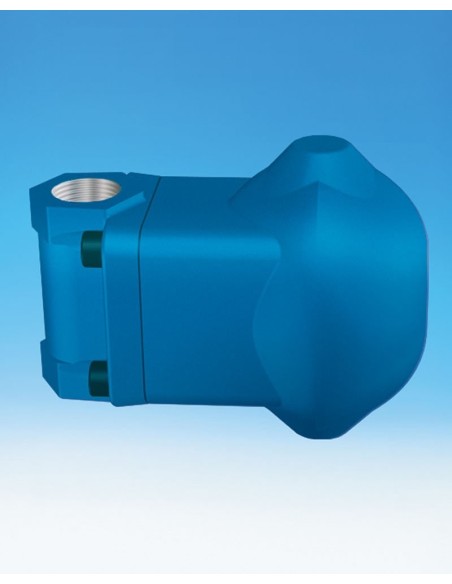

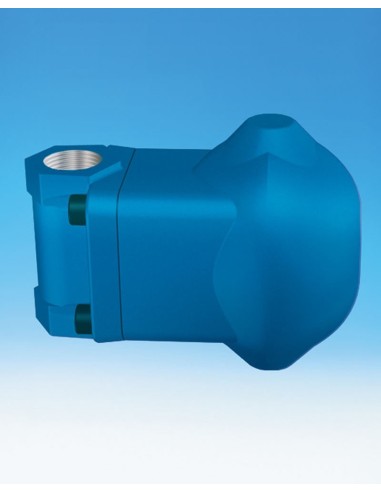

Βασικά Χαρακτηριστικά των ατμοπαγίδων πλωτήρος CONA® SC:
- Λειτουργική Πίεση: Διατίθεται σε PN16, PN25, και PN40 για διάφορα μοντέλα.
- Τύποι Συνδέσεων:
- Φλάντζες (DIN EN 1092-1, PN40)
- Σωληνώσεις με σπείρωμα (σπείρωμα Rp, σπείρωμα NPT)
- Συνδέσεις συγκόλλησης σωλήνα
- Συνδέσεις συγκόλλησης άκρων
- Υλικά: Διατίθεται σε σφαιροειδή χυτοσίδηρο, σφυρήλατο χάλυβα, χάλυβα, και ανοξείδωτο χάλυβα.
- Θερμοκρασιακά και Πιεστικά Όρια:
- Μέγιστη θερμοκρασία εισόδου: Έως 400°C για ορισμένα μοντέλα.
- Λειτουργικές πιέσεις: Έως 14 barg ανάλογα με το μοντέλο.
Μοντέλα:
- CONA® SC 629 (PN16, DN15): Βαλβίδα πλωτήρα με σπείρωμα (για οριζόντια τοποθέτηση).
- CONA® SC 634 (PN16/PN25/PN40, DN15-DN25): Βαλβίδα πλωτήρα με επιλογές για φλάντζες, σπείρωμα, συγκόλληση σωλήνα ή συγκόλληση άκρων.
- CONA® SC Plus 635 (PN16/PN40, DN25): Εκδοχή με βελτιωμένη απόδοση και γρήγορη εκκίνηση συστήματος.
- CONA® SC 636 (PN16/PN25/PN40, DN15-DN25): Υψηλής απόδοσης έκδοση με δυνατότητες για διάφορους τύπους συνδέσεων.
Επιπρόσθετα Χαρακτηριστικά:
- Εκκένωση Συμπυκνωμάτων Χωρίς Αντίσταση Πίεσης: Διασφαλίζει αποδοτική εκκένωση ακόμα και κατά τη διάρκεια διακυμάνσεων πίεσης και ποσότητας.
- Γρήγορη Εκκίνηση Συστήματος: Το θερμοστατικό στοιχείο επιτρέπει την ταχεία εκκίνηση του συστήματος.
- Ενσωματωμένη Προστασία Αντίστροφης Ροής: Προστατεύει τα συστήματα από ζημιές λόγω πλημμυρίδας.
- Βαλβίδα Εκκένωσης: Διατίθεται ως προαιρετικό εξάρτημα για χειροκίνητη λειτουργία.
Επιλογές Τοποθέτησης:
- Τυπική: Κάθετη τοποθέτηση
- Προαιρετική: Οριζόντια τοποθέτηση με είσοδο από την αριστερή ή δεξιά πλευρά
Εγκατάσταση & Συγκόλληση:
- Η βαλβίδα CONA® SC είναι σχεδιασμένη για ευχάριστη εγκατάσταση με επιλογές για κάθετη ή οριζόντια τοποθέτηση. Είναι σημαντικό να ακολουθηθούν οι σωστές θέσεις εγκατάστασης ανάλογα με τις απαιτήσεις του συστήματος.
