Σφαιρικός κρουνός 4G Ghidini ασηπτικός κατά DIN 11864-3 REIHE A/B/C_BKS + NKS FORM A FEMALE/MALE τύπος 103068

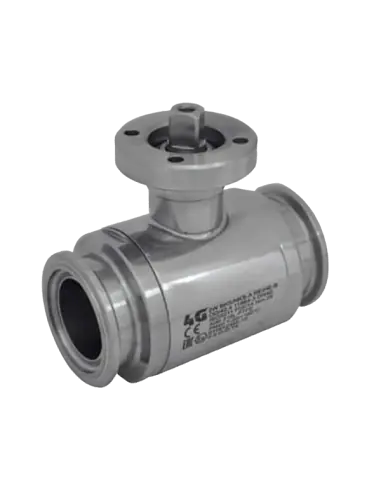

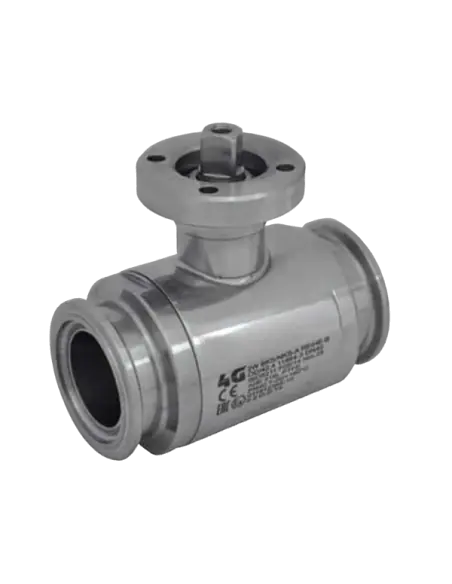

Ασηπτικός σφαιρικός κρουνός 4G Ghidini 103068

Δίοδη βάνα σφαίρας για ασηπτικές γραμμές κατά DIN 11864-3, με σύνδεση BKS + NKS Form A female/male. Η σειρά 103068 προορίζεται για σημεία όπου απαιτείται αποσπώμενη ασηπτική σύνδεση και δυνατότητα τοποθέτησης ενεργοποιητή μέσω ISO 5211 / DIN 3337.

Τεχνικά δεδομένα

  • Τύπος: two-way ball valve
  • Ροή: πλήρης ή μειωμένη διέλευση
  • Υλικό: AISI 316L / 1.4404
  • Έδρες: modified virgin PTFE
  • Θερμοκρασία λειτουργίας: -20°C έως +170°C
  • Εξωτερικό φινίρισμα: polished
  • Πίεση επιλογής: PN25, PN40, PN64, PN100, ανά DN και διαμόρφωση
  • Προαιρετικά: ATEX αντιστατική διάταξη και M.O.C.A. CE 1935/2004.

Επιλογή Reihe

  • Reihe A: για σωλήνα DIN 11866-A / DIN 11850 Reihe 2, DN10–DN100
  • Reihe B: για σωλήνα DIN 11866-B / ISO 1127, DN10–DN80
  • Reihe C: για σωλήνα DIN 11866-C / ASTM A-270, DN10–DN100.

Η επιλογή δεν γίνεται μόνο από το DN. Πρέπει να ελεγχθούν η πραγματική διάσταση σωλήνα, η σειρά DIN 11866, η γεωμετρία BKS/NKS και το παρέμβυσμα σύνδεσης.

Στεγανοποίηση και εφαρμογές

Η βασική στεγανοποίηση PTFE χρησιμοποιείται σε νερό διεργασίας, τρόφιμα, ποτά, καλλυντικά, φαρμακευτικά υγρά και CIP/SIP κυκλώματα, εφόσον υπάρχει συμβατότητα με 316L και PTFE. Διατίθενται εναλλακτικές έδρες PTFE glass, PTFE carbographite, PTFE inox έως +200°C και UHMW-PE έως +80°C.

FAQ

Πότε επιλέγεται η 103068;
Όταν η γραμμή απαιτεί σύνδεση BKS + NKS Form A female/male και πρόβλεψη για ενεργοποιητή.

Χρησιμοποιείται για ρύθμιση παροχής;
Όχι ως κύρια λειτουργία. Είναι βάνα on/off απομόνωσης σε ασηπτική διεργασία.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Aceptik
Υλικό Κατασκευής (Επιλογές)
  • 1.4404
Ονομαστική Πίεση (Επιλογές)
  • PN 25
  • PN 40
  • PN 64
  • PN 100
Έδρα (Επιλογές)
  • PTFE Virgin (Modified)

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

TWO-way ball valve

Drive: ISO 5211 – DIN 3337 flange for actuator

Connection:

  • ASEPTIK normative DIN 11864-3 REIHE A, BKS + NKS Form A. For TUBE according to normative DIN 11866-A (DIN 11850 REIHE 2)
  • ASEPTIK normative DIN 11864-3 REIHE B, BKS + NKS Form A. For TUBE according to normative DIN 11866-B (ISO 1127)
  • ASEPTIK normative DIN 11864-3 REIHE C, BKS + NKS Form A. For TUBE according to normative DIN 11866-C (ASTM A-270)

Flow: Full and reduced

Material: Aisi 316L (1.4404)

Measure:

  • from DN10 to DN100
  • from DN10 to DN80

Seals: Modified Virgin P.T.F.E.

Operating temperature: -20°C+170°C

Outer finish: Polished

On request:

Antistatic device ATEX:

II 2G Ex h IIC T4 Gb

II 2D Ex h IIIC T135°C Db

M.O.C.A. CE 1935/2004

• Seals made of:

PTFE with glass -20°C+170°C

PTFE with carbographite -20°C+180°C

PTFE with inox -20°C+200°C

UHMW High-molecular weight polyethylene -20°C+80°C
