Σφαιρικός κρουνός 4G Ghidini ασηπτικός κατά DIN 11864-3 REIHE A/B/C_BKS FORM A MALE τύπος 103069

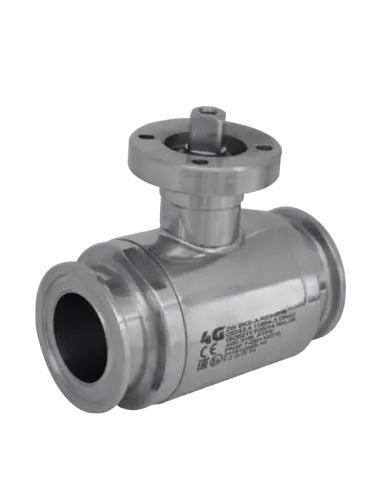

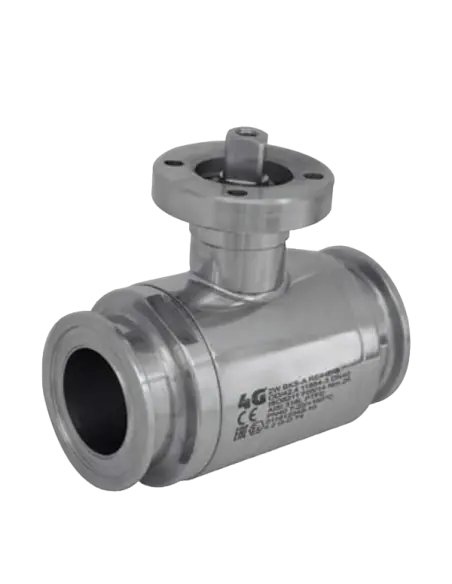

Ασηπτικός σφαιρικός κρουνός 4G Ghidini 103069

Δίοδη βάνα σφαίρας για ασηπτικές γραμμές κατά DIN 11864-3, με αρσενική σύνδεση BKS Form A. Η έκδοση 103069 διαφέρει από την 100169 επειδή διαθέτει άξονα για ενεργοποιητή με φλάντζα ISO 5211 / DIN 3337, άρα προορίζεται για χειροκίνητη ή αυτοματοποιημένη on/off λειτουργία.

Τεχνικά δεδομένα

  • Τύπος: two-way ball valve
  • Ροή: πλήρης ή μειωμένη διέλευση
  • Υλικό: AISI 316L / 1.4404
  • Έδρες: modified virgin PTFE
  • Θερμοκρασία λειτουργίας: -20°C έως +170°C
  • Φινίρισμα: polished
  • Πίεση επιλογής: PN25, PN40, PN64, PN100, ανά DN
  • Προαιρετικά: ATEX αντιστατική διάταξη και M.O.C.A. CE 1935/2004.

Σειρές σωλήνωσης

  • Reihe A: DIN 11866-A / DIN 11850 Reihe 2, DN10–DN100
  • Reihe B: DIN 11866-B / ISO 1127, DN10–DN80
  • Reihe C: DIN 11866-C / ASTM A-270, DN10–DN100.

Η επιλογή Reihe πρέπει να επιβεβαιώνεται από την πραγματική εξωτερική διάμετρο σωλήνα, τη γεωμετρία BKS και το παρέμβυσμα της ασηπτικής σύνδεσης, όχι μόνο από την ονομαστική διάμετρο.

Στεγανοποίηση και μέσα

Η βασική στεγανοποίηση PTFE καλύπτει νερό διεργασίας, τρόφιμα, ποτά, καλλυντικά, φαρμακευτικά υγρά και CIP/SIP κυκλώματα, εφόσον υπάρχει χημική συμβατότητα με 316L και PTFE. Διατίθενται εναλλακτικές έδρες PTFE glass, PTFE carbographite, PTFE inox έως +200°C και UHMW-PE έως +80°C.

FAQ

Πότε επιλέγεται η 103069;
Όταν απαιτείται αρσενική BKS Form A σύνδεση DIN 11864-3 και πρόβλεψη για πνευματικό ή ηλεκτρικό ενεργοποιητή.

Είναι ρυθμιστική βάνα;
Όχι ως κύρια χρήση. Επιλέγεται για απομόνωση ή αλλαγή κατάστασης γραμμής σε ασηπτική διεργασία.

Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Aceptik
Υλικό Κατασκευής (Επιλογές)
  • 1.4404
Ονομαστική Πίεση (Επιλογές)
  • PN 25
  • PN 40
  • PN 64
  • PN 100
Έδρα (Επιλογές)
  • PTFE Virgin (Modified)

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

TWO-way ball valve

Drive: ISO 5211 – DIN 3337 flange for actuator

Connection:

  • ASEPTIK normative DIN 11864-3 REIHE A, BKS Form A. For TUBE according to normative DIN 11866-A  (DIN 11850 REIHE 2)
  • ASEPTIK normative DIN 11864-3 REIHE B, BKS Form A. According to normative DIN 11866-B for TUBE (ISO 1127)
  • ASEPTIK normative DIN 11864-3 REIHE C, BKS Form A. For TUBE according to normative DIN 11866-C (ASTM A-270)

Flow: Full and reduced

Material: Aisi 316L (1.4404)

Measure:

  • from DN10 to DN100
  • from DN10 to DN80

Seals: Modified Virgin P.T.F.E.

Operating temperature: -20°C +170°C

Outer finish: Polished

On request:

Antistatic device ATEX:

II 2G Ex h IIC T4 Gb

II 2D Ex h IIIC T135°C Db

M.O.C.A. CE 1935/2004

• Seals made of:

PTFE with glass -20°C+170°C

PTFE with carbographite -20°C+180°C

PTFE with inox -20°C+200°C

UHMW High-molecular weight polyethylene -20°C+80°C
