Our practical IMBHV mounting bridge is made of stainless steel 1.4301 and is height and width adjustable to all standardized drive drilling patterns according to vdi/vde 3845 and ISO 5211. It covers the drilling patterns 80x30mm and 130x30mm and the drive shaft heights 20 and 30mm. Using a separate lower part, we also realize the heights 40 and 50mm or the drilling pattern 50x25mm. This version was originally developed for mounting our i-box on drives with a drilling pattern 130x30m, but also enables manual emergency operation on the drive using an open-end wrench.

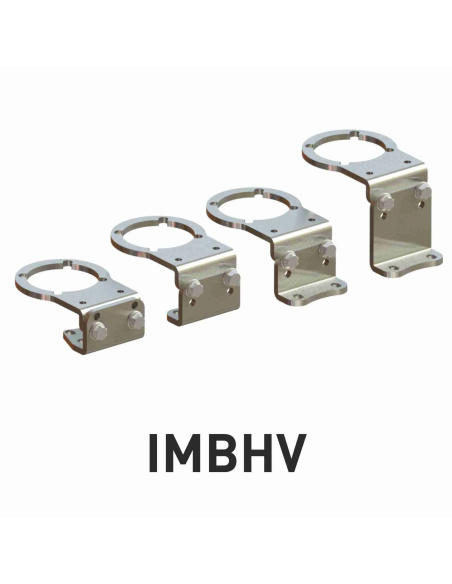

Μπρακέτα Eurotec τύπος VDI - VDE - IMBHV
Τα μπρακέτα Eurotec VDI/VDE – IMBHV
Τα Eurotec IMBHV χρησιμοποιούνται για την τοποθέτηση limit switch box ή i-box επάνω σε πνευματικούς περιστροφικούς ενεργοποιητές βαλβίδων 1/4 στροφής. Η εφαρμογή τους αφορά συγκροτήματα με σφαιρικές βαλβίδες, βαλβίδες πεταλούδας και plug valves, όπου απαιτείται σωστή ευθυγράμμιση άξονα ενεργοποιητή και άξονα ένδειξης θέσης.
Μηχανική συμβατότητα
- Πρότυπα σύνδεσης: VDI/VDE 3845 και ISO 5211
- Υλικό: ανοξείδωτος χάλυβας 1.4301
- Ρυθμιζόμενο ύψος και πλάτος
- Drilling patterns: 80 x 30 mm και 130 x 30 mm
- Ύψη άξονα ενεργοποιητή: 20 mm και 30 mm
- Με πρόσθετο κάτω μέρος: 40 / 50 mm ή drilling pattern 50 x 25 mm
Λειτουργικός ρόλος
Τα μπρακέτα δεν έρχονται σε επαφή με το ρευστό διεργασίας. Η επιλογή τους γίνεται από τη μηχανική διεπαφή του ενεργοποιητή, το ύψος άξονα και τον τύπο switch box. Η σωστή τοποθέτηση περιορίζει έκκεντρα φορτία στον άξονα ένδειξης και μειώνει σφάλματα τελικής θέσης προς PLC ή DCS.
Η έκδοση IMBHV αναπτύχθηκε για τοποθέτηση Eurotec i-box σε ενεργοποιητές με drilling pattern 130 x 30 mm και επιτρέπει χειροκίνητη επέμβαση στον ενεργοποιητή με γερμανικό κλειδί.
Πρότυπα και πιστοποιήσεις
Η Eurotec αναφέρει πιστοποίηση DIN EN ISO 9001:2015 και πιστοποίηση ποιότητας ISO/IEC 80079-34 για παραγωγή εξοπλισμού που προορίζεται για εφαρμογές σε εκρηκτικές ατμόσφαιρες. Οι πιστοποιήσεις αφορούν το σύστημα παραγωγής και τα σχετικά εξαρτήματα αυτοματισμού· τα μπρακέτα αξιολογούνται κυρίως ως μηχανικό εξάρτημα στήριξης.
FAQ
Πότε ελέγχεται το ύψος άξονα;
Πριν την επιλογή switch box, ώστε η μηχανική σύζευξη να γίνεται χωρίς αξονική πίεση ή πλευρικό φορτίο.
Τι ελέγχεται στη συντήρηση;
Σύσφιξη βιδών, διάβρωση, ευθυγράμμιση άξονα, μηχανικός τζόγος και σωστή ενεργοποίηση των limit switches.
Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά
Περιγραφή
Πιστοποιητικά
DIN EN ISO 9001:2015
EUROTEC Antriebszubehör GmbH is a company certified according to ISO 9001-2015. The certification body of TÜV SÜD Management Service GmbH certifies that our company is certified for system components for the automation of industrial valves in the areas of
- Development
- Production
- Distribution
has introduced and successfully applies a quality management system
ISO/IEC 80079-34 (ATEX-QM)
EUROTEC Antriebszubehör GmbH is a certified manufacturer of devices and protective systems for intended use in potentially explosive atmospheres in accordance with Directive 2014/34/EU and the quality management standard ISO IEC 80079-34. We are audited annually and attach great importance to safe processes for the manufacture of absolutely safe and reliable products.
You can download the following certificates here:
For further questions about explosion protection, ask our experts
EU declaration of conformity
With our products we meet the requirements of the Machinery Directive 2006/42/EC as well as the Low Voltage Directive 2014/35/EU and the EMC Directive 2014/30/EU.
You can download the EU declarations of conformity for the standard range here:
The ATEX declarations of conformity for the explosion-proof products can be found on the product pages directly for the respective limit switch box series.
SIL
For use in safety-relevant systems and processes, we have carried out an FMEDA for our limit switch boxes and solenoid valves in collaboration with exida and classified our products into the corresponding SIL levels. Our products meet the criteria from SIL 1 to SIL 3.
You can download the SIL declarations of conformity here:
For more information, ask our experts.
EAC-TR (Russia)
Our limit switch boxes are also certified according to the Russian standard EAC TR CU 004 and TR CU 012. You can download the certificate for the explosion-proof area here:
EAC approval for limit switch boxes (Ex-protected)
CCC (China)
Our limit switch boxes are also certified according to the Chinese standard CCC, CNCA-C23-01:2019. You can download the certificates here:
UKCA (England)
Our products for explosion-proof areas are also certified according to the British standard UKCA, UKSI 2016:1107.
ROHS
EUROTEC Antriebszubehör GmbH is aware of its responsibility towards the environment and people.
We attach great importance to the greatest possible transparency in the supply chain and provide all information to the best of our knowledge and belief.
REACH
EUROTEC Antriebszubehör GmbH is aware of its responsibility towards the environment and people.
We attach great importance to the greatest possible transparency in the supply chain and provide all information to the best of our knowledge and belief.
Regulation EC 1907/2006 (REACH)
