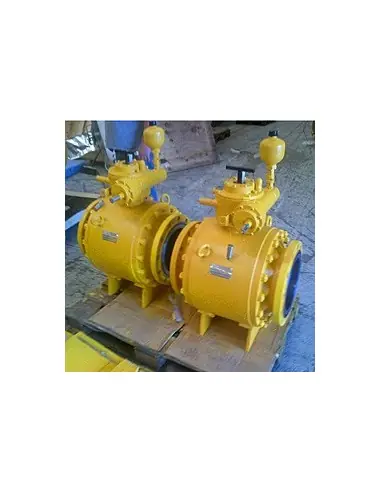

Σφαιρικός κρουνός Fluitek Trunnion Mounted Side Entry

Σφαιρικός κρουνός Fluitek Trunnion Mounted Side Entry – Η Ιδανική Επιλογή για Ασφαλή Βιομηχανική Ροή

Ο Σφαιρικός κρουνός Fluitek Trunnion Mounted Side Entry αποτελεί την κορυφαία λύση για αποτελεσματικό και ασφαλή έλεγχο ροής σε βιομηχανικά περιβάλλοντα. Με προηγμένη τεχνολογία και στιβαρή κατασκευή, προσφέρει αξιοπιστία και μακροζωία σε κάθε χρήση. Είναι σχεδιασμένος για να αντέχει σε απαιτητικές συνθήκες, μειώνοντας τη φθορά και τα κόστη συντήρησης. Ιδανικός για εργοστάσια, μονάδες επεξεργασίας και δίκτυα διανομής υγρών ή αερίων.

Κύρια Χαρακτηριστικά & Οφέλη του Σφαιρικού Κρουνού Fluitek Trunnion Mounted Side Entry

  • Απόλυτη Ασφάλεια: Η πλευρική είσοδος (Side Entry) επιτρέπει εύκολη εγκατάσταση και γρήγορη πρόσβαση για επιθεώρηση και συντήρηση, χωρίς να διακόπτεται η παραγωγή.
  • Σταθερή Απόδοση: Η σχεδίαση trunnion προσφέρει σταθερή στήριξη στη σφαίρα, εξασφαλίζοντας ομαλή ροή και σταθερή πίεση, ακόμα και σε υψηλές απαιτήσεις.
  • Αντοχή στον Χρόνο: Υψηλής ποιότητας υλικά προστατεύουν από διάβρωση, προσφέροντας μεγάλη διάρκεια ζωής και μειώνοντας την ανάγκη για αντικατάσταση.
  • Ενεργειακή Αποδοτικότητα: Ο μηχανισμός εξοικονομεί ενέργεια, μειώνοντας τις απώλειες λόγω διαρροών και διατηρώντας χαμηλή κατανάλωση.
  • Ευκολία στη Χρήση: Η εργονομική λαβή και η ξεκάθαρη ένδειξη θέσης διευκολύνουν τον χειρισμό ακόμα και από αρχάριους χρήστες.
  • Αξιοπιστία στην Τέλεια Σφράγιση: Προστατεύει το δίκτυο από διαρροές χάρη στον εξελιγμένο μηχανισμό στεγανοποίησης που προσφέρει σιγουριά και ηρεμία στον χρήστη.

Με τον Σφαιρικό κρουνό Fluitek Trunnion Mounted Side Entry έχετε τον απόλυτο έλεγχο της ροής, ακόμα και στις πιο απαιτητικές συνθήκες. Η συνδυαστική του τεχνολογία και η ποιοτική κατασκευή εγγυώνται ομαλή λειτουργία χωρίς εκπλήξεις, ενώ μειώνεται ο κίνδυνος βλαβών και διακοπών στην παραγωγή. Επενδύστε σε ένα προϊόν που προσφέρει σιγουριά, ασφάλεια και βέλτιστη απόδοση κάθε στιγμή.

Περιγραφή

Valve main technical features include anti blow-out stem and valve seats design available in three different versions:

  • SPE (Single Piston Effect): the seat is energized by upstream pressure only .
  • DPE (Double Piston Effect): the seat can be energized by upstream pressure or by body cavity pressure .
  • DUAL (SPE upstream and DPE downstream): combining the two seat designs explained above, a double barrier can be assured in case of seat sealing failure.

Main reference codes:

• Standard design can be in accordance with API 6D / API 6D SS / ASME B16.34 / API 6A. • Antistatic design as per API 6D and ISO 17292.

• Valve ends can be flanged (RF, FF, MF or FF, RTJ), according to ASME B16.5 (up to 24”) or ASME B16.47 (26” and above), Butt-Welding according to ASME B16.25, or Hub, according to customer Requirements.

• Fire Safe according to BS6755 / API 6FA / API 607, since each sealing point is provided by a secondary fire-safe seal in graphite. Valve soft seats also are provided with secondary metal-to-metal seal in case of fire.

Trunnion ball valves can be manual operated (lever or gearbox depending on valve size), but also equipped with an actuator (electric, pneumatic, hydraulic, gas-over-oil etc.).

Standard design is soft seated and gear operated, the following special designs are also available:

  • CRYOGENIC (see specific section): full austenitic stainless steel valve, provided with PCTFE or metal seat, lipseals as static and dynamic seals, stem extension according to BS6364 (or as per customer requests).
  • METAL-TO-METAL SEAT: for high temperatures (larger than 250°C) or dirt/slurry service, hard facing on seat and ball contact surfaces (Tungsten or Chromium Carbide).
  • SUBSEA DESIGN: for subsea applications, Side entry Ball valves are provided with additional seals, blind nuts, subsea actuators etc. Valve design according to API 6D SS and ISO 14723.
  • STEM EXTENSION. For special applications the operator (lever/gear/actuator) can be lifted by an extension fixed to valve body, and a joint coupled to the stem.

The following optional features are also available:

  • Locking device.
  • Floating ball valves for drain and vent connections (if prescribed by Customer requirements).
  • Emergency stem seal injection.
  • Emergency seats sealant injection.
  • Weld overlay (316 or Inconel 625) on dynamic sealing areas or in all wetted parts.
  • Removable supports.
  • Certified lifting devices.
  • Welded glandplate.
  • Seal welded fittings.

Certifications

Fluitek SRL Company Quality Policy 11-2022 – ENG
