Υαλοδείκτης δεξαμενής Noris τύπος 232

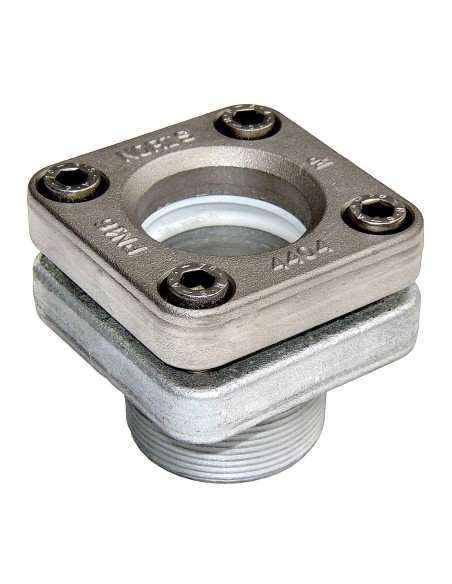

Υαλοδείκτης Noris Type 232 με αρσενικό σπείρωμα

Ο Noris Bauform 232 είναι βιδωτός υαλοδείκτης με αρσενική σύνδεση G / BSP για απευθείας τοποθέτηση σε σπειρωτές αναμονές δεξαμενών, σωληνώσεων ή δοχείων. Χρησιμοποιείται για τοπική οπτική επιθεώρηση ροής, παρουσίας υγρού ή αερίου, χρώματος, αφρισμού και καθαρότητας μέσου.

Συνθήκες λειτουργίας

• Πίεση λειτουργίας: έως 40 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C
• Σύνδεση: αρσενικό σπείρωμα G / BSP
• Μέσα: υγρά και αέρια
• Εγκατάσταση: σε σπειρωτή υποδοχή, ανάλογα με τη διαμόρφωση του δοχείου ή της σωλήνωσης

Υλικά και γυαλί

Το σώμα διατίθεται σε χάλυβα ή ανοξείδωτο χάλυβα. Το γυαλί επιλέγεται ως βοριοπυριτικό κατά DIN 7080 ή soda-lime κατά DIN 8902. Η επιλογή εξαρτάται από πίεση, θερμοκρασία, χημική συμβατότητα και απαιτήσεις ορατότητας στη διεργασία.

Κριτήρια επιλογής

Για σωστή προδιαγραφή απαιτούνται:

• διάμετρος σπειρώματος
• πίεση λειτουργίας
• θερμοκρασία λειτουργίας
• υλικό σώματος
• τύπος γυαλιού
• συμβατότητα με το μέσο διεργασίας

Τυπικές εφαρμογές

Ο Type 232 χρησιμοποιείται σε σημεία όπου δεν προβλέπεται φλάντζα ή συγκολλητή βάση, αλλά υπάρχει σπειρωτή σύνδεση. Είναι κατάλληλος για βοηθητικά δοχεία, μικρές δεξαμενές, γραμμές υγρών, γραμμές αερίων και ειδικές κατασκευές μικρής σειράς.

Διαφορά από φλαντζωτούς ή συγκολλητούς τύπους

Η βασική διαφορά είναι η σύνδεση. Ο Type 232 βιδώνεται με αρσενικό G / BSP σπείρωμα, ενώ άλλοι τύποι υαλοδεικτών απαιτούν φλάντζα, weld-neck σύνδεση ή συγκόλληση στο κέλυφος του δοχείου. Αυτό επηρεάζει τη μηχανική φόρτιση, τη στεγανότητα και τη δυνατότητα αντικατάστασης.

FAQ

Είναι όργανο συνεχούς μέτρησης στάθμης;
Όχι. Είναι οπτικό εξάρτημα επιθεώρησης.

Χρειάζεται actuator;
Όχι. Δεν διαθέτει μηχανισμό ενεργοποίησης.

Τι ελέγχεται στη συντήρηση;
Καθαρότητα γυαλιού, ρωγμές, κατάσταση στεγανοποίησης, σύσφιξη κοχλιών και ίχνη διαρροής στο σπείρωμα.
