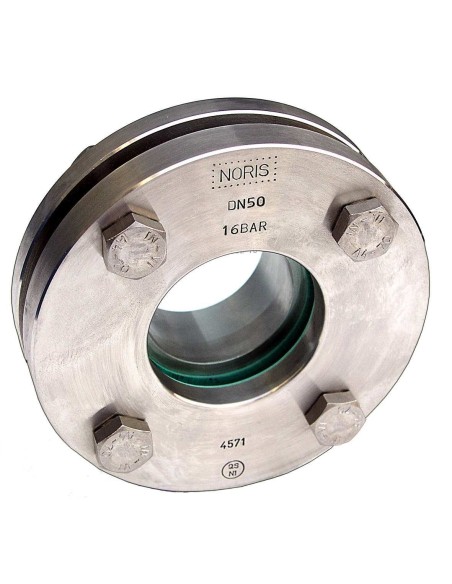

Υαλοδείκτης δεξαμενής Noris τύπος 230

Υαλοδείκτης Noris Type 230 με άκρα συγκόλλησης

Ο Noris Bauform 230 είναι κυκλικός υαλοδείκτης με weld-neck flanges, κατάλληλος για συγκολλητή εγκατάσταση σε δεξαμενές, δοχεία και σωληνώσεις. Χρησιμοποιείται για άμεση οπτική επιθεώρηση ροής, παρουσίας υγρού ή αερίου, χρώματος, αφρισμού και καθαρότητας μέσου. Η τεκμηρίωση τον αναφέρει για εφαρμογές με υγρά αλλά και αέρια, ιδιαίτερα σε ειδικές κατασκευές.

Τεχνικά χαρακτηριστικά

• Σύνδεση: άκρα συγκόλλησης / weld-neck flanges
• Εφαρμογή: δεξαμενές, σωληνώσεις, δοχεία
• Μέσα: υγρά και αέρια
• Ονομαστικές διαστάσεις: DN 40 έως DN 200
• Πίεση: διαθέσιμη σε διαφορετικές ονομαστικές πιέσεις, ανά κατασκευή
• Παράδειγμα παραγγελίας: DN 50, βοριοπυριτικό γυαλί DIN 7080, 16 bar

Υλικά και γυαλί

Τα άκρα συγκόλλησης και το κάλυμμα διατίθενται σε WN 1.4571, WN 1.4541 ή ανθρακούχο χάλυβα. Το γυαλί επιλέγεται ως βοριοπυριτικό κατά DIN 7080 ή soda-lime κατά DIN 8902. Η στεγανοποίηση είναι χωρίς αμίαντο ή άλλο υλικό κατόπιν απαίτησης εφαρμογής.

Διαστασιολόγηση

Η διάμετρος ορατότητας αντιστοιχεί στο DN. Οι τυπικές διαστάσεις καλύπτουν DN 40, 50, 65, 80, 100, 125, 150 και 200, με εξωτερική διάσταση A από 150 έως 340 mm και διάμετρο σύνδεσης d από 48,3 έως 219,1 mm.

Κριτήρια επιλογής

Ο Type 230 επιλέγεται όταν απαιτείται υαλοδείκτης σε σωλήνωση ή δοχείο με συγκολλητή σύνδεση, αντί για φλαντζωτή ή βιδωτή διάταξη. Η τελική επιλογή πρέπει να βασίζεται σε DN, πίεση σχεδιασμού, υλικό σωλήνωσης, μέσο διεργασίας, θερμοκρασία, τύπο γυαλιού και συμβατότητα παρεμβύσματος.

FAQ

Είναι δείκτης συνεχούς μέτρησης στάθμης;
Όχι. Είναι οπτικό εξάρτημα επιθεώρησης.

Χρειάζεται actuator;
Όχι. Δεν διαθέτει ενεργοποιούμενα μέρη.

Πότε προτιμάται από Type 220/225;
Όταν η επιθεώρηση αφορά σωλήνωση ή συγκολλητή σύνδεση τύπου neck, όχι επιμήκη θυρίδα στο κέλυφος δεξαμενής.
