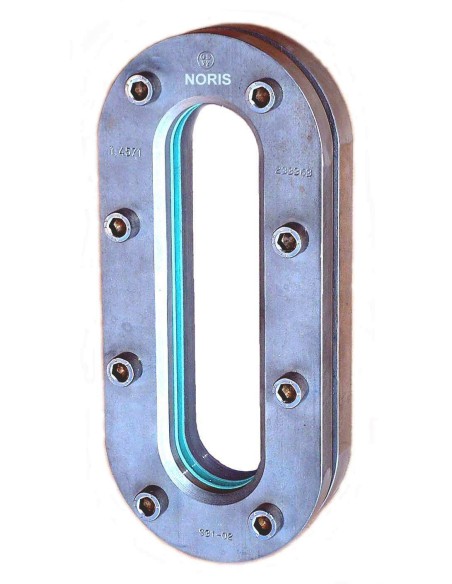

Υαλοδείκτης δεξαμενής Noris τύπος 225

Υαλοδείκτης δεξαμενής Noris Type 225

Ο Noris Bauform 225 είναι επιμήκης ορθογωνικός υαλοδείκτης για συγκόλληση απευθείας σε δεξαμενές, δοχεία και σιλό. Χρησιμοποιείται για τοπική οπτική παρατήρηση της επιφάνειας υγρού ή της περιοχής στάθμης, χωρίς να αποτελεί όργανο συνεχούς μέτρησης.

Συνθήκες λειτουργίας

• Πίεση λειτουργίας: 3 / 6 / 25 bar
• Θερμοκρασία: 100 °C ή 280 °C
• Σύνδεση: συγκολλητή τοποθέτηση στο κέλυφος δεξαμενής
• Γυαλί: βοριοπυριτικό κατά DIN 7081 ή soda-lime κατά DIN 8903
• Στεγανοποίηση: χωρίς αμίαντο ή άλλο υλικό κατόπιν απαίτησης
• Υλικά σώματος/καλύμματος: WN 1.4571 ή RSt 37-2 / H II
• Κοχλίες: A4-70 ή 8.8 γαλβανισμένοι

Διαστάσεις ορατότητας

Η ορατή περιοχή εξαρτάται από την πίεση σχεδιασμού. Στα 3 bar το πλάτος ορατότητας είναι 50 mm, στα 6 bar είναι 30 mm και στα 25 bar είναι 20 mm. Τα μήκη ορατότητας κυμαίνονται ενδεικτικά από 126 έως 690 mm, ανάλογα με την πίεση και τη διάσταση τοποθέτησης.

Τυπικές εφαρμογές

• Δεξαμενές αποθήκευσης και δοχεία διεργασίας
• Σιλό με ανάγκη πλευρικής επιθεώρησης
• Παρακολούθηση επιφάνειας υγρού, αφρισμού ή επικαθίσεων
• Εφαρμογές όπου απαιτείται μεγαλύτερο πεδίο ορατότητας από κυκλικό υαλοδείκτη

Κριτήρια επιλογής

Ο Type 225 επιλέγεται όταν χρειάζεται επιμήκης περιοχή παρατήρησης με συγκολλητή ενσωμάτωση στο δοχείο. Η επιλογή πίεσης επηρεάζει άμεσα τη γεωμετρία του γυαλιού και το διαθέσιμο οπτικό άνοιγμα. Μετά τη συγκόλληση πρέπει να ελέγχεται η επιπεδότητα της επιφάνειας στεγανοποίησης και, αν απαιτείται, να γίνεται επανακατεργασία. Πριν τη λειτουργία πρέπει να ελέγχεται η αντοχή της ενίσχυσης του ανοίγματος σύμφωνα με TÜV leaflet B9 / AD Merkblatt B9.

FAQ

Χρειάζεται actuator;
Όχι. Είναι στατικό εξάρτημα οπτικής επιθεώρησης.

Πότε προτιμάται έναντι Type 220;
Όταν απαιτείται επιμήκης οπτική θυρίδα με διαθέσιμες εκδόσεις 3, 6 ή 25 bar.

Τι ελέγχεται στη συντήρηση;
Γυαλί, παρεμβύσματα, κοχλίες, επιφάνεια έδρασης και ίχνη διαρροής μετά από θερμικούς κύκλους.
