Υαλοδείκτης δεξαμενής Noris τύπος 220

Υαλοδείκτης δεξαμενής Noris Type 220

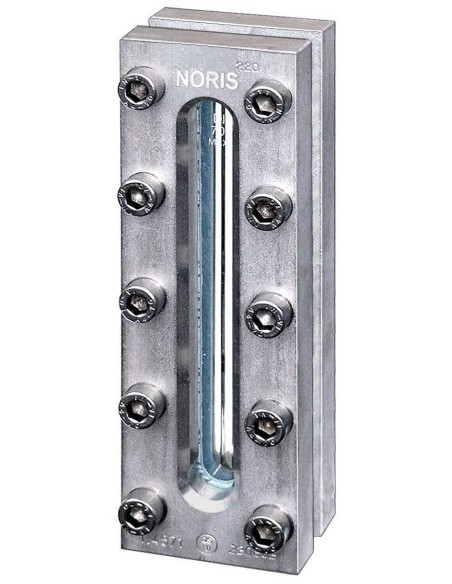

Ο Noris Bauform 220 είναι ορθογωνικός υαλοδείκτης για συγκόλληση απευθείας σε δεξαμενές, δοχεία και σιλό. Χρησιμοποιείται για τοπική οπτική παρατήρηση της επιφάνειας υγρού, όχι ως όργανο συνεχούς μέτρησης στάθμης.

Συνθήκες λειτουργίας

• Ονομαστική πίεση: 16 bar / PN 16
• Θερμοκρασία: έως 243 °C, για κορεσμένο ατμό ή θερμό νερό σε άμεση επαφή
• Γυαλί: βοριοπυριτικό reflex κατά DIN 7081
• Στεγανοποίηση: χωρίς αμίαντο ή άλλο υλικό κατόπιν απαίτησης
• Διαθέσιμα μήκη σώματος: 170 έως 930 mm
• Μήκος ορατότητας: 120 έως 880 mm

Υλικά κατασκευής

Οι βασικοί συνδυασμοί περιλαμβάνουν συγκολλητή βάση από WN 1.4571 ή RSt 37-2, κάλυμμα από WN 1.4571 ή RSt 37-2 και κοχλίες A4-70 ή 8.8 γαλβανισμένους. Η σελίδα προϊόντος αναφέρει επίσης επιλογές υλικών 1.0038 και 1.4571.

Διαστασιολόγηση και εγκατάσταση

Για μήκη 500–740 mm η διάταξη χρησιμοποιεί δύο γυάλινους δίσκους, ενώ στο μήκος 930 mm χρησιμοποιεί τρεις. Ο αριθμός κοχλιών κυμαίνεται από 8 έως 42, ανάλογα με το μήκος. Μετά τη συγκόλληση πρέπει να ελέγχεται η επιπεδότητα της επιφάνειας στεγανοποίησης και, αν απαιτείται, να γίνεται επανακατεργασία.

Τυπικές εφαρμογές

• Δεξαμενές θερμού νερού ή συμπυκνωμάτων
• Δοχεία διεργασίας με ανάγκη παρατήρησης επιφάνειας υγρού
• Σιλό ή κλειστά δοχεία με πλευρικό σημείο επιθεώρησης
• Εφαρμογές όπου απαιτείται μεγαλύτερο κάθετο πεδίο ορατότητας από έναν κυκλικό υαλοδείκτη

Κριτήρια επιλογής

Ο Type 220 επιλέγεται όταν απαιτείται ορθογωνικό παράθυρο παρατήρησης, PN 16 και συγκολλητή ενσωμάτωση στο κέλυφος του δοχείου. Πριν τη λειτουργία πρέπει να ελέγχεται η ενίσχυση του ανοίγματος στο τοίχωμα του δοχείου σύμφωνα με TÜV leaflet B9 / AD Merkblatt B9.

FAQ

Χρειάζεται actuator;
Όχι. Είναι στατικό εξάρτημα οπτικής επιθεώρησης.

Τι ελέγχεται στη συντήρηση;
Γυαλί, παρεμβύσματα, κοχλίες, επιπεδότητα έδρασης και ίχνη διαρροής μετά από θερμικούς κύκλους.

Πότε προτιμάται έναντι κυκλικού τύπου;
Όταν χρειάζεται μεγαλύτερη γραμμική περιοχή ορατότητας στη στάθμη ή στην επιφάνεια υγρού.
