Προκατασκευασμένες Μονάδες / Skids ADCA τύπος FRECO

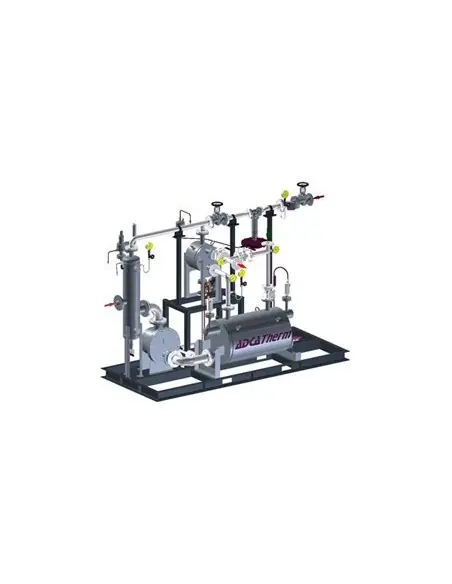

ADCA ADCATherm FRECO – Μονάδα ανάκτησης θερμότητας flash steam

Η FRECO είναι skid ανάκτησης θερμότητας από ατμό flash, θερμό συμπύκνωμα ή συνδυασμό τους. Εφαρμόζεται κυρίως σε λεβητοστάσια ατμού για προθέρμανση συνεχούς ροής νερού, όπως make-up water προς το σύστημα νερού τροφοδοσίας.

Αρχή λειτουργίας

Το επιστρεφόμενο συμπύκνωμα εκτονώνεται σε flash vessel. Ο παραγόμενος ατμός flash και το υπόλοιπο θερμό συμπύκνωμα οδηγούνται σε ξεχωριστούς εναλλάκτες, όπου προθερμαίνουν πιεσμένο νερό τροφοδοσίας πριν από economizer ή απευθείας είσοδο στον λέβητα.

Η διάταξη εγκαθίσταται κατάντη των αντλιών τροφοδοσίας, ώστε η προθέρμανση να γίνεται υπό πίεση. Έτσι το νερό μπορεί να θερμανθεί πάνω από 100 °C χωρίς βρασμό, αποφεύγοντας τη σπηλαίωση που θα εμφανιζόταν σε ατμοσφαιρική δεξαμενή με θερμοκρασίες άνω των 90 °C.

Μέσα και διαμόρφωση

Κατάλληλα μέσα:

• ατμός flash,
• κορεσμένος ατμός υποβοήθησης,
• θερμό συμπύκνωμα,
• νερό τροφοδοσίας,
• συμβατά βιομηχανικά ρευστά, ανά υλικά κατασκευής.

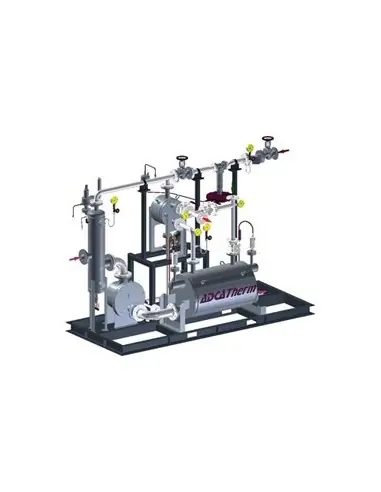

Η τυπική διάταξη μπορεί να περιλαμβάνει flash vessel, εναλλάκτες, σταθμό μείωσης πίεσης ατμού, όργανα πίεσης/θερμοκρασίας, βάνες απομόνωσης, ατμοπαγίδες και bypass από cold water προς hot water.

Κρίσιμα σημεία σχεδιασμού

Για διαστασιολόγηση απαιτούνται:

• παροχή και θερμοκρασία συμπυκνώματος,
• παροχή και θερμοκρασία make-up water,
• πιέσεις λειτουργίας,
• δυναμικότητα και πίεση λειτουργίας λέβητα,
• διαθέσιμη πίεση ατμού,
• ανάγκη για ατμοσφαιρικό εξαερισμό ώστε να μην αυξάνεται η αντίθλιψη επιστροφής συμπυκνωμάτων.

Σε μη συνεχείς καταναλώσεις απαιτείται έλεγχος για ανακυκλοφορία, βαλβίδες ανακούφισης ή επιπλέον προστασίες, επειδή υπάρχει κίνδυνος υπερθέρμανσης και υπερπίεσης στους εναλλάκτες.

FAQ

Αντικαθιστά μονάδα επιστροφής συμπυκνωμάτων;
Όχι. Ανακτά θερμότητα πριν ή παράλληλα με την τελική επιστροφή συμπυκνώματος στη δεξαμενή.

Πότε απαιτείται μειωτής πίεσης;
Όταν η πίεση ατμού πρέπει να σταθεροποιηθεί για ελεγχόμενη θερμική λειτουργία της μονάδας.
