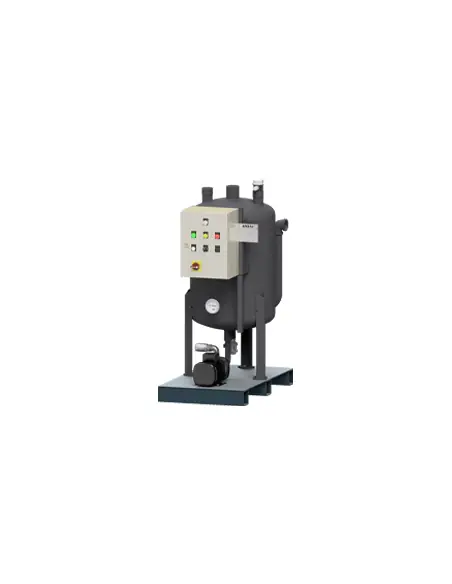

Προκατασκευασμένες Μονάδες / Skids ADCA τύπος ECRUV

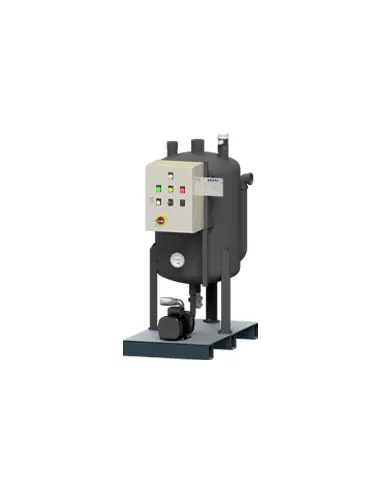

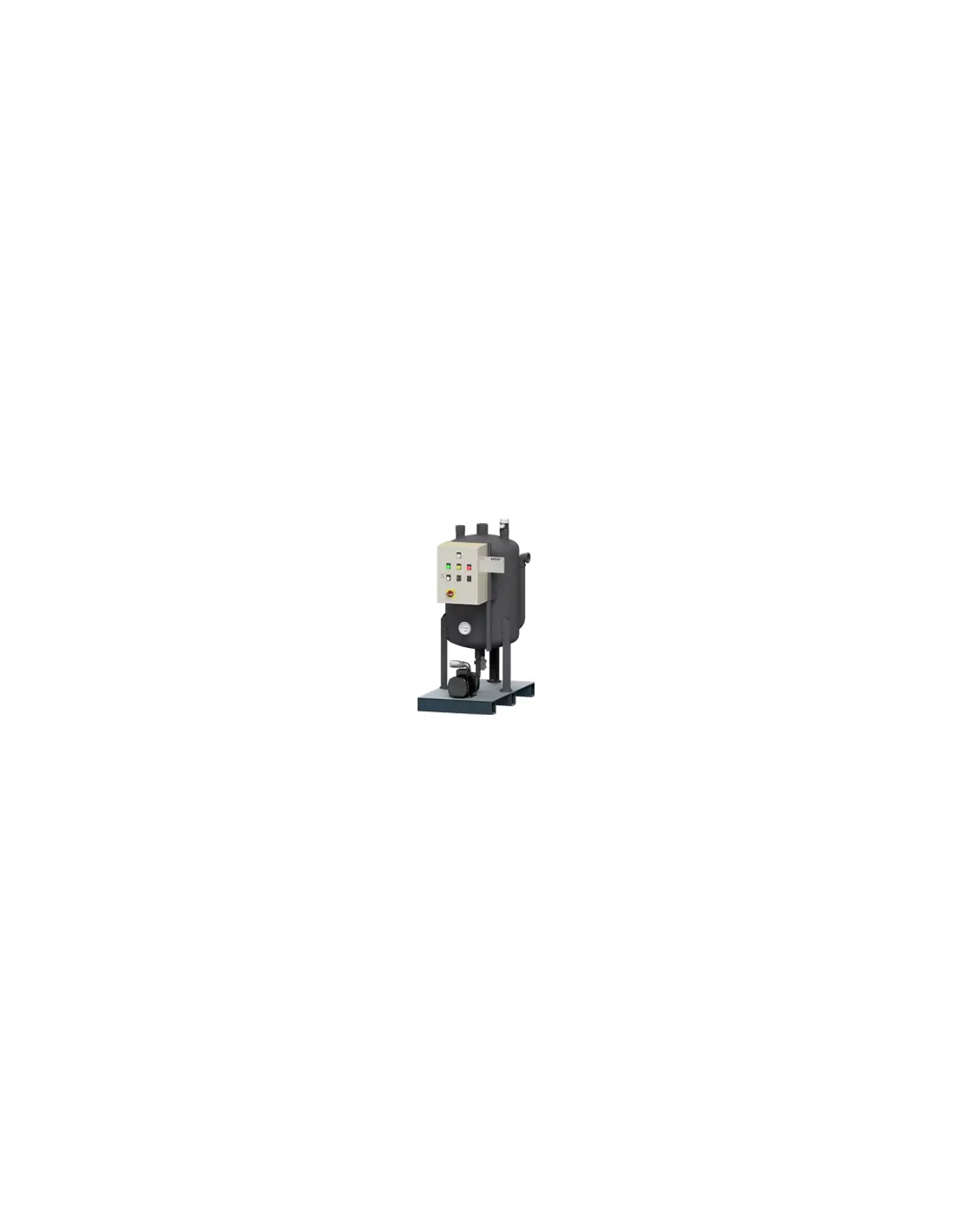

ADCA ADCAMat ECRUV – Κάθετη ηλεκτρική μονάδα επιστροφής συμπυκνωμάτων

Η ADCA ECRUV είναι ηλεκτρική μονάδα συλλογής και επιστροφής θερμών συμπυκνωμάτων, σε κάθετη διάταξη receiver. Χρησιμοποιείται όταν το συμπύκνωμα πρέπει να μεταφερθεί σε μεγαλύτερο ύψος ή σε γραμμή υψηλότερης πίεσης, συνήθως προς δεξαμενή νερού τροφοδοσίας λέβητα. Τα τυπικά μοντέλα καλύπτουν παροχές έως 4 m³/h.

Αρχή λειτουργίας

Το συμπύκνωμα εισέρχεται από επάνω συνδέσεις μέσω ανοξείδωτων σωλήνων διασποράς. Καθώς ανεβαίνει η στάθμη στο δοχείο, οι αγώγιμοι διακόπτες στάθμης δίνουν εντολή εκκίνησης στην ηλεκτρική αντλία. Η μονάδα λειτουργεί σε ατμοσφαιρική πίεση και απαιτεί ελεύθερη γραμμή εξαερισμού και υπερχείλισης.

Τεχνικά στοιχεία

• Μοντέλα: ECV150 2T10 και ECV225 4T10
• Όγκος δοχείου: 150 L ή 225 L
• Παροχή: 2 ή 4 m³/h
• Μανομετρικό: 10 m
• Θερμοκρασία συμπυκνώματος: έως 98 °C
• Αντλία: ανοξείδωτη, low-NPSH
• Τροφοδοσία: 3~ 380–415 V AC, 50 Hz
• Πίνακας ελέγχου: IP65 ή ανώτερο, με ενδείξεις βλάβης, συναγερμούς στάθμης και επαφές τηλεμετρίας.

Υλικά και επιλογές

Το δοχείο κατασκευάζεται από P235GH / 1.0325 ή AISI 316 / 1.4401. Το πλαίσιο μπορεί να είναι S235JR ή AISI 304. Διατίθενται επιλογές πλήρους ή μερικής ανοξείδωτης κατασκευής, θερμομόνωσης με πετροβάμβακα και εξωτερική προστασία αλουμινίου, διαφορετικών παροχών και ειδικών διαμορφώσεων.

ECRUV έναντι ECRU

Η ECRUV χρησιμοποιεί κάθετο receiver και καλύπτει μικρότερες τυπικές παροχές έως 4 m³/h. Η ECRU είναι οριζόντια μονάδα, κατάλληλη για μεγαλύτερες παροχές και διαφορετική διάταξη εγκατάστασης. Η επιλογή γίνεται από διαθέσιμο χώρο, παροχή συμπυκνωμάτων, μανομετρικό, θερμοκρασία και απαιτήσεις συντήρησης.

Συμμόρφωση

Η ECRUV λειτουργεί αποκλειστικά σε ατμοσφαιρική πίεση και βρίσκεται εκτός πεδίου PED. Συμμορφώνεται με την Οδηγία Μηχανών και φέρει CE. Με ενσωματωμένο πίνακα καλύπτονται επίσης οι απαιτήσεις χαμηλής τάσης και EMC.

FAQ

Πότε επιλέγεται κάθετη μονάδα;
Όταν υπάρχει περιορισμένο οριζόντιο αποτύπωμα ή μικρή έως μεσαία παροχή συμπυκνωμάτων.

Τι απαιτείται στη διαστασιολόγηση;
Παροχή, θερμοκρασία, στατικό ύψος, πίεση γραμμής επιστροφής, διαθέσιμο NPSH και υλικό κατασκευής.
