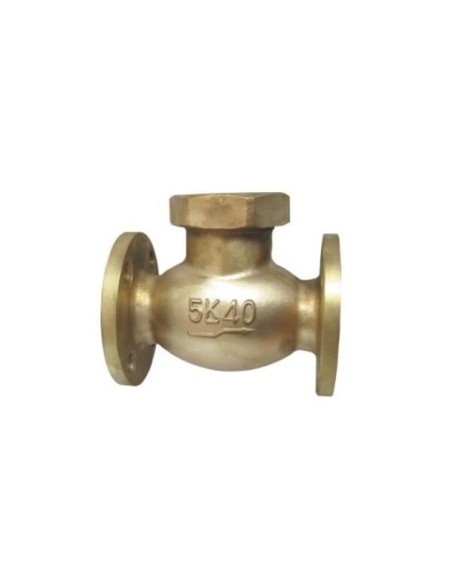

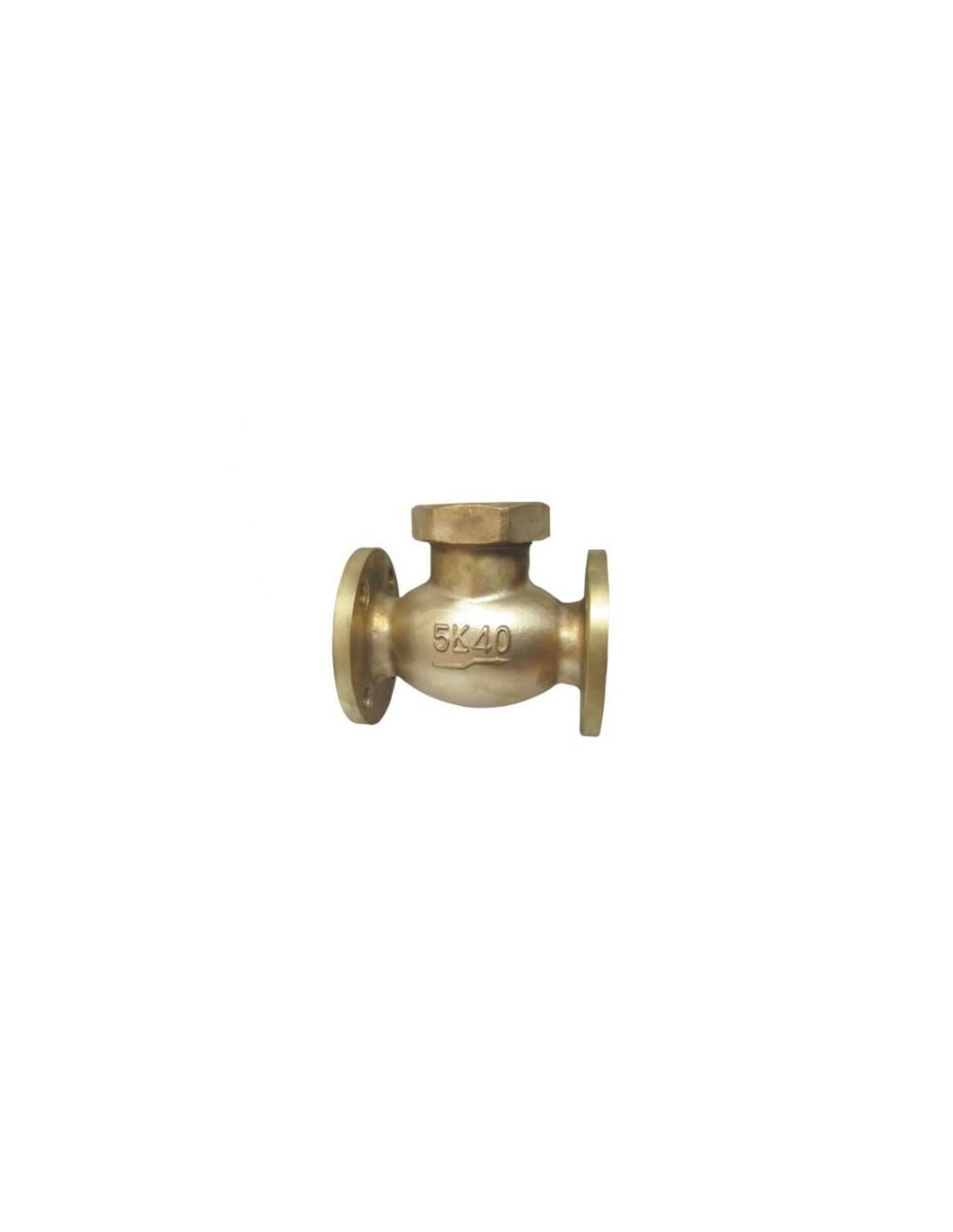

Βαλβίδα αντεπιστροφής τύπου κλαπέ Ορειχάλκινη κατά JIS 5K Τύπος F7415 (Union Bonnet Type)

Bronze βαλβίδα αντεπιστροφής lift check JIS 5K F7415

Βαλβίδα αντεπιστροφής τύπου lift check globe valve με union bonnet, για ναυτιλιακά βοηθητικά δίκτυα μικρών διαμέτρων. Παρότι η εμπορική κατηγορία αναφέρει swing check, η τεχνική περιγραφή του προϊόντος ορίζει Bronze 5K Lift Check Globe Valve – Union Bonnet Type.

Πρότυπα και δοκιμές

• Πρότυπο σχεδιασμού: JIS F7415-1996
• Πρότυπο δοκιμής: JIS F7400-1996
• Κλάση σύνδεσης: JIS 5K
• Υδραυλική δοκιμή σώματος: 1,05 MPa
• Δοκιμή έδρας: 0,77–0,4 MPa

Κατασκευή

• Σώμα: BC6 bronze
• Καπάκι: BC6 bronze
• Δίσκος: BC6 bronze
• Στεγανοποίηση καπακιού: non-asbestos gasket
• Τύπος καπακιού: union bonnet
• Διαστάσεις: DN15 έως DN40

Το union bonnet επιτρέπει πρόσβαση στο εσωτερικό της βαλβίδας για έλεγχο δίσκου, έδρας και παρεμβύσματος, χωρίς να απαιτείται αποσυναρμολόγηση ολόκληρης της γραμμής όταν υπάρχει επαρκής χώρος συντήρησης.

Λειτουργία

Ο δίσκος ανυψώνεται από τη διαφορική πίεση της ροής και επανέρχεται στην έδρα όταν μειωθεί η παροχή ή εμφανιστεί αντίθλιψη. Η διάταξη lift check απαιτεί καθαρό μέσο και επαρκή ταχύτητα ροής, ώστε ο δίσκος να μην ταλαντώνεται.

Τυπικές εφαρμογές

• γραμμές γλυκού νερού πλοίων
• βοηθητικά κυκλώματα ψύξης
• service water lines
• κατάθλιψη μικρών αντλιών
• εγκαταστάσεις με φλάντζες JIS 5K

Επιλογή και συντήρηση

Η επιλογή πρέπει να ελέγχει DN, πίεση λειτουργίας, παροχή, φορά ροής και συμβατότητα BC6 bronze με το μέσο. Σε δίκτυα με αιωρούμενα στερεά, άλατα ή επικαθίσεις, απαιτείται περιοδικός καθαρισμός έδρας και έλεγχος ελεύθερης κίνησης του δίσκου.

FAQ

Ποια είναι η διαφορά από swing check;
Η lift check έχει δίσκο με κατακόρυφη κίνηση ως προς την έδρα, ενώ η swing check χρησιμοποιεί αρθρωτό κλαπέ.

Χρειάζεται actuator;
Όχι. Η λειτουργία γίνεται μηχανικά από τη ροή και την αντίστροφη πίεση.
