Βαλβίδα αντεπιστροφής κλαπέ Valvosider κατά DIN - Pressure Seal

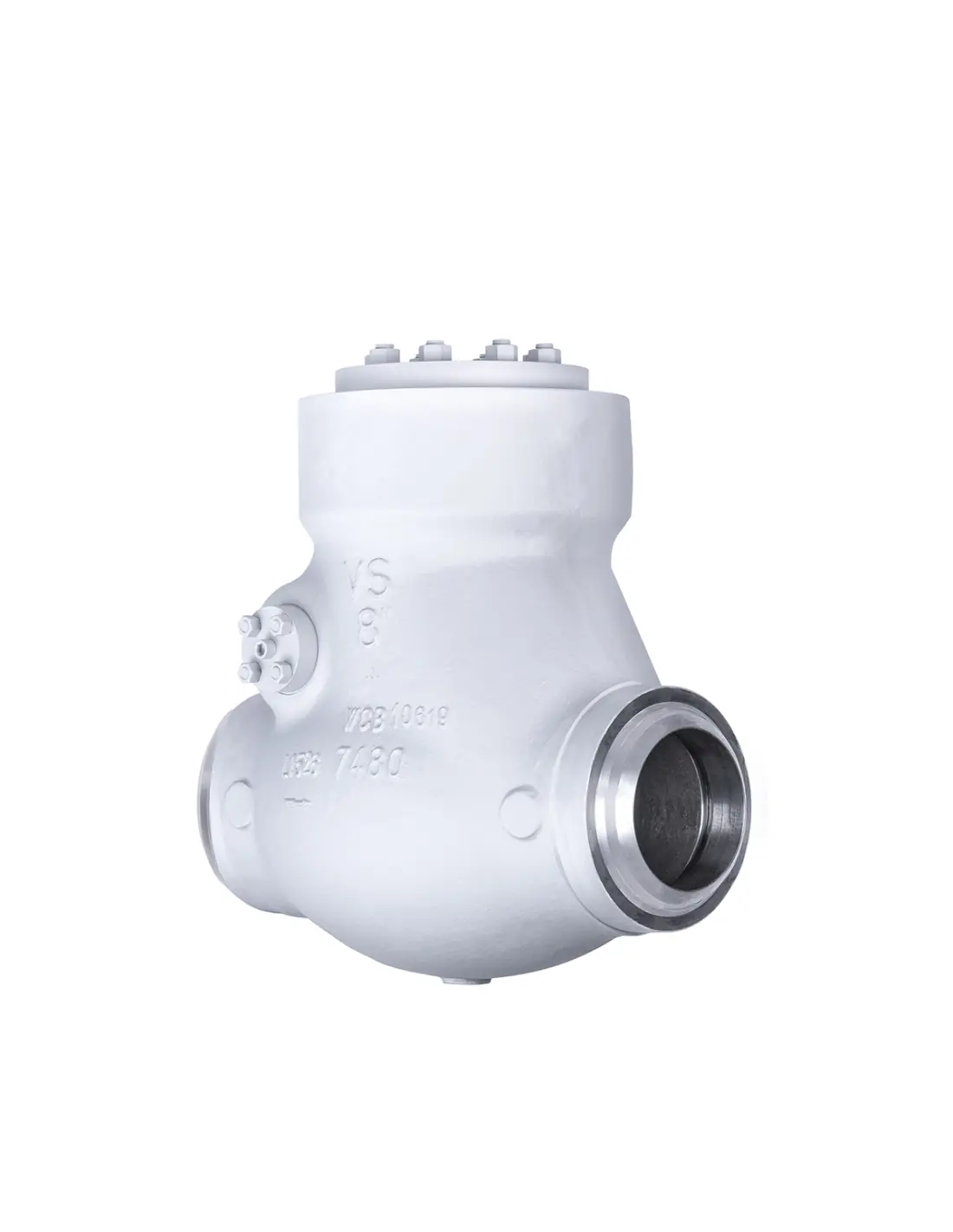

Valvosider DIN Pressure Seal – βαλβίδα αντεπιστροφής κλαπέ

Η Valvosider DIN Pressure Seal είναι swing check valve για γραμμές υψηλής πίεσης PN100–PN420. Το κλαπέ ανοίγει από τη ροή και κλείνει όταν μειωθεί ή αντιστραφεί η διαφορική πίεση. Δεν χρησιμοποιεί ενεργοποιητή· η λειτουργία εξαρτάται από την παροχή, τη θέση εγκατάστασης και την ανάστροφη πίεση κλεισίματος.

Εκδόσεις PN / DN

• PN100: DN50–DN600, Fig. P172
• PN160: DN50–DN600, Fig. P173
• PN250: DN50–DN400, Fig. P174
• PN320: DN50–DN400, Fig. P175
• PN420: DN50–DN400, Fig. P176

Η τυπική σύνδεση είναι butt weld, με διαθέσιμες επιλογές φλαντζωτών άκρων, RTJ φλαντζών και ANSI connections.

Κατασκευή και υλικά

Η βασική κατασκευή είναι full opening, με λειασμένο δίσκο/έδρα και αντικαταστάσιμη έδρα. Διατίθενται σώμα και καπάκι σε 1.0619 ή 1.4408. Οι επιφάνειες έδρας είναι hard-faced, με επιλογές Stellite, Monel, Hastelloy ή άλλα υλικά όταν υπάρχει διάβρωση, σπηλαίωση ή φθορά από το μέσο. Το παρέμβυσμα είναι ανοξείδωτο ενισχυμένο με γραφίτη.

Πρότυπα

Σχεδιασμός κατά EN 12516, face-to-face κατά EN 558 / EN 1298L, rating και φλάντζες κατά EN 1092, BW άκρα κατά EN 12627 / DIN 3239, δοκιμή κατά EN 12267, σήμανση EN 19, πιστοποιητικά EN 10204 3.1 / 3.2 και συμμόρφωση CE / PED.

Εφαρμογές

Χρήση σε ατμό υψηλής πίεσης, boiler feedwater, συμπυκνώματα, θερμικά ρευστά και συμβατά υγρά ή αέρια διεργασίας. Η επιλογή απαιτεί έλεγχο PN, θερμοκρασίας, υλικού σώματος, trim, τύπου σύνδεσης και ελάχιστης παροχής για σταθερό άνοιγμα του κλαπέ.

Επιλογές

Disc με PTFE ή rubber, integral seat, by-pass και drain plug. Οι μαλακές έδρες εξετάζονται όταν απαιτείται χαμηλότερη διαρροή έδρας, με περιορισμό από θερμοκρασία και χημική συμβατότητα.

FAQ

Πότε επιλέγεται pressure seal; Σε υψηλά PN, όπου η στεγάνωση καπακιού πρέπει να καλύπτει υψηλή εσωτερική πίεση.
Τι χρειάζεται πριν την παραγγελία; PN, DN, BW/RF/RTJ σύνδεση, υλικό σώματος, trim, ρευστό, θερμοκρασία και διαθέσιμη παροχή.
